美的家用变频空调E9、Eb故障检修方法。

一、E9，开关门故障

故障范围:室内电控板、出风框部件

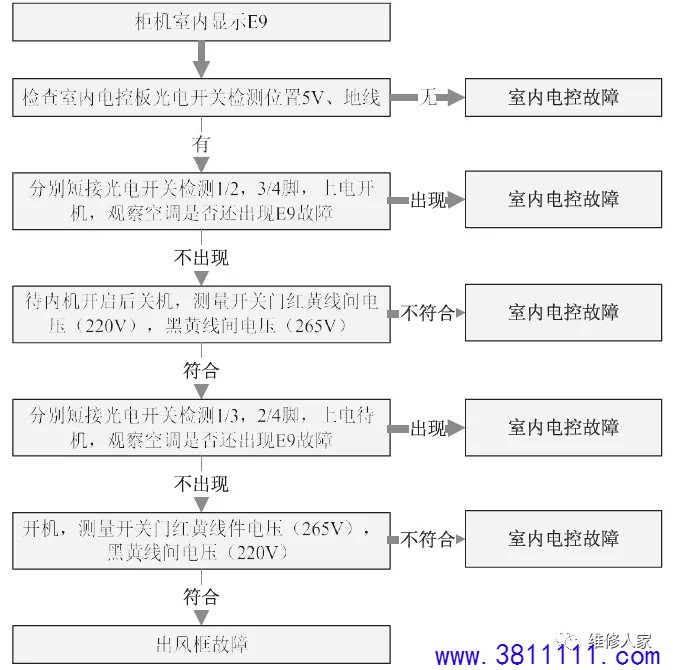

故障排查方法见下图：

1、检测光电开关检测脚的+5V和GND之间是否存在5V电压，若不存在,则判定为室内电控主板坏，需更换处理；

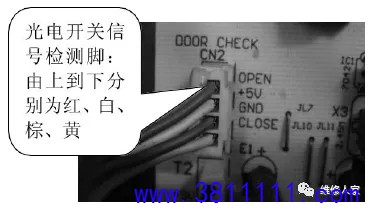

2、将室内电控主板上的光电开关信号检测脚的1、2脚（下图中红线和白线），3、4脚（下图中棕线和黄线）分别短接，然后上电开机，观察空调显示屏是否会出现E9故障；若仍出现E9故障，则说明电控主板存在故障，需更换处理；

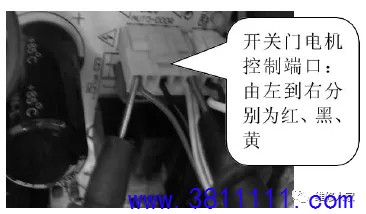

若空调不出现E9故障,待内风机启动后,将空调关机,测量开关门电机控制端口 （下图所示）电压，其中红线与黄线间电压为220V, 黑线与黄线之间电压为265V,否则判定为室内电控主板坏，需更换处理;

3、将室内电控主板上的光电开关信号检测脚的1、3脚（红线和棕线）,2、4脚（白线和黄线）进行短接，然后上电，观察空调是否还出现E9故障；若仍出现E9故障，则说明电控主板存在故障，需耍更换处理；然后将空调开机，用万用表检测空调开关门电机红线与黄线之间电压是否为265V,黑线与黄线之间电压是否为220V,否则判定为室内电控主板坏, 需更换处理；

4、若以上三步测试电压均为正确屯压数据,则可判定为出风框坏,需对应更换处理;

二、Eb，柜机室内直流风机失速故障

故障范围：室内直流风机、室内电控主板、室内风叶

故障排查方法见下图：

1、检査室内机风叶是否损坏，如有损坏，则需进行对应更换处理；

2、检査直流风机插子是否有线体脱落或者接触不好的情况，如有则需要进行对应调整；

3、上电开机，观察内风机转速是否一直运行高速，直到故障出现，若是则判断为直流风机故障，需更换处理；

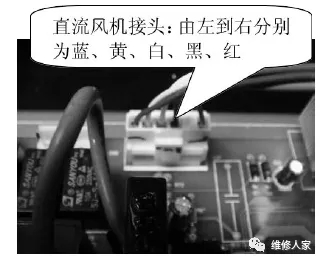

4、测量电控主板直流风机接头位置（见下图）红线与黑线之间310V直流电压是否正常，若无则证明室内电控存在故障，需更换处理；

5、测量风机接头位置白线与黑线之间是否有15V直流电压输出，若无，则说明室内电控存在故障,需要进行对应调整;

6、测量黄线与黑线之间是否有2.7-4.6V之间的直流电压输出,若无,则说明室内电控存在故障，需更换处理;

7、以上测试均无问题,则说明为室内直流电机存在故障，需耍进行对应更换处理;
