海尔变频电冰箱的电源电路组成。

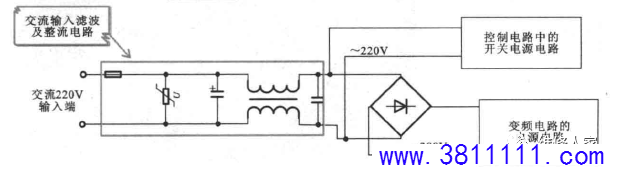

下图所示为海尔BCD-550WYJ型变频电冰箱的电源电路及其方框图，其中AC220V电压首先送入变频电冰箱的交流输入滤波及整流电路，然后一路经滤波后的220V电压送入控制电路中的开关电源电路；另一路经滤波整流后输出约300V的直流电压送往变频电路中的电源电路，为变频电路供电。

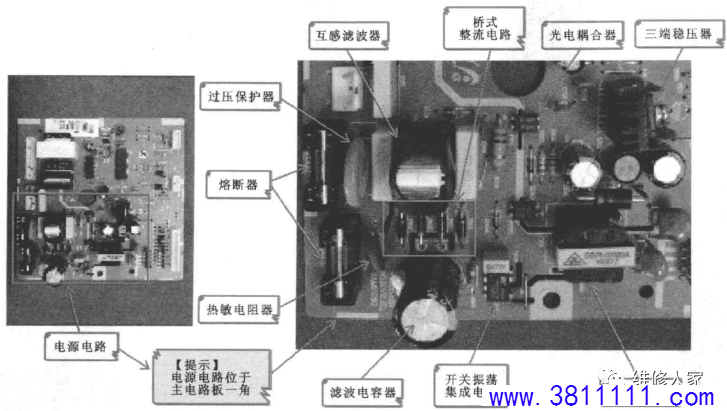

由下图所示可知，典型变频电冰箱的电源电路主要是由熔断器、热敏电阻器、互感滤波器、桥式整流电路、滤波电容器、开关振荡集成电路、开关变压器、光电耦合器、三端稳压器等构成的。

1.熔断器

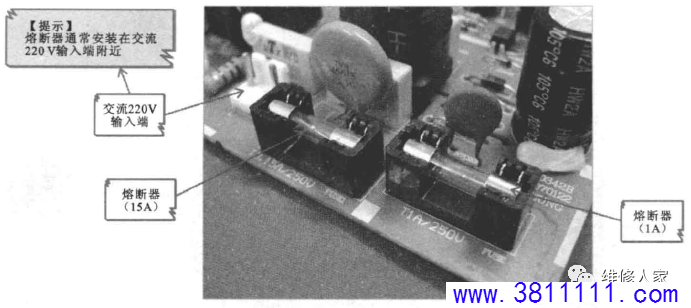

熔断器通常安装在交流220V输入端附近，主要起到保证电路安全运行的作用。在变频电冰箱的电路中，熔断器一般为圆柱形玻璃管。

当变频电冰箱的电路发生短路等故障时，电流会异常升高，这时熔断器会在电流异常升高到一定的强度时，自身熔断切断供电，从而起到保护电路安全的作用。

2.热敏电阻器

热敏电阻器在电路中起抗冲击作用。通常，在电冰箱开机时，220V交流电压经熔断器、热敏电阻器、桥式整流堆后为电容器进行充电, 根据电容器的特点，其瞬间充电电流为最大，从而可能产生浪涌电流，对前级电路中的桥式整流堆、熔断器等带来冲击，造成损坏。为了防止电源遭受冲击，通常在熔断器之后加入热敏电阻器进行限流。

一般情况下，在热敏电阻器的电阻值较大时，限流效果好，但是电阻器消耗的电能也较大，电源电路工作后，反而浪费电力。为了达到较好的限流效果且节省电能， 在电源电路中经常采用负温度系数热敏电阻器做限流使用.

负温度系数热敏电阻器（NTC）的特性为温度越高，电阻值越小。常温时，电阻值一般是8~10欧姆。比较大，开机时，就起到较好的限流作用。电源启动后，工作电流经过热敏电阻器，使其发热，热敏电阻器电阻值大幅下降（约1〜2欧），使热敏电阻器在电源启动后，电力消耗降到最低。

正温度系数热敏电阻器（PTC）特性为温度越高，电阻值越大，通常使用在电冰箱的压缩机启动电路中.

3.互感滤波器

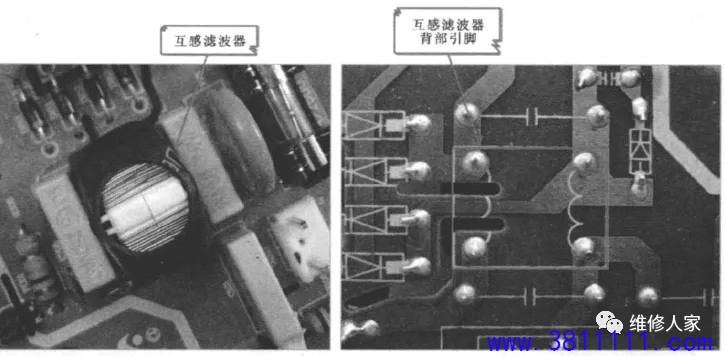

互感滤波器由两组线圈对称绕制而成，其作用是通过互感作用消除外电路的干扰脉冲进入电路中，同时使电路中的脉冲信号不会向电网辐射干扰。

4.桥式整流电路

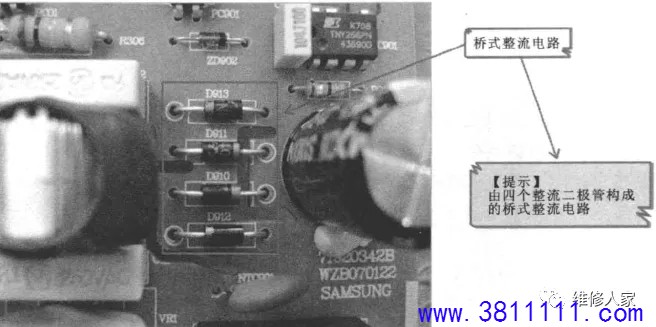

桥式整流电路主要是将交流220V电压整流为直流+300V电压输出，它由四个整流二极管组成。

另外，在一些变频电冰箱中，还采用桥式整流堆作为整流器件，它实际上是将四个整流二极管集成在一起的整流器件，外部具有四个引脚，其中两个引脚输入交流电压，另两个引脚输出直流电压，电路功能及原理与桥式整流电路均相同.

5,滤波电容器

该电容器主要用于对桥式整流电路送来的300V直流电压进行滤波，滤除电压中的脉动成分，从而将输出的电压变为稳定的直流电压。

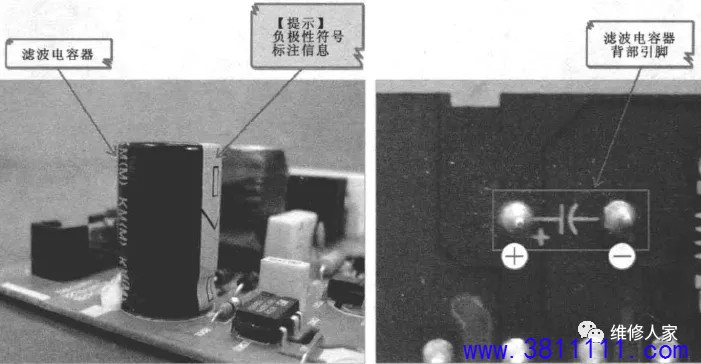

在变频电冰箱开关电源电路中滤波电容器是最容易识别的器件之一，通常它是电路中最大的电容器。在电容器的外壳上通常标有负极性标识，方便确认引脚极性。

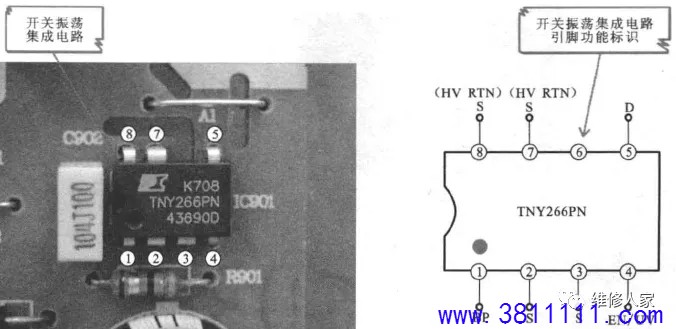

6.开关振荡集成电路

工作时，开关振荡集成电路主要产生开关脉冲信号。

由于开关振荡集成电路型号的不同，内部的结构也不相同，如有些内部集成有开关场效应晶体管和振荡电路：有些则主要包含振荡电路，通过与外置的开关场效应晶体管配合工作。

7.开关变压器

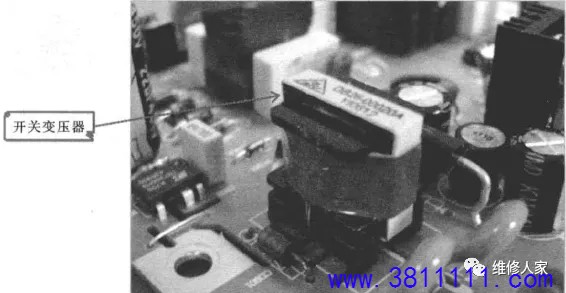

开关变压器是一种脉冲变压器，其工作频率较高(1〜50kHz),该变压器的初级绕组与开关场效应晶体管(有些独立安装，有些集成在开关振荡集成电路中)构成振荡电路，次级与初级绕组隔离，主要功能是将高频高压脉冲信号转换成多组高频低压脉冲信号。

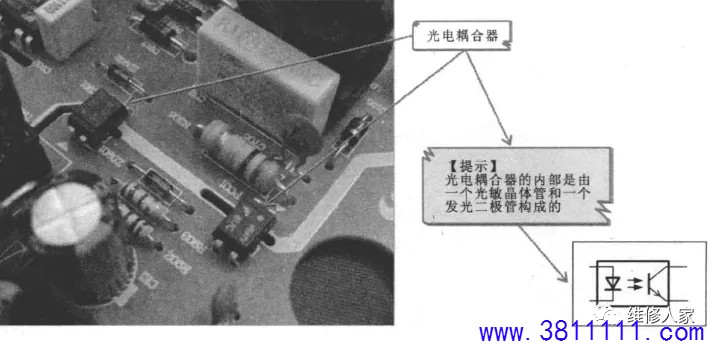

8.光电耦合器

光电耦合器的主要作用是将变频电冰箱开关电源输出电压的误差信号反馈到开关振荡集成电路中，由开关振荡集成电路根据信号进行稳压控制。光电耦合器内部是由一个光敏晶体管和一个发光二极管构成的。

9.三端稳压器

三端稳压器是一种具有三个引脚的直流稳压集成电路，不同型号的三端稳压器稳压值不同。
