变频电冰箱压缩机的检测与更换。

1、变频电冰箱压缩机的工作原理

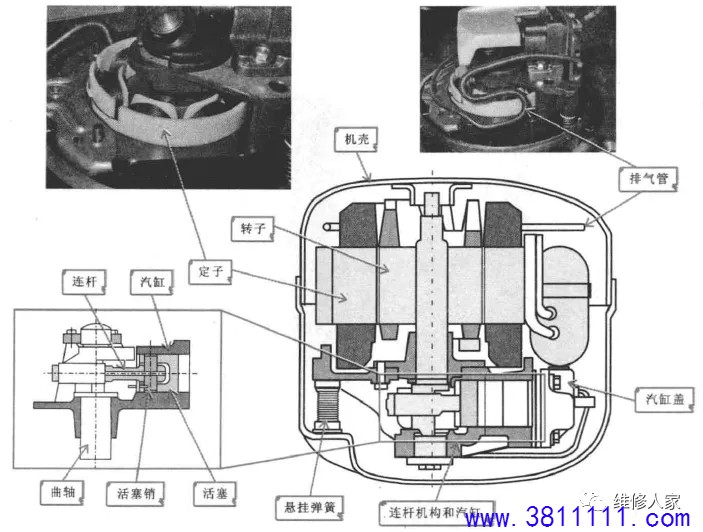

变频压缩机在变频电路的控制下，对制冷剂进行压缩，为电冰箱整机的制冷剂循环提供动力。通常变频电冰箱的压缩机都采用往复活塞式压缩机，这种压缩机的电动机釆用的是变频驱动形式。下图所示为典型变频电冰箱的压缩机内部结构。

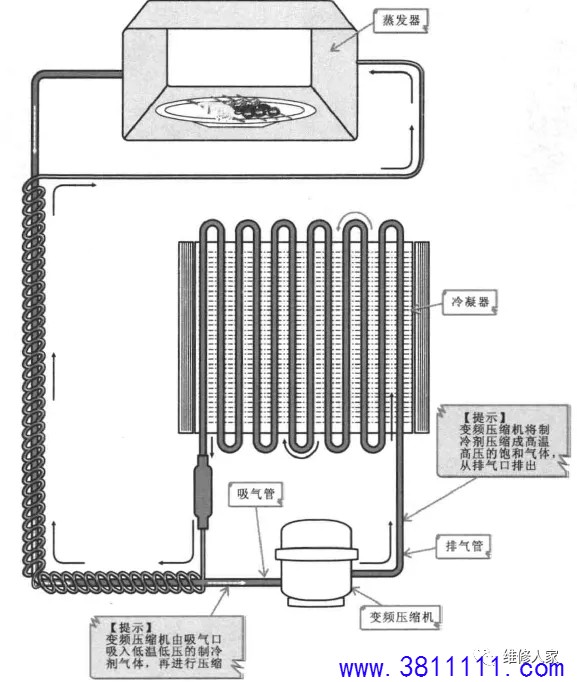

下图所示为典型变频电冰箱压缩机工作原理示意图。变频压缩机内部变频电动机带动连杆机构和汽缸工作，将制冷剂压缩成高温高压的饱和气体，从排气口排出；同时，由吸气口吸入低温低压的制冷剂气体，再进行压缩。这样，制冷剂在电冰箱管路中循环流动，通过与外界进行热交换，实现电冰箱制冷的目的。

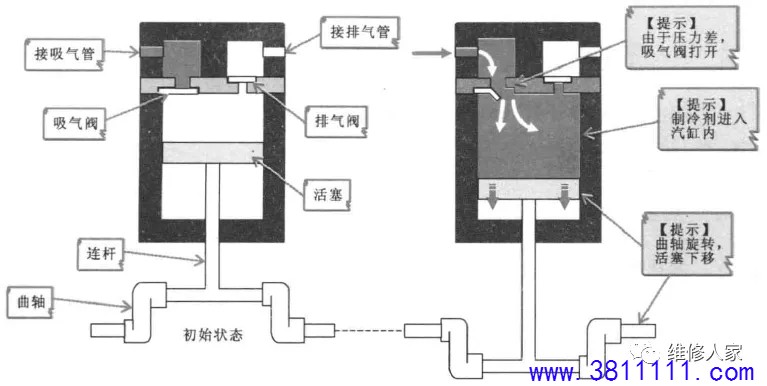

往复活塞式压缩机都是通过汽知内活塞的往复运动，来实现制冷剂压缩的。当变频电动机绕组通电时，电动机带动曲轴旋转，同时带动连杆和活塞向下运动。活塞向下运动，汽缸内的压力降低，当吸气管中的压力远大于汽钉内的压力时，在压力差的作用下，吸气阀打开，吸气管中的制冷剂气体进入到汽缸内。

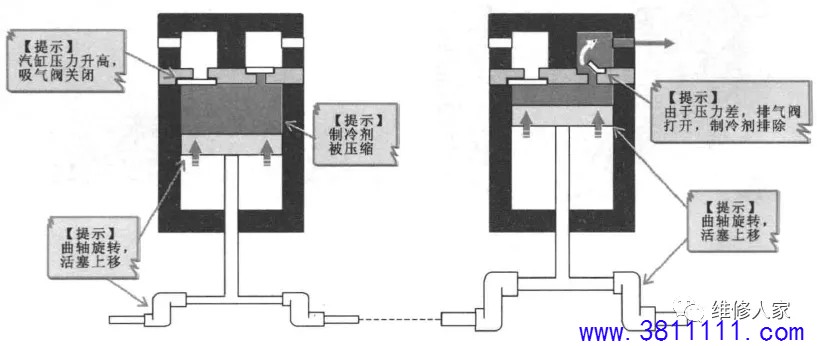

随着曲轴不断旋转，连杆及活塞运动到最低位置时，返回向上移动，此时汽缸容积逐渐缩小，汽缸内的压力也随之逐渐变大，当超过吸气管中的压力时，吸气阀关闭，如下图所示。随着汽缸容积进一步缩小，汽缸内的制冷剂气体受到压缩，气体的压力不断升高， 当汽缸内的压力远,大于排气管内的压力时，在压力差的作用下，排气阀被打开，汽缸内的气体经排气管排出。

2、变频电冰箱压缩机的检测

对于变频压缩机的检测，可使用万用表测量待测变频压缩机三个接线端之间的电阻值，然后，将万用表测量的实测值与正常值进行比较，即可完成对变频压缩机的检测。

（1）按图所示，检测变频压缩机的一组接线端之间的电阻值。

（2）检测变频压缩机的另两组接线端之间的电阻值。正常情况下，三组绕组之间的电阻值应相同，若电阻值差别较大, 说明压缩机损坏，需进行更换、

3、变频电冰箱压缩机的代换

若电冰箱中的变频压缩机损坏，就需要选用型号相同的变频压缩机进行代换，通常压缩机固定在电冰箱的底部，并且与制冷管路连接密切，因此，拆卸压缩机首先要将管路断开，然后再设法将压缩机取出。

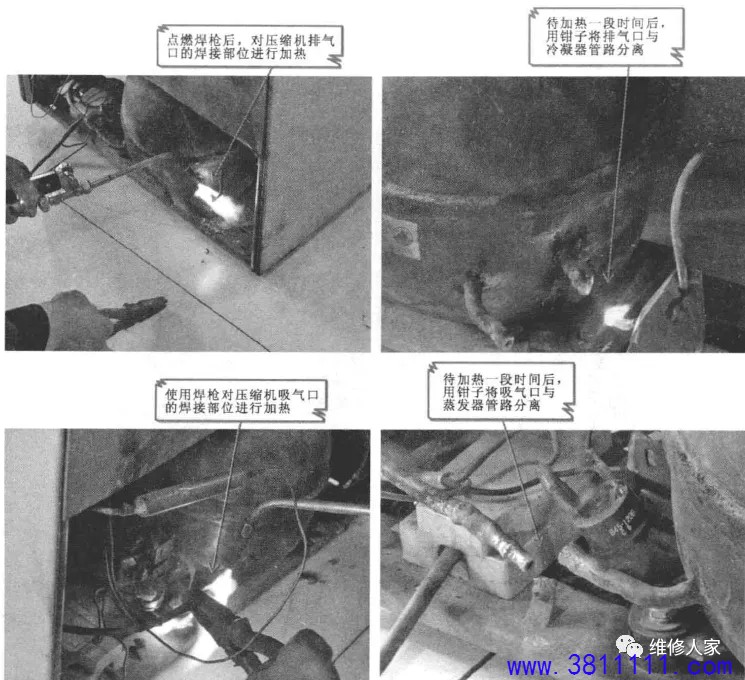

(1)按图所示，对损坏的变频压缩机管路进行拆焊。

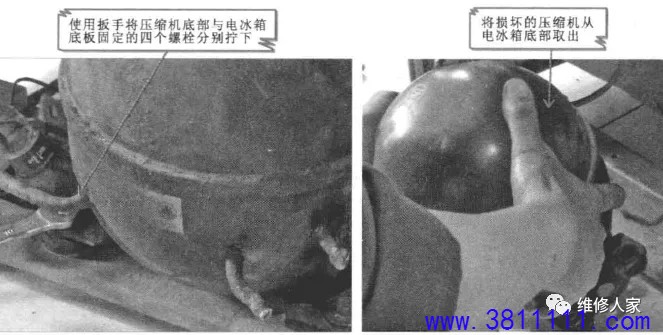

（2）从变频电冰箱中取下损坏的变频压缩机。

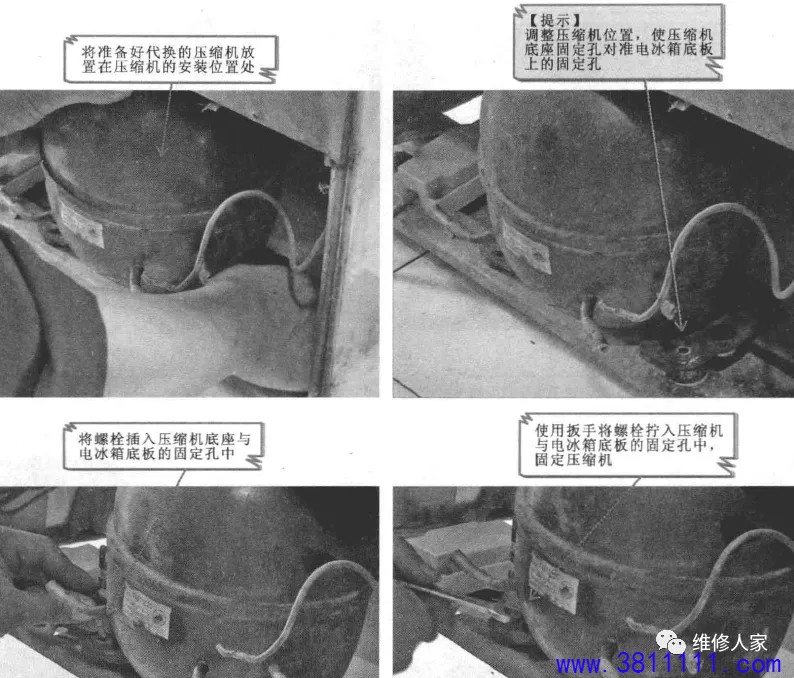

（3）将新的变频压缩机固定到电冰箱底部。

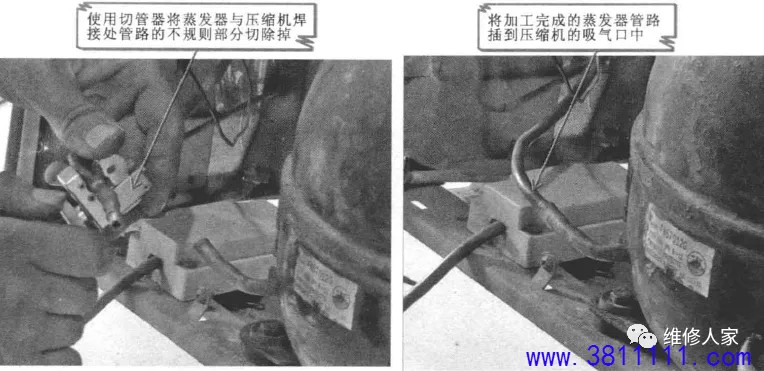

（4）焊接新的变频压缩机管路与蒸发器引出管路。

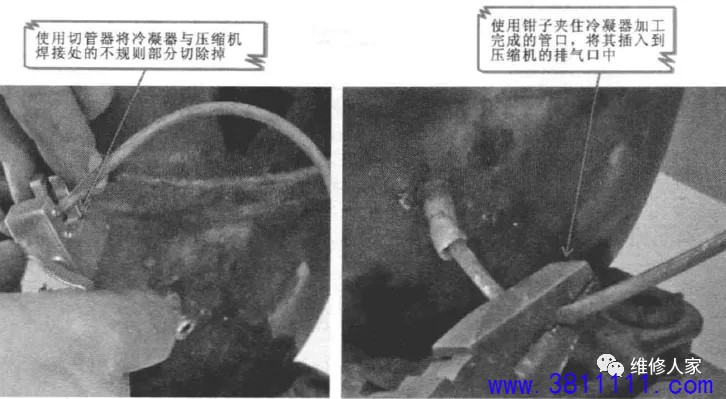

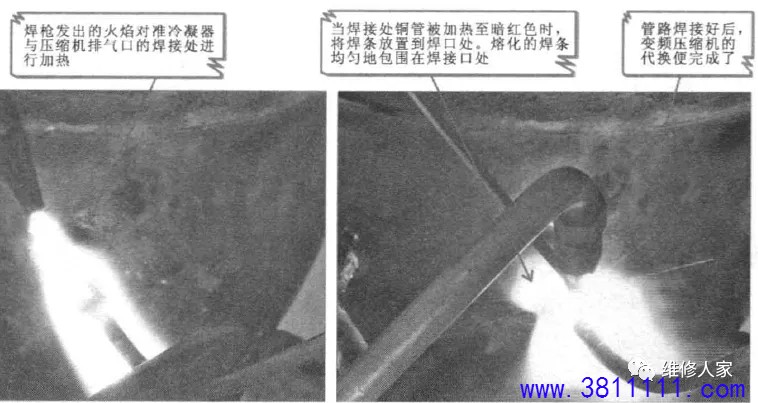

（5）焊接新的变频压缩机管路与冷凝器引出管路。
