奥克斯空调电控电源部分维修指引。

一、线性电源电路介绍

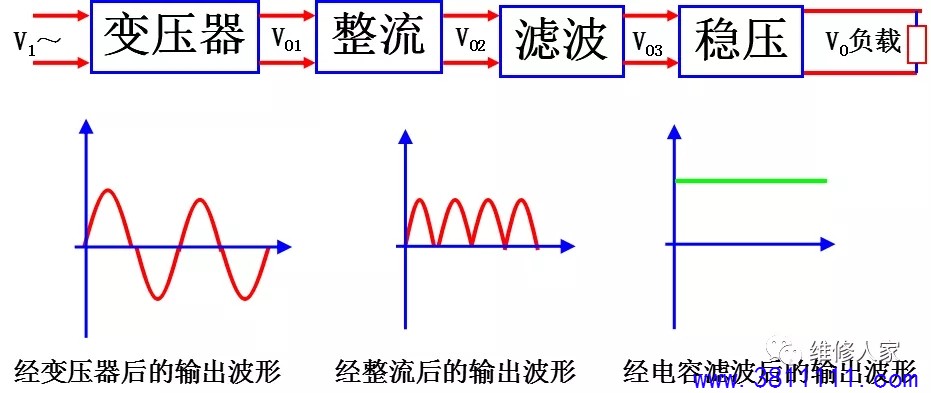

1、线性电源电路组成方框图及相应输出波形介绍

2、空调线性电源电路原理介绍

交流电源220V经电源变压器T1的1、3脚和2、4脚降压输出AC12V，经过D1、D2、D3、D4二极管桥式整流后, 经D5，通过C15高频滤波、电解电容E01平滑滤波后得到一较平滑的直流电DC12V（此电压为ULN2003驱动集成块及蜂鸣器提供工作电源）再经7805稳压及E06、C24滤波后，便得到了一稳定的5V直流电。（此电压为单片机及一些控制检测电路提供工作电源）。

3、整流、稳压、滤波电路工作过程介绍

4、故障检修流程及故障维修举例

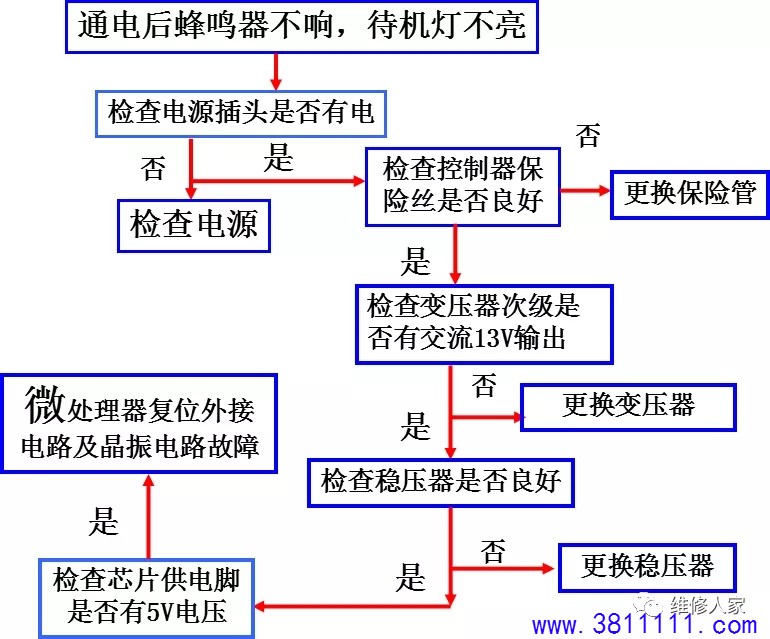

1）、电源电路故障检修步骤介绍

2）、故障维修举例

故障现象：空调器整机不工作分析与检修：现场通电，用遥控器开机，室内、外机均不运行，采取强制启动；整机无反应，测电源电压良好，卸下室内机外壳，测量电控板上的保险管良好，测量压敏电阻无通路现象，通电测量变压器初级有220V交流电压输入，次级有12V交流电压输出，把万用表旋转到直流电压挡，测量整流部分有15V直流输出，测量三端集成稳压器7805的稳压输出脚输出电压只有+2V电压输出，说明三端集体成稳压器损坏。更换后故障排除。

5、空调线性电源电路主要检测点介绍

1）、稳压部分主要检测点介绍

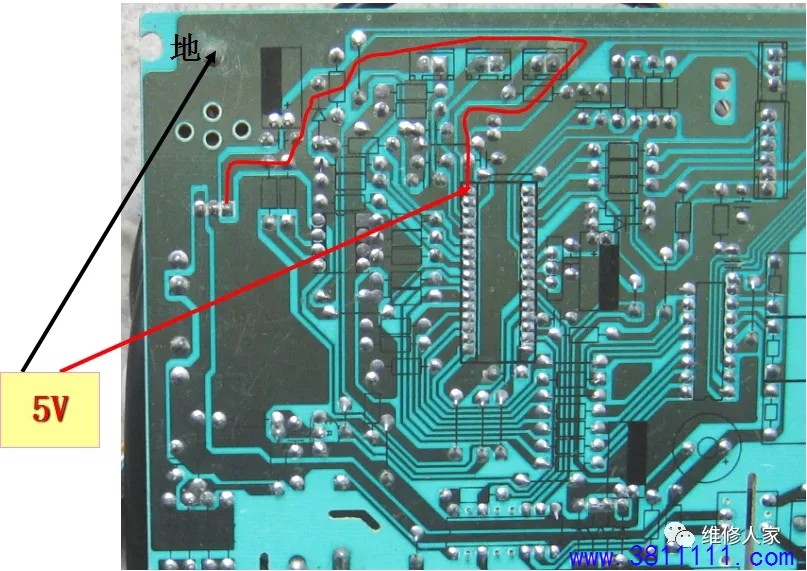

2）、芯片供电脚的检测点介绍

二、开关电源电路介绍

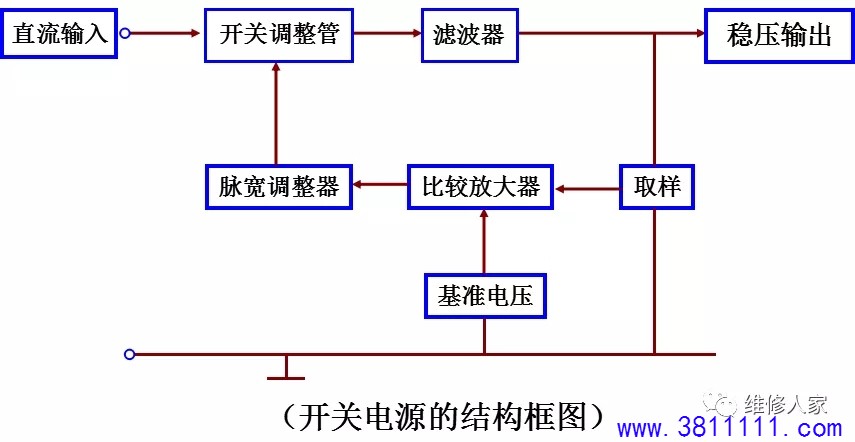

1、开关电源的结构框图介绍

开关稳压电源的结构：它是由开关调整管、滤波器、比较放大器、基准电压和脉宽调制器组成。

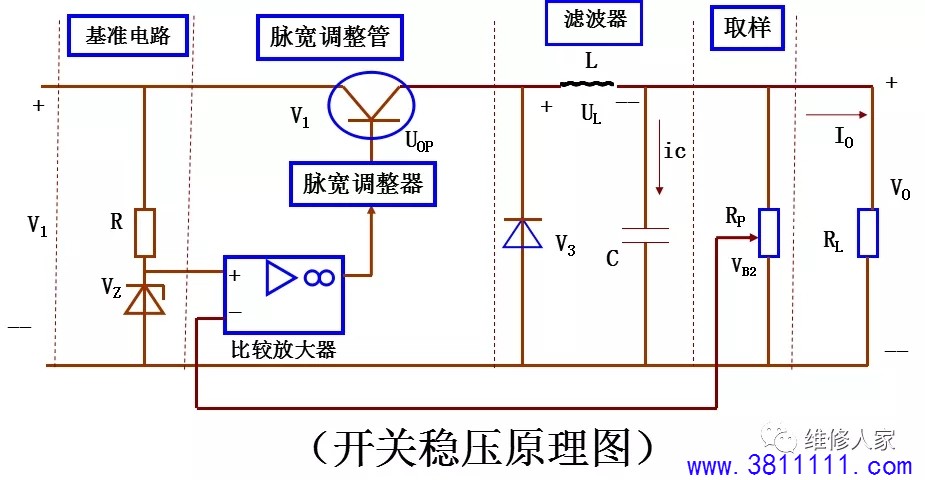

2、开关稳压电源原理介绍

3、元件作用及原理分析

（1）晶体管V1为开关调整管

（2）R和VZ组成基准电压电路，作为调整、比较的标准。

（3）电位器RP对输出电压VO取样并送入比较放大器与基准电压VZ相比较

（4）滤波器由：L、C和二极管V3组成，当开关管V1导通时V1向负载RL供电，同时也为电感L和电容C充电，此时电感L储存能量，当控制信号时V1截止时电感L储存的能量通过二极管V3向负载释放，电容C也同样时负载放电时负载上获的连续的工作电流。

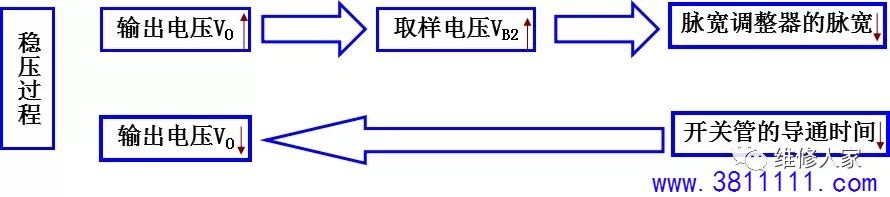

开关稳压原理：当输入电压VI或RL发生变化时，若引起输出电压VO上升，导致取样电压VB2增加，则比较放大电路输出电压下降，控制脉宽调制器的输出信号UPO的脉宽变窄，开关调整管的导通时间减小，经滤波器滤波后使输出平均直流电压VO下降，通过上述调整过程时输出电压基本保持不变，稳压过程见下图。

3、空调器开关稳压电源原理及开关板好坏判断介绍

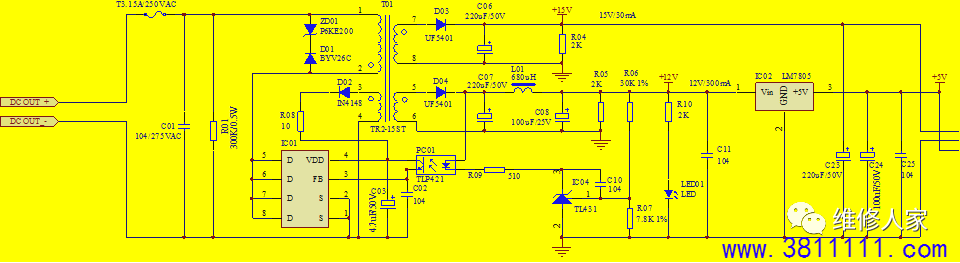

1）、开关电源电路原理图

2）、开关电源电路介绍

交流220V经整流硅桥整流、电解电容滤波输出的约300V的峰值电压分两路送至开关振荡电路：一路经开关变压器的绕组加到开关管的漏极D上；另一路接开关管源极S。由于高频开关变压器T1初级绕组与次级绕组、反馈绕组极性相反，开关管IC01导通时，能量全部存储在开关变压器的初级，次级整流二极管D3、D4未能导通，次级相当于开路；当开关管截止时，初级绕组反极性，次级绕组同样也反极性使次级的整流二极管正向偏置而导通，初级绕组向次级绕组释放能量。次级在开关管截止时获得能量，。开关变压器的次级便得到所需的高频脉冲电压，经脉冲整流、滤波、稳压后送给负载。初级副绕组经二极管D2、电阻R8、电容C03滤波后接开关管IC1的电源脚，为开关管提供电源。次级反馈采用由TL431组成的精密反馈电路，+12V电源经R6、R7分压后的取样电压，与TL431中的2.5V基准电压进行比较后产生误差电压，再经光藕去控制反馈电流，改变功率开关管的输出占空比，来维持输出的+12V稳定，从而达到稳压目的。

由于采用这种反激式开关方式，电网的干扰就不能经开关变压器直接偶合给次级，具有较好的抗干扰能力。

此外，开关电源电路还有一些保护的电路：由于开关管在关断的时候，由高频变压器漏感产生的尖峰电压会叠加电源上，损坏功率开关管。因此，在开关变压器初级绕组上增加钳位保护电路，由稳压二极管ZD01和快速二极管D01组成了缓冲电路。

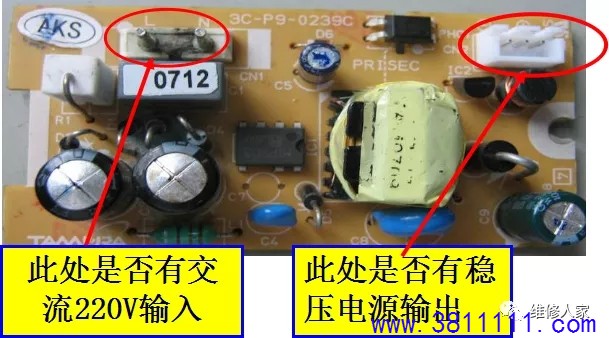

3）、开关电源板好坏检测方法
