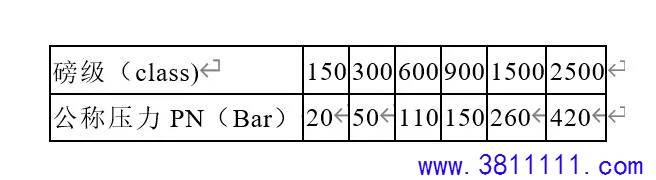

Class系列公称压力等级采用Class表示，包括以下六个等级：Class150、 Class300、Class600、Class900、Class1500、Class2500。法兰的公称压力等级对照表：

LB与PN是压力等级，不是简单的压力单位，就是LB可与MPa相互换算，但是LB与PN是不能简单的换算的。因为压力等级本身就应该是无次的，只是不同的等级标准，互换时除了要考虑LB与MPa的换算关系，大概是MPa=0.007×LB。
HG/T20592-2009与HG/T20592-97法兰标准中公称压力的区别。压力换算公式：1巴（bar)=100000帕（Pa)=10牛顿/平方厘米=0.1MPa（MPa就是兆帕）是国际标准组织定义的单位。在HG/T20592-2009法兰标准中压力为PN16，与HG/T20592-97法兰标准中压力PN1.6的压力是相同的，即我们平时所说的16公斤压力。
2009版公称压力是按bar为单位，97版公称是按MPa为单位，16bar=1.6MPa。

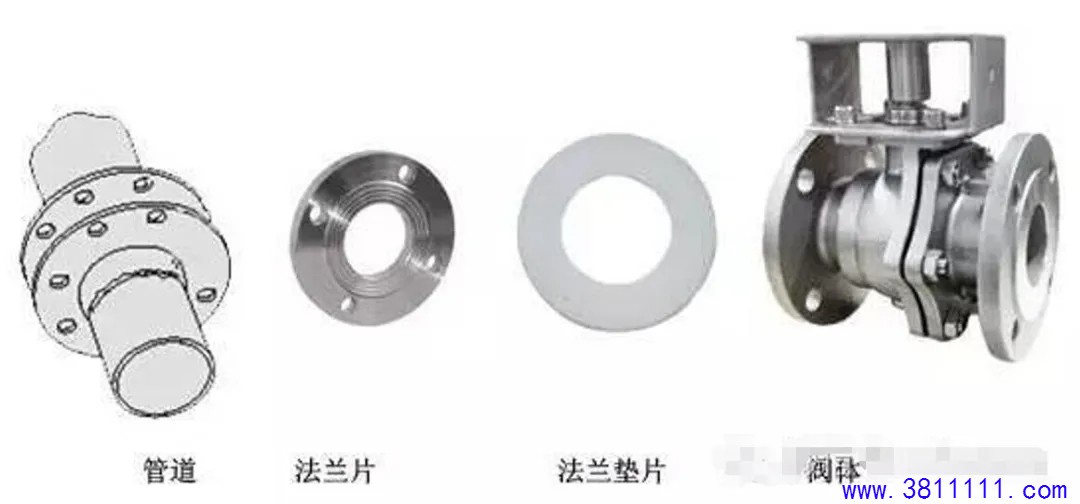

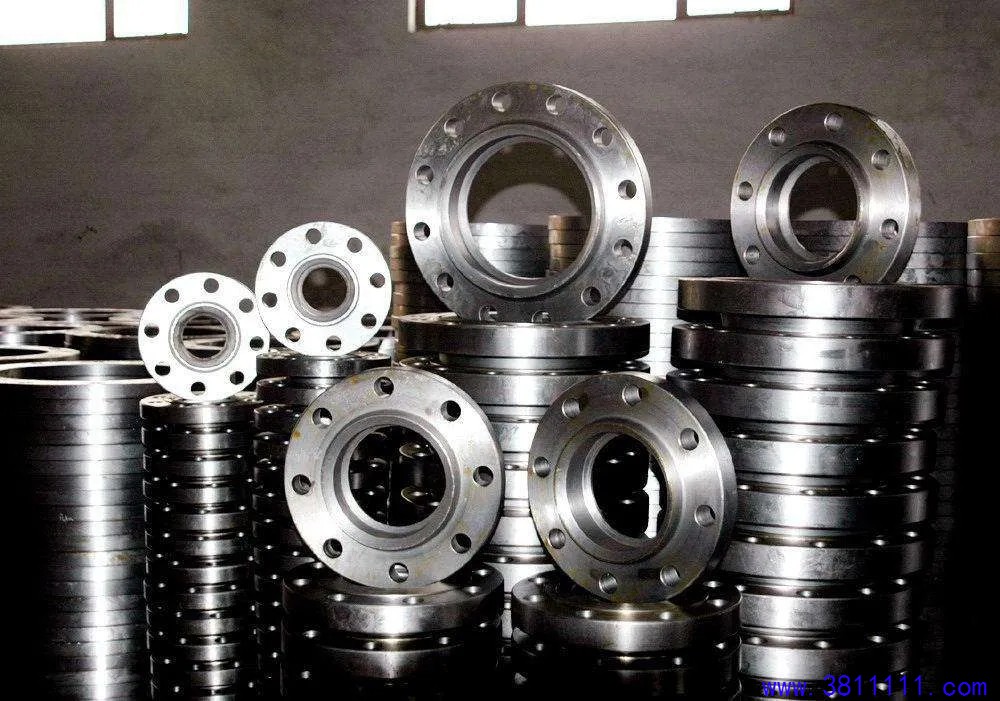

法兰又叫法兰盘或凸缘盘。法兰是使管子与管子相互连接的零件，连接于管端；也有用在设备进出口上的法兰，用于两个设备之前的连接。法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。法兰上有孔眼，螺栓使两法兰紧连。法兰间用衬垫密封。法兰按连接方式可分为螺纹连接（丝扣连接）法兰和焊接法兰。

1、按化工行业标准来分，法兰分为：

2、按石化（SH）行业标准来分，法兰分为：

3、按机械（JB）行业标准来分，法兰分为：

4、按国家（GB）标准来分，法兰分为：

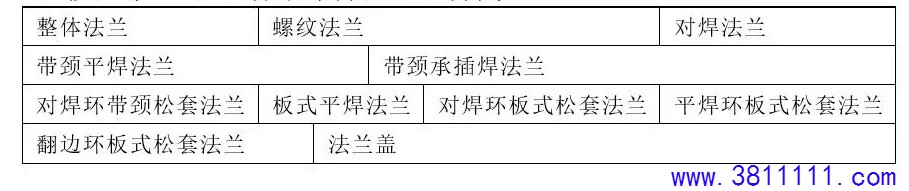

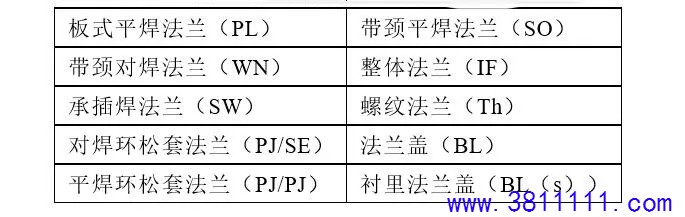

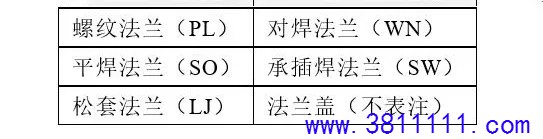

5、按照连接方式法兰连接种类来分，法兰分为：

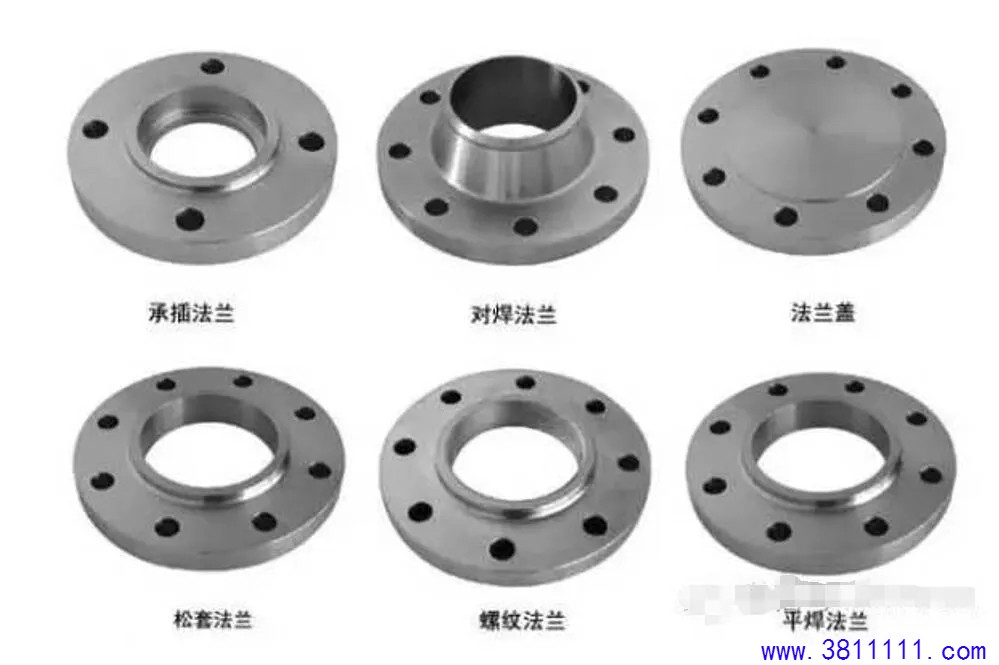

板式平焊法兰、带颈平焊法兰、带颈对焊法兰、承插焊法兰、螺纹法兰、法兰盖、带颈对焊环松套法兰、平焊环松套法兰、环槽面法兰及法兰盖、大直径平板法兰、大直径高颈法兰、八字盲板、对焊环松套法兰等。

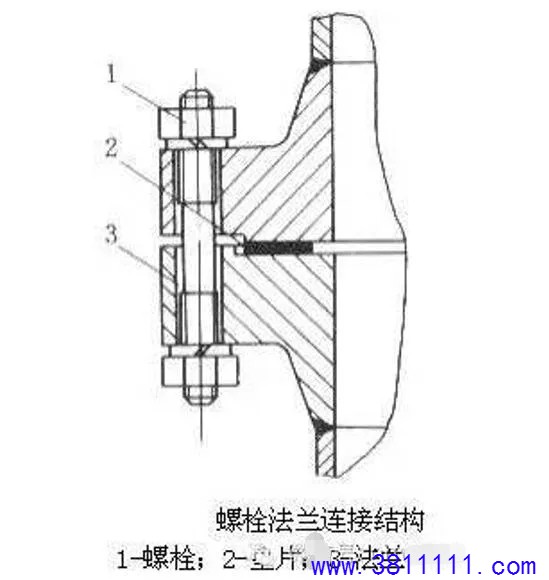

法兰连接(flange，joint):由一对法兰、一个垫片及若干个螺栓螺母组成。法兰联接是一种可拆联接。

原理：

垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。

性能：

较好的强度和密封性，结构简单，成本低廉，可多次重复拆卸，应用较广。

失效形式:

主要表现为泄漏,泄漏量控制在工艺和环境允许的范围内。

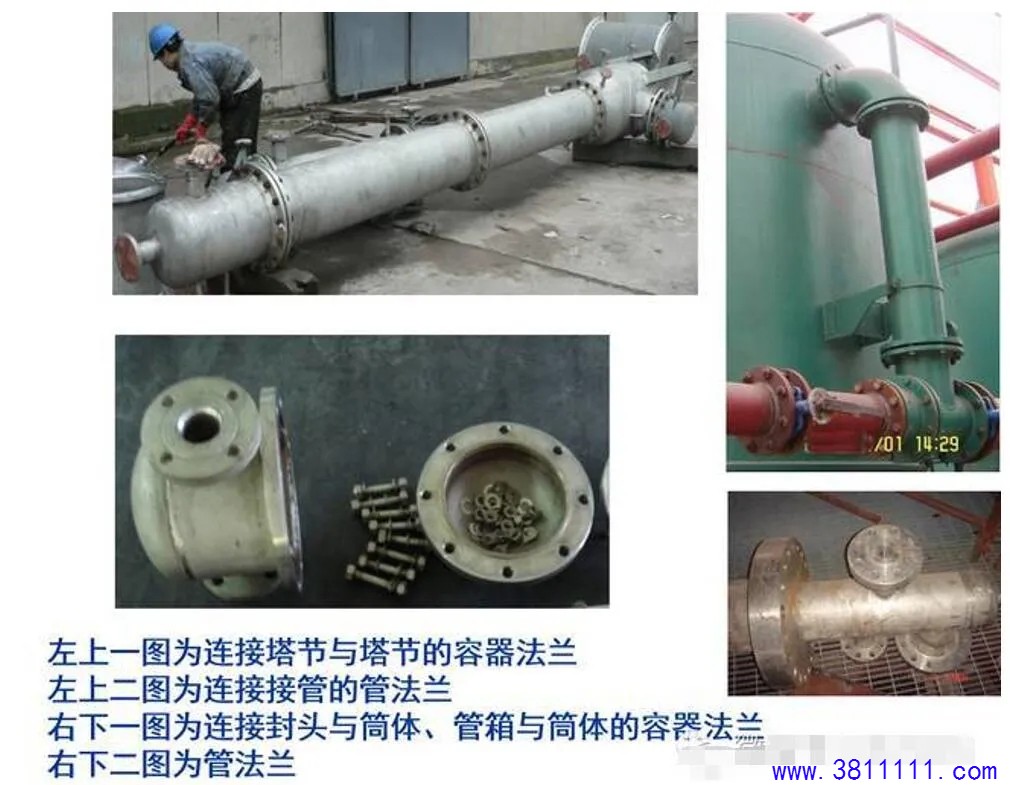

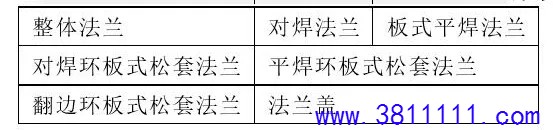

按所联接的部件可分为容器法兰及管法兰。按结构型式分，有整体法兰、螺纹法兰、平焊法兰对焊法兰、活套（松套、活舌）法兰和法兰盖。

整体法兰系指泵、阀、机等机械设备与管道连接的进出口法兰，通常和这些管道设备制成一体，作为设备的一部分。

螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配合实现连接，是一种非焊接法兰。与焊接法兰相比，它具有安装、维修方便的特点，可在一些现场不允许焊接的场合使用。但在温度高于260℃和低于-45℃的条件下，建议不使用螺纹法兰，以免发生泄漏。

平焊法兰又称搭焊法兰。平焊法兰与管子的连接是将管子插入法兰内孔至适当位置，然后在搭焊，其优点在于焊接装配时较易对中，且价格便宜，因而得到了广泛的应用。按内压计算，平焊法兰的强度约为相应对焊法兰的三分之二，疲劳寿命约为对焊法兰的三分之一。所以，平焊法兰只适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。平焊定义：待焊表面处于近似水平位置，从接头上面进行的焊接。水平方向焊接水平板焊接一般叫平焊。焊缝倾角0°～5、焊缝转角0°～10°的焊接位置称为平焊位置，而在平焊位置进行的焊接就称为平焊。这种焊接位置属于焊接全位置中，最容易焊的一个位置。

平焊法兰：通过角焊缝直接与设备或管道焊接的一种法兰。其结构简单，加工方便。

(1)用在容器上又分甲型平焊法兰和乙型平焊法兰。

甲型平焊法兰直接与容器焊接，其解焊缝尺寸较小或不开坡口焊接，不能保证法兰与容器同时受力；乙型平焊法兰附有一段较厚的短节，法兰与短节的焊接质量可靠，能保证法兰与容器同时受力。平焊法兰广泛用于中、低压容器和管道的连接。
