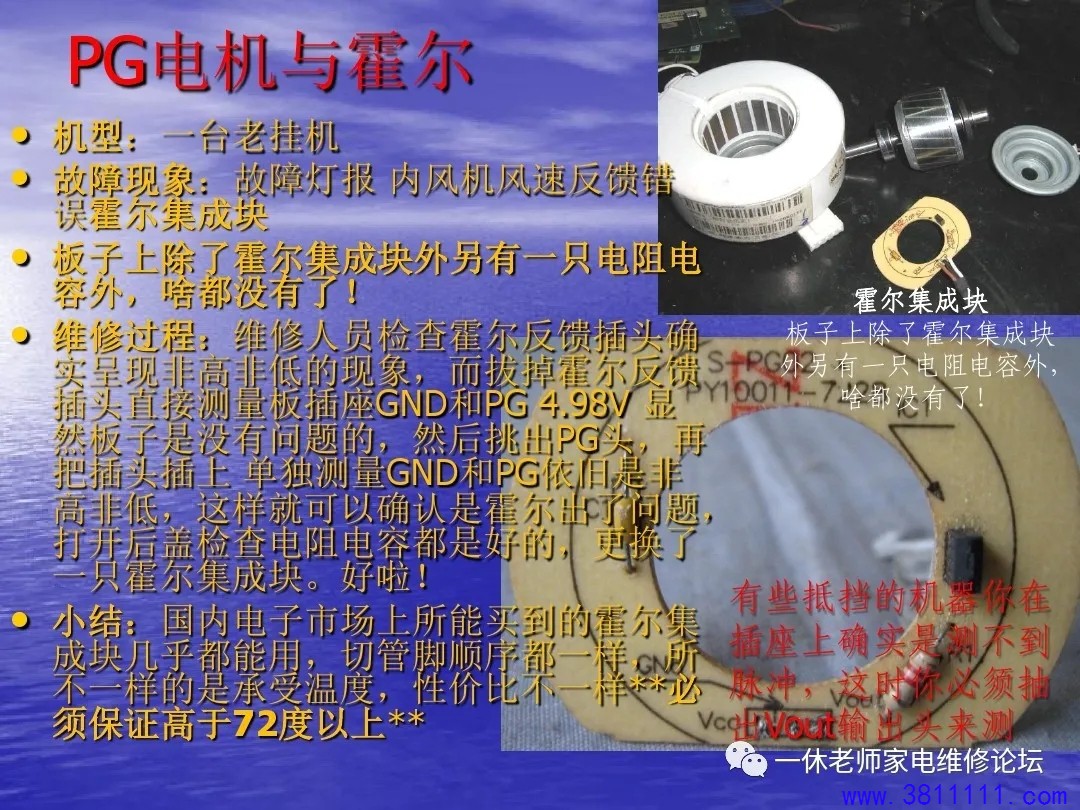

PG电机与霍尔反馈电路工作原理实物演示

PG电机与霍尔

机型:一台老挂机

故障现象:故障灯报内风机风速反馈错误霍尔集成块。

板子上除了霍尔集成块外另有一只电阻电容外，啥都没有了。

维修过程:维修人员检查霍尔反馈插头确实呈现非高非低的现象，而拔掉霍尔反馈插头直接测量板插座GND和PG 4.98V显P，然板子是没有问题的，然后挑出PG头，再把插头插上单独测量GND和PG依旧是非高低，这样就可以确认是霍尔出了问题，打开后盖检查电阻电容都是好的，更换了一只霍尔集成块。好啦!

●

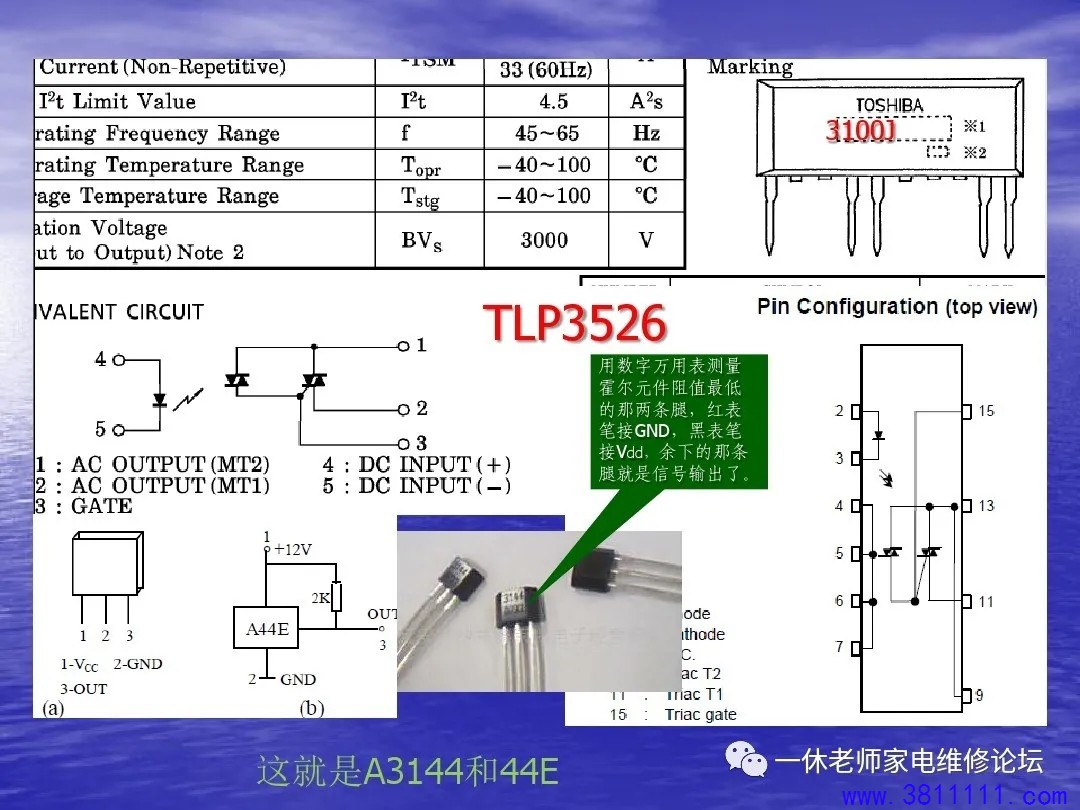

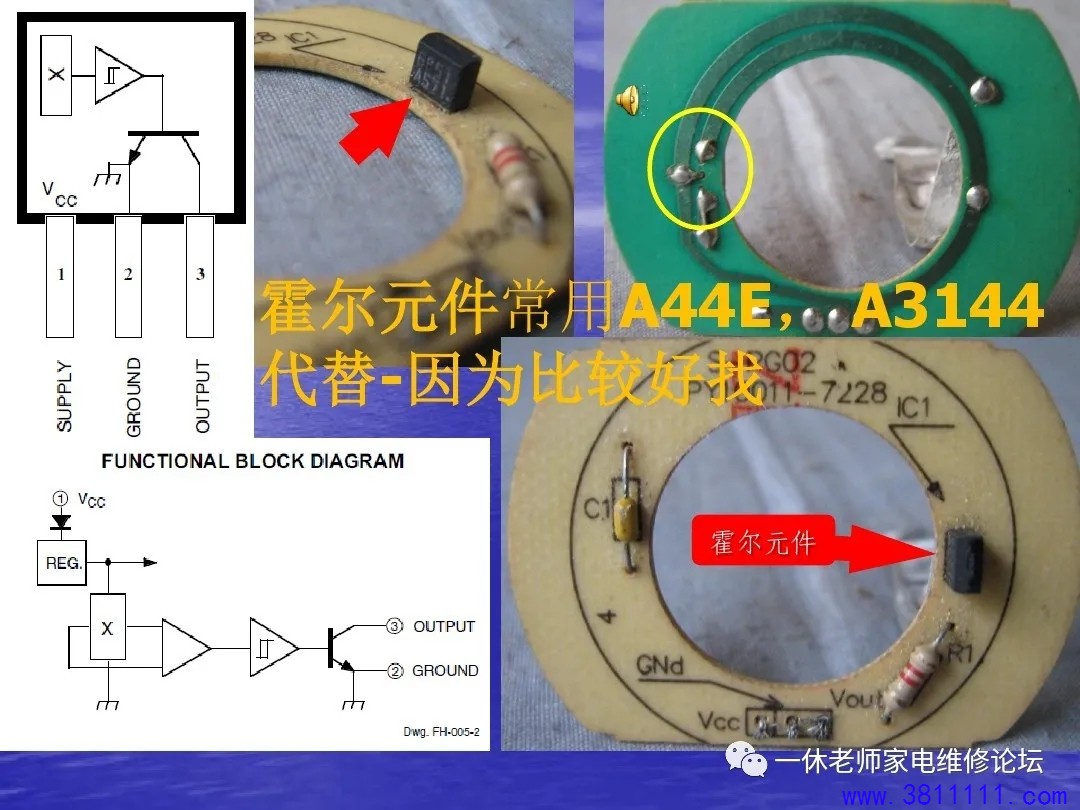

小结:国内电子市场上所能买到的重尔集成块几乎都能用，切管脚顺序都一样CN所

不一样的是承受温度，性价比不一样却必须保证高于72度以上**

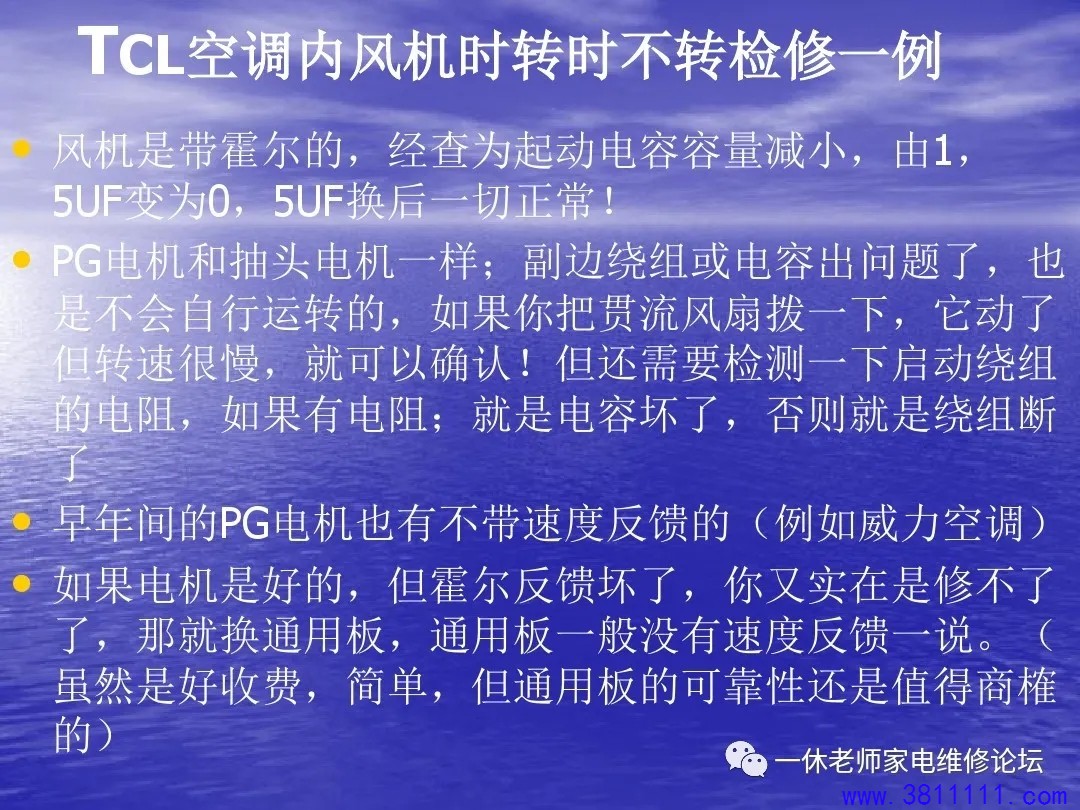

PG电机是一种带有霍尔元件的电机。霍尔元件被安装在电机的内部，正常时风机每转一周，霍尔元件输出一个或几个脉冲信号。当风扇电机转速高时，其输出脉冲信号频率高；当风扇电机转速低时，其输出脉冲信号频率低。输出的脉冲信号被单片机采集，然后通过调整可控硅的导通角从而调整PG电机的工作电压，进行风速的自动控制

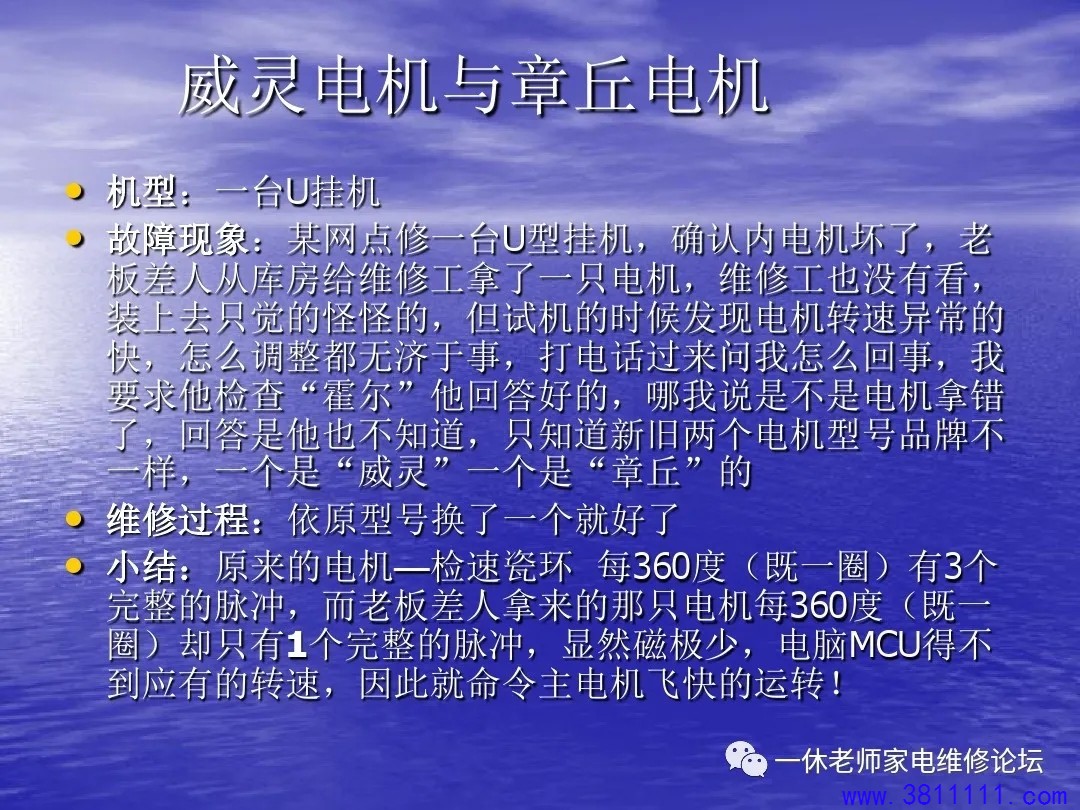

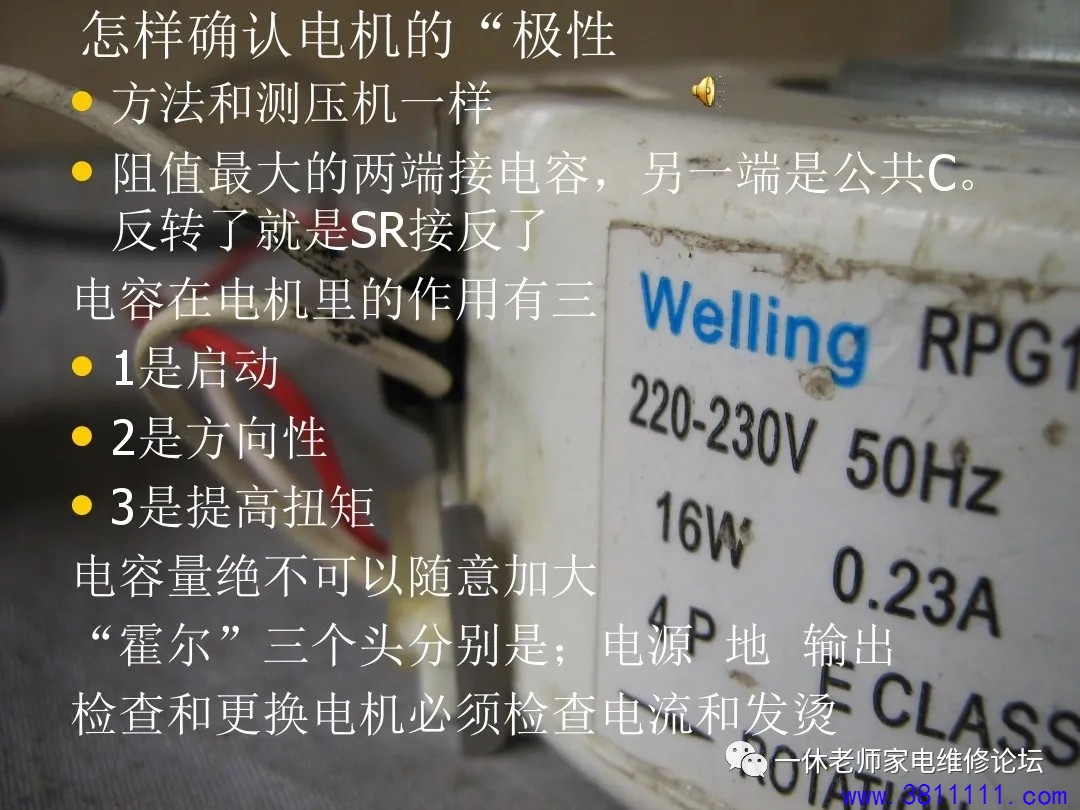

威灵电机与章丘电机机型:

一台U挂机

故障现象:某网点修一台U型挂机，确认内电机坏了，老板差人从库房给维修工拿了一只电机，维修工也没有看，

装上去只觉的怪怪的，但试机的时候发现电机转速异常的快，怎么调整都无济于事，打电话过来问我怎么回事，我

要求他检查“霍尔”他回答好的，哪我说是不是电机拿错了，回答是他也不知道，只知道新旧两个电机型号品牌不

三样，一个是“威灵”一个是“章丘”的

维修过程:依原型号换了一个就好了

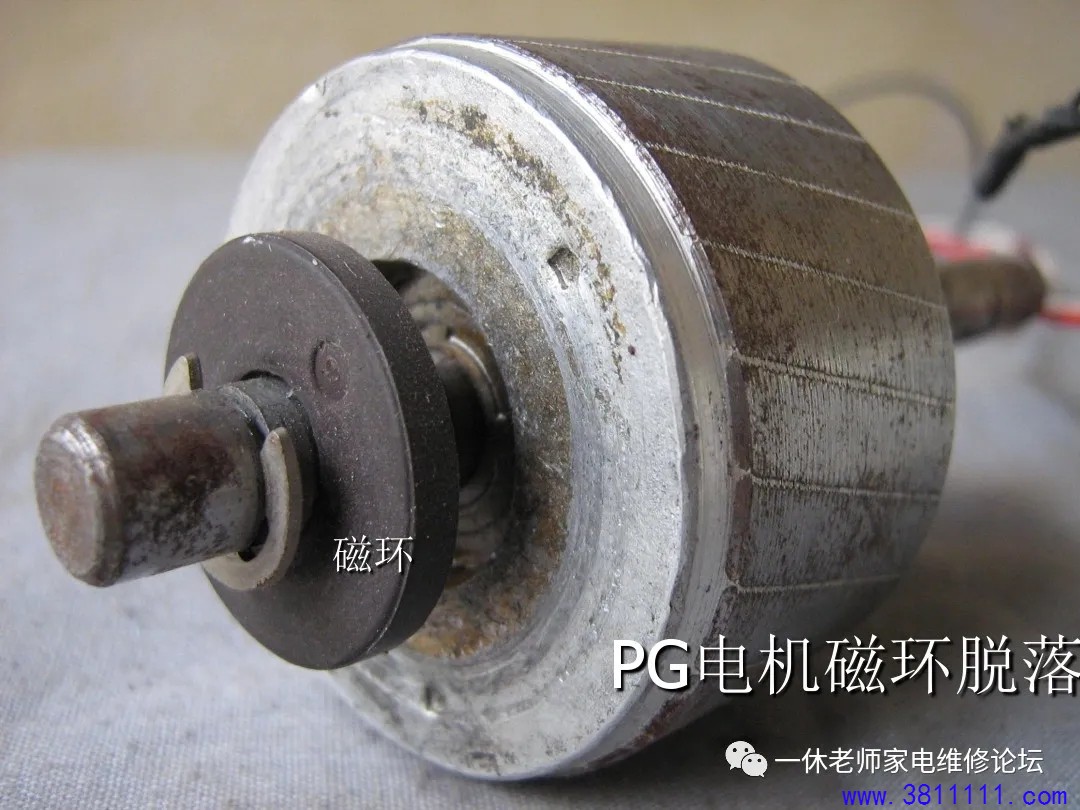

小结:原来的电机- -检速瓷环每360度(既一圈)有3个完整的脉冲，而老板差人拿来的那只电机每360度( 既一圈)却只有1个完整的脉冲，显然磁极少，电脑MCU得不到应有的转速，因此就命令主电机飞快的运转!

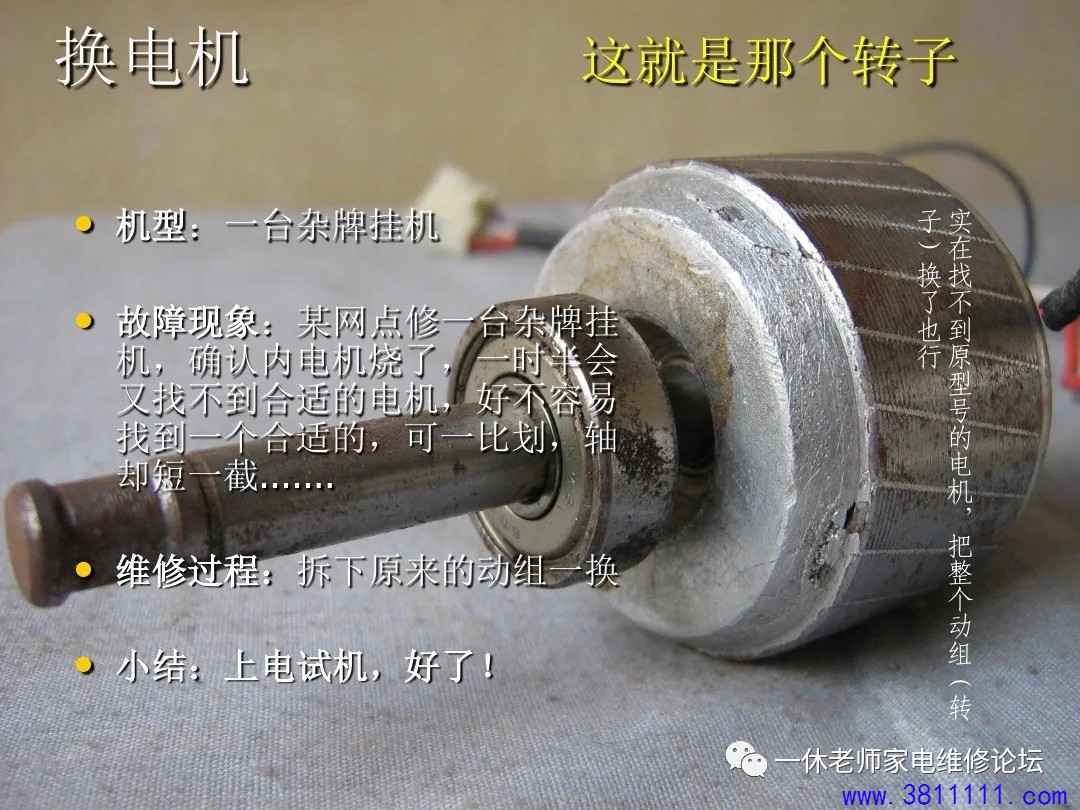

机型:一台杂牌挂机

故障现象:某网点修一台杂牌挂机，确认内电机烧了，一时手会又找不到合适的电机，好不容易找到一个合适的，可一比划，轴却短一截.....

维修过程:拆下原来的动组一换，小结:上电试机，好了!

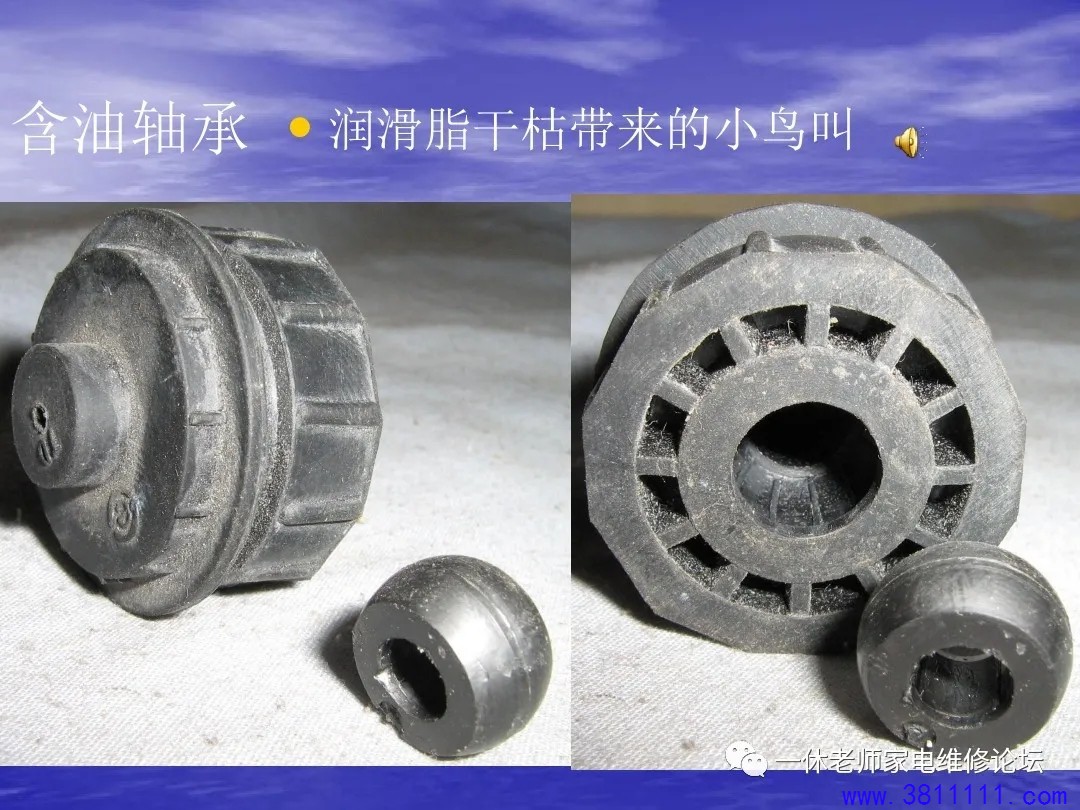

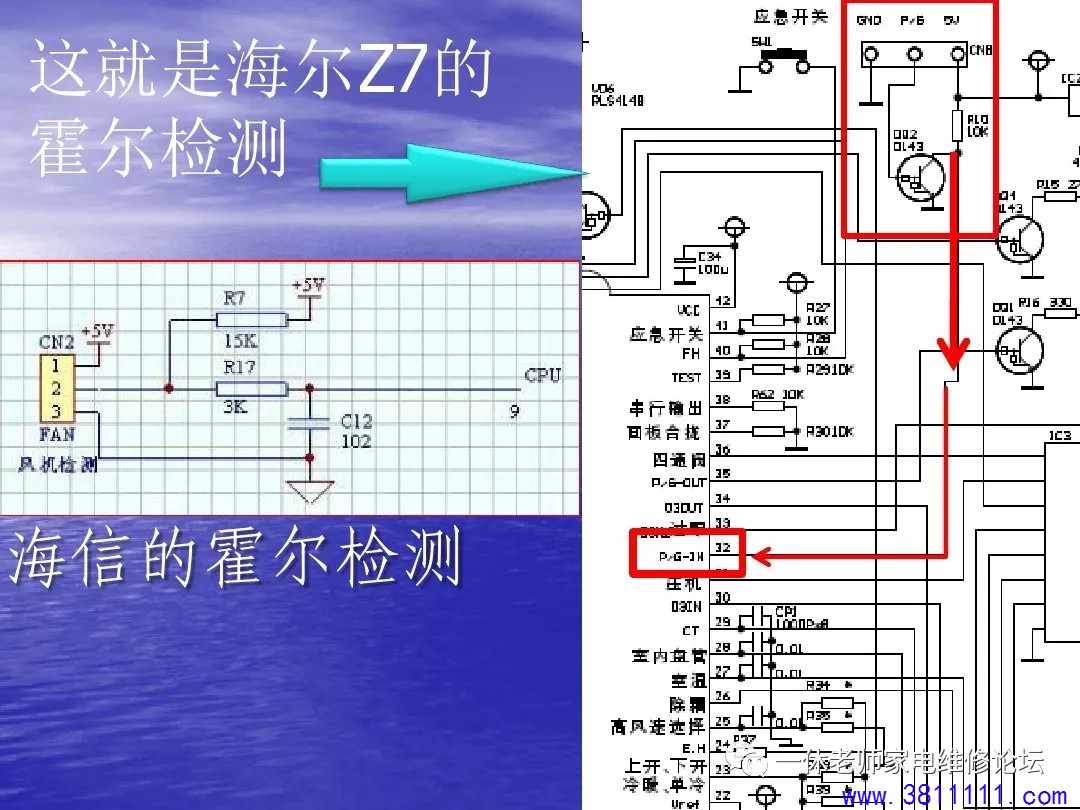

Z系列“算盘珠子”阻尼大:引起的E14

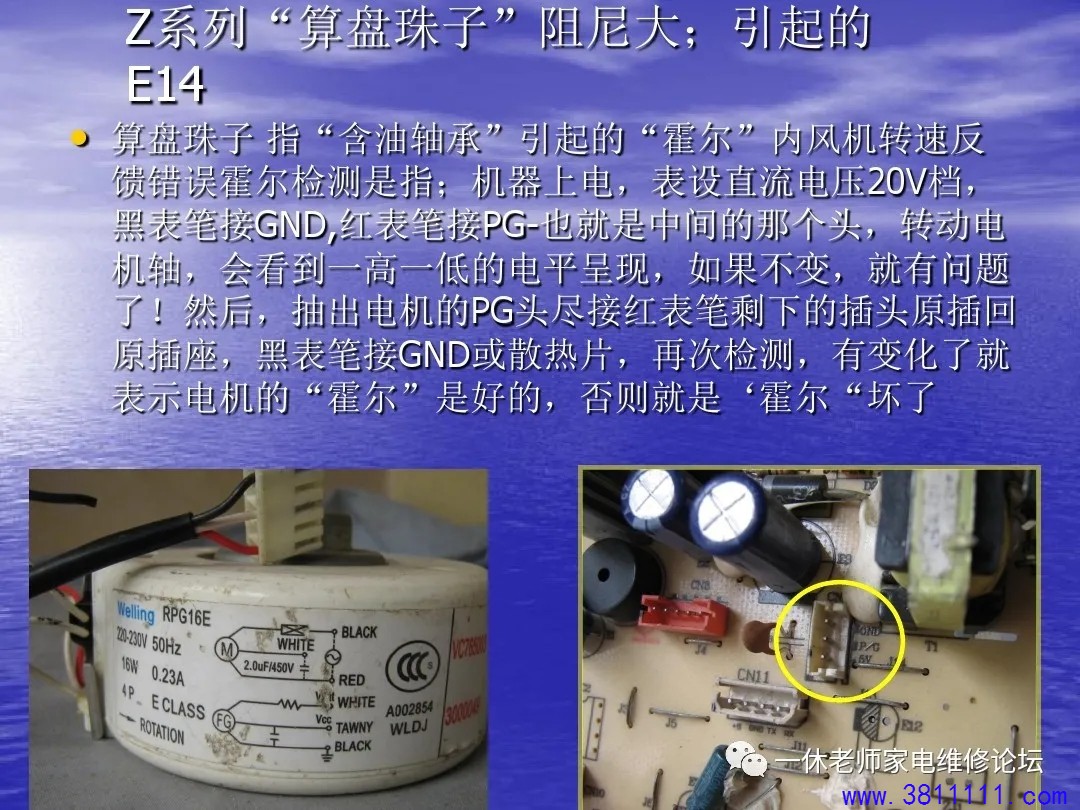

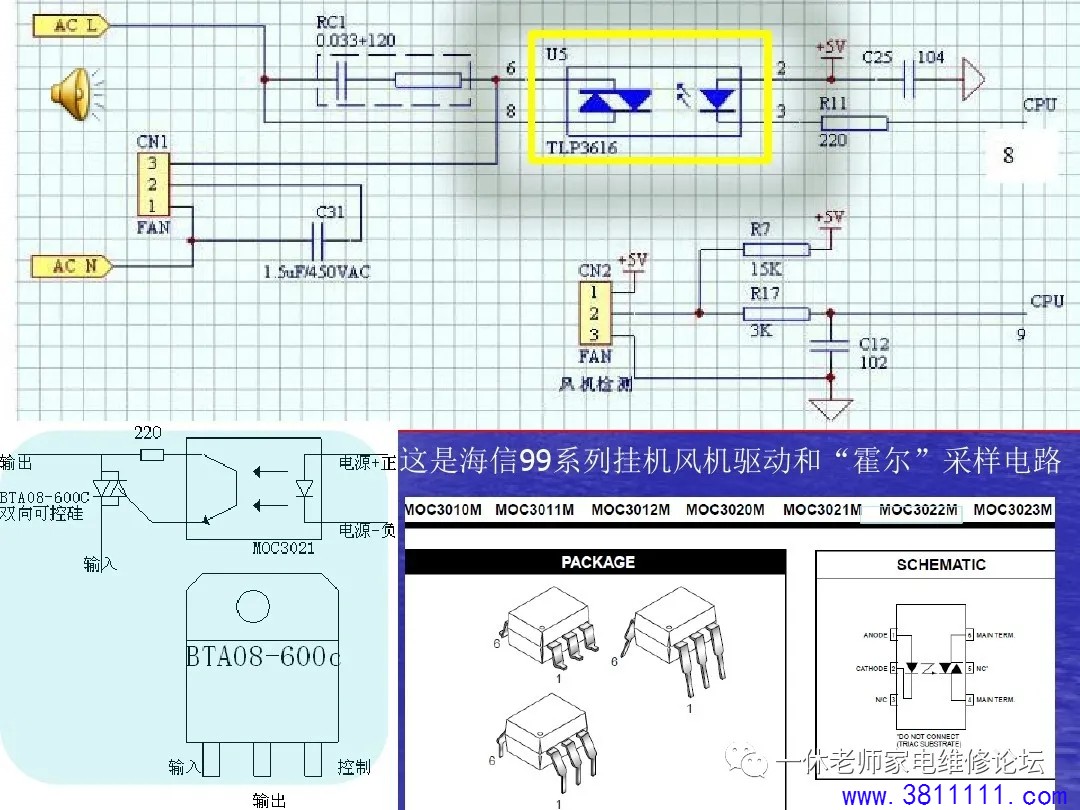

算盘珠子指“含油轴承”引起的“霍尔”内风机转速反馈错误霍尔检测是指;机器上电，表设直流电压20V档，黑表笔接GND,红表笔接PG-也就是中间的那个头，转动电机轴，会看到一高一低的电平呈现，如果不变，就有问题了! 然后，抽出电机的PG头 尽接红表笔剩 下的插头原插回原插座，黑表笔接GND或散热片，再次检测，有变化了就表示电机的“霍尔”是好的，否则就是‘霍尔“坏了

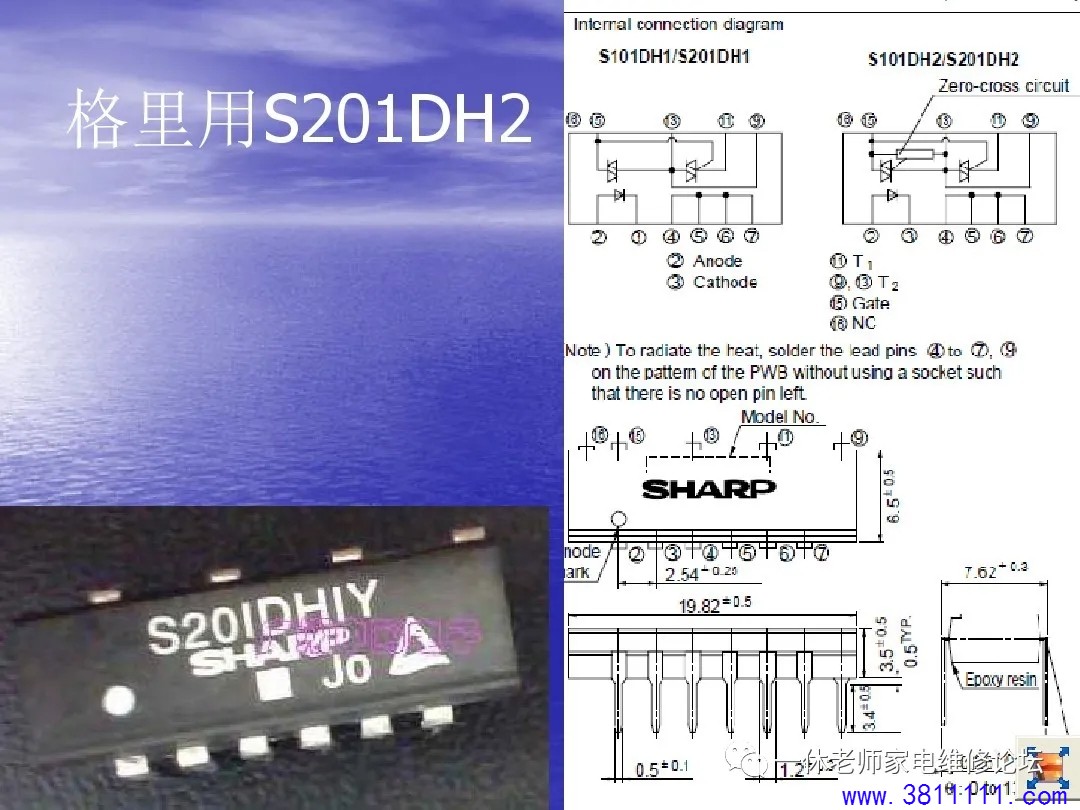

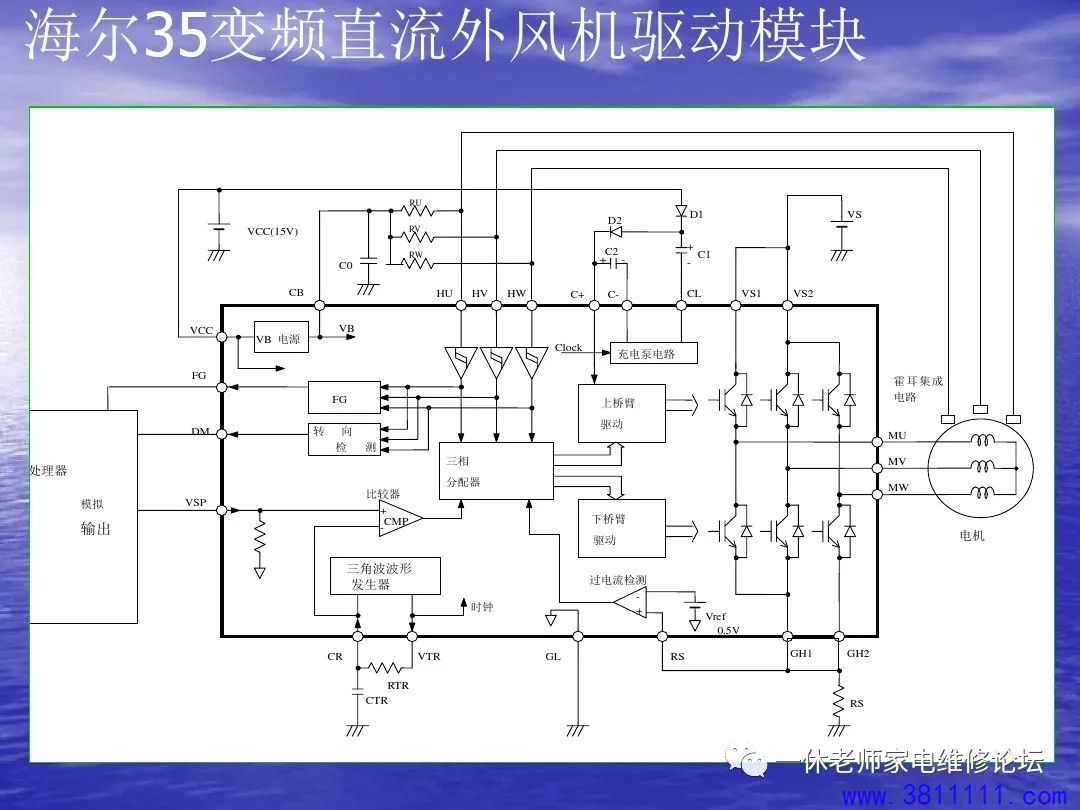

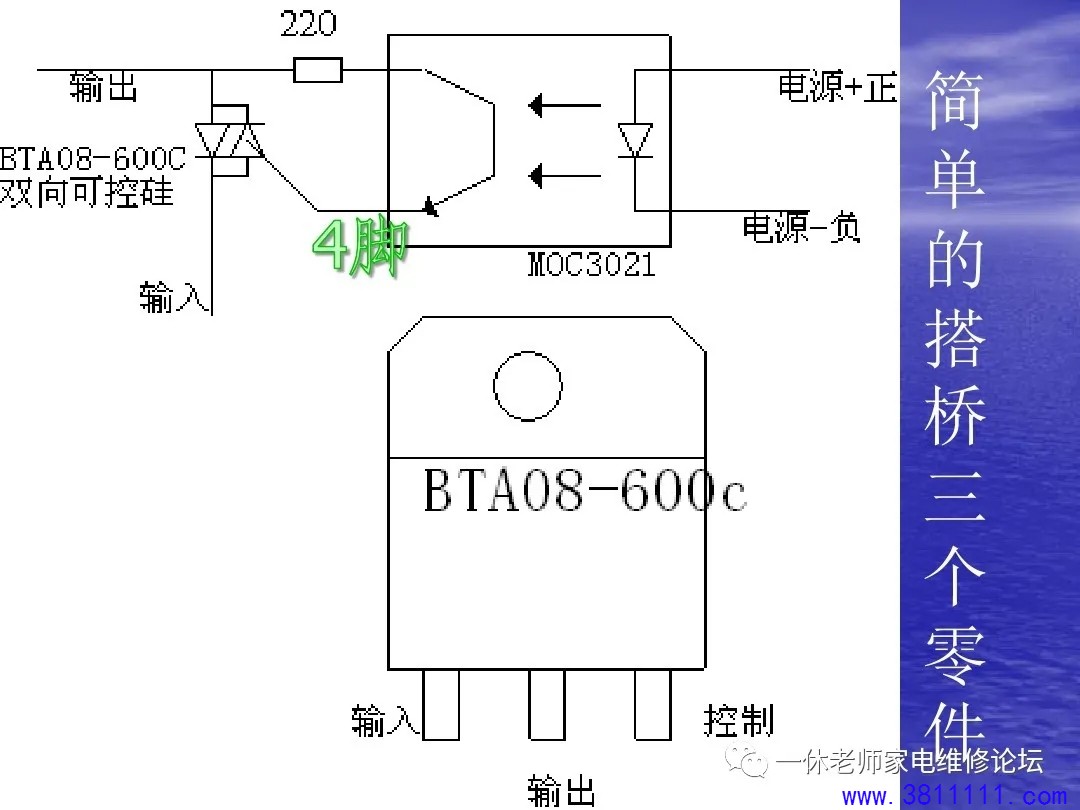

更换PG电机驱动块

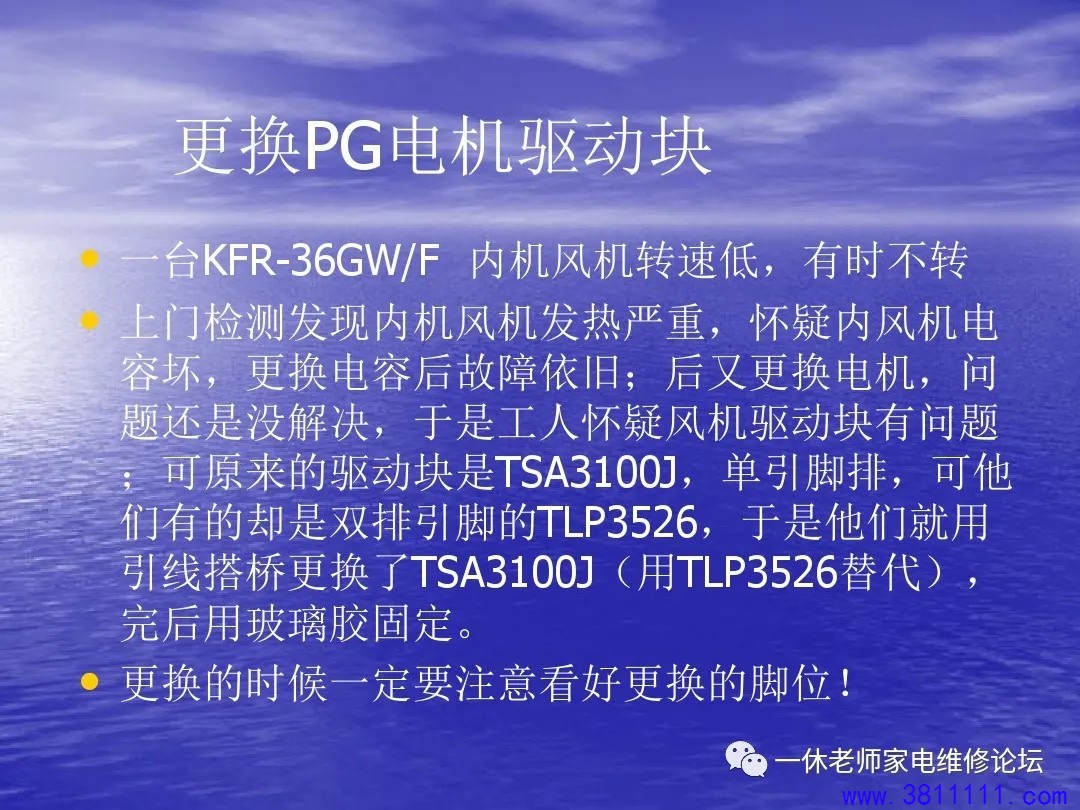

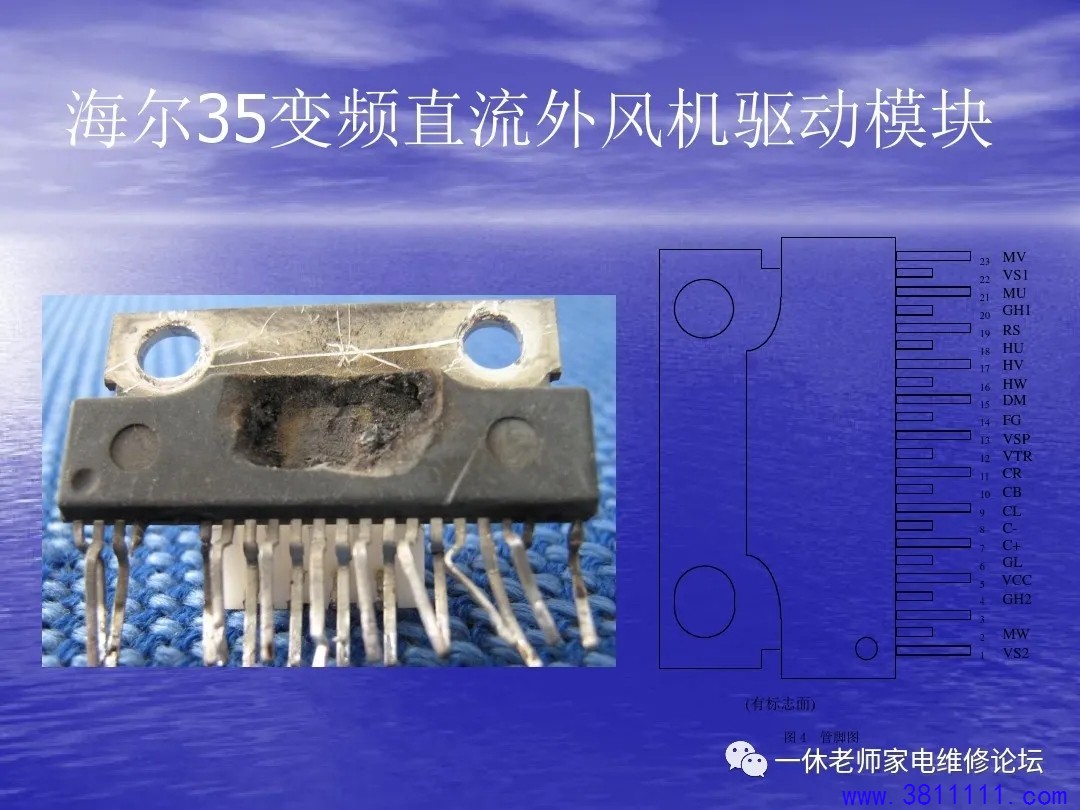

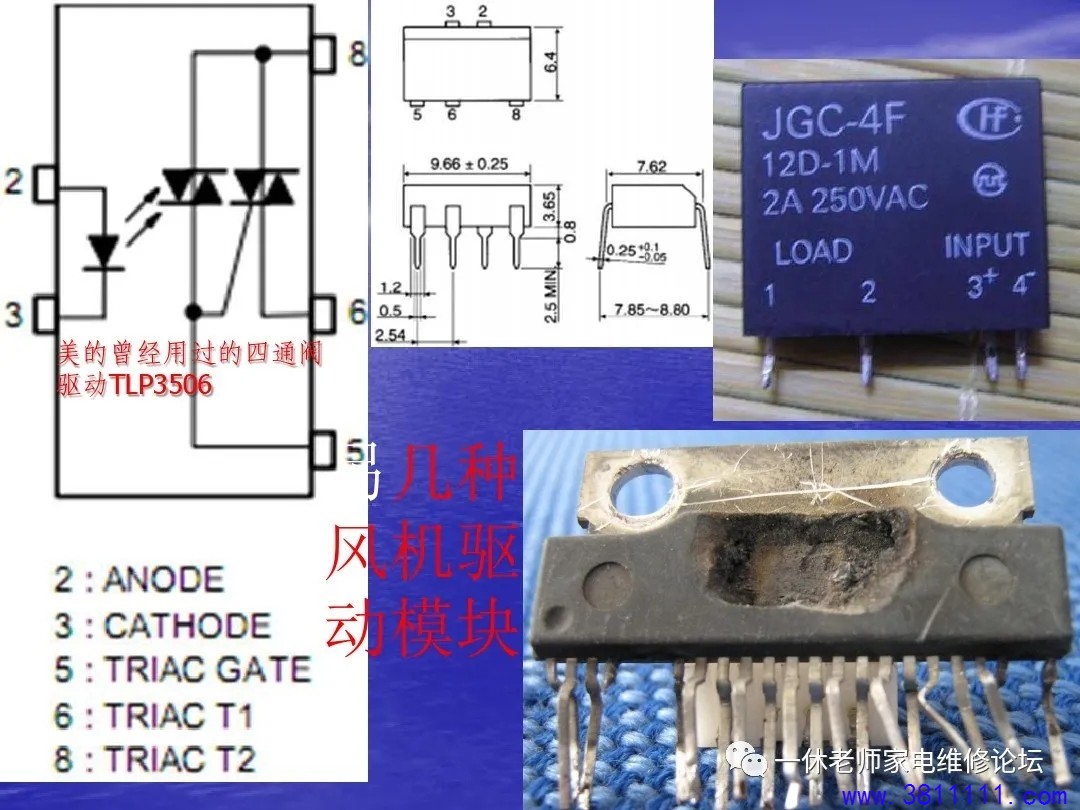

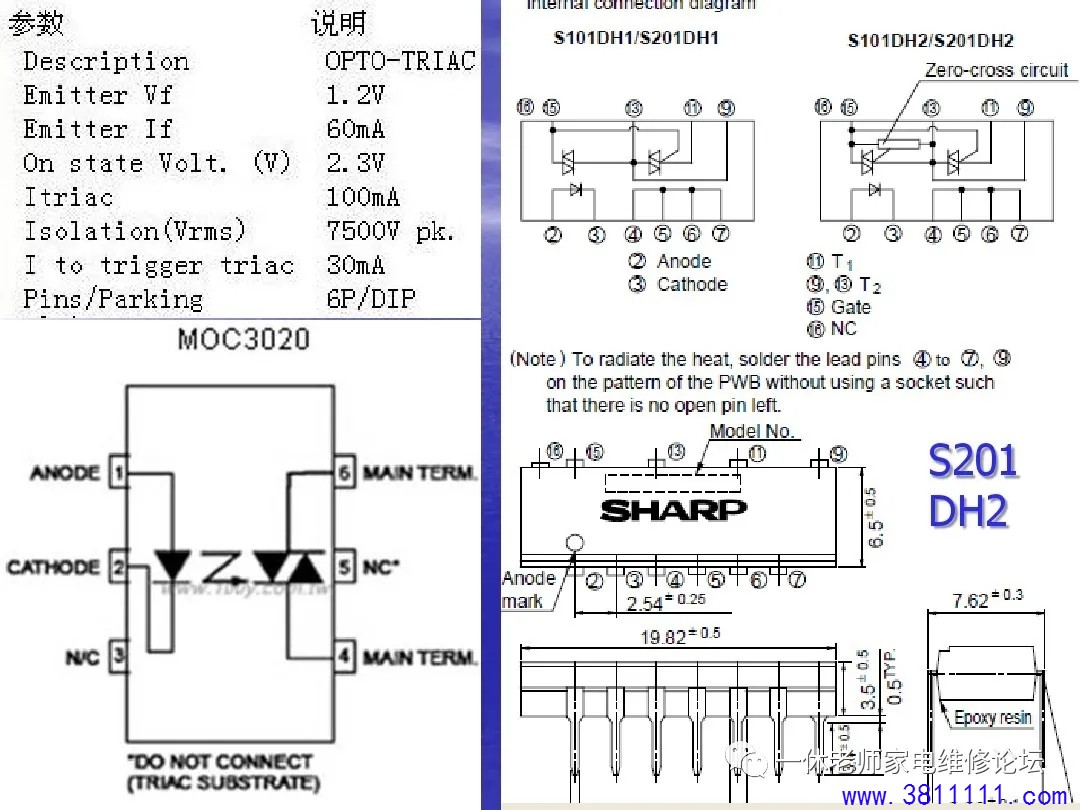

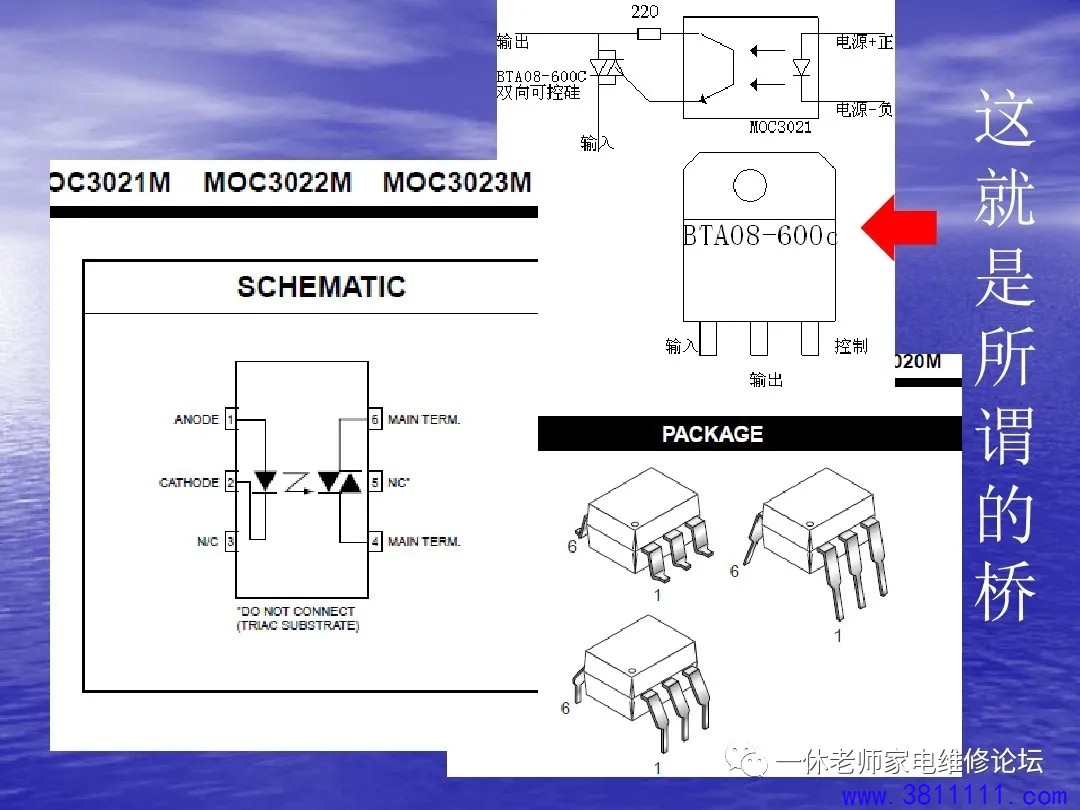

一台KFR-36GW/F 内机风机转速低， 有时不转上门 ]检测发现内机风机发热严重，怀疑内风机电容坏，更换电容后故障依旧;后又更换电机，问题还是没解决，于是工人怀疑风机驱动块有问题，可原来的驱动块是TSA3100]， 单引脚排，可他们有的却是双排引脚的TLP3526， 于是他们就用引线搭桥更换了TSA3100J ( 用TLP3526替代)完后用玻璃胶固定。

更换的时候一定要注意看好更换的脚位!

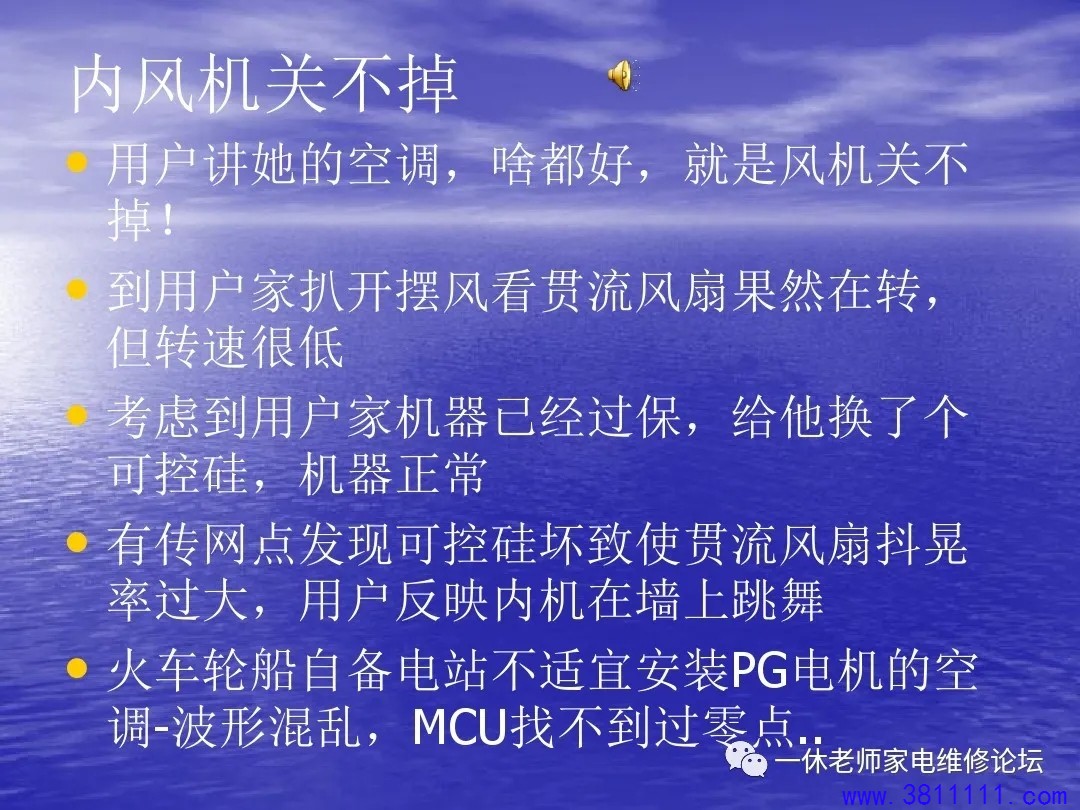

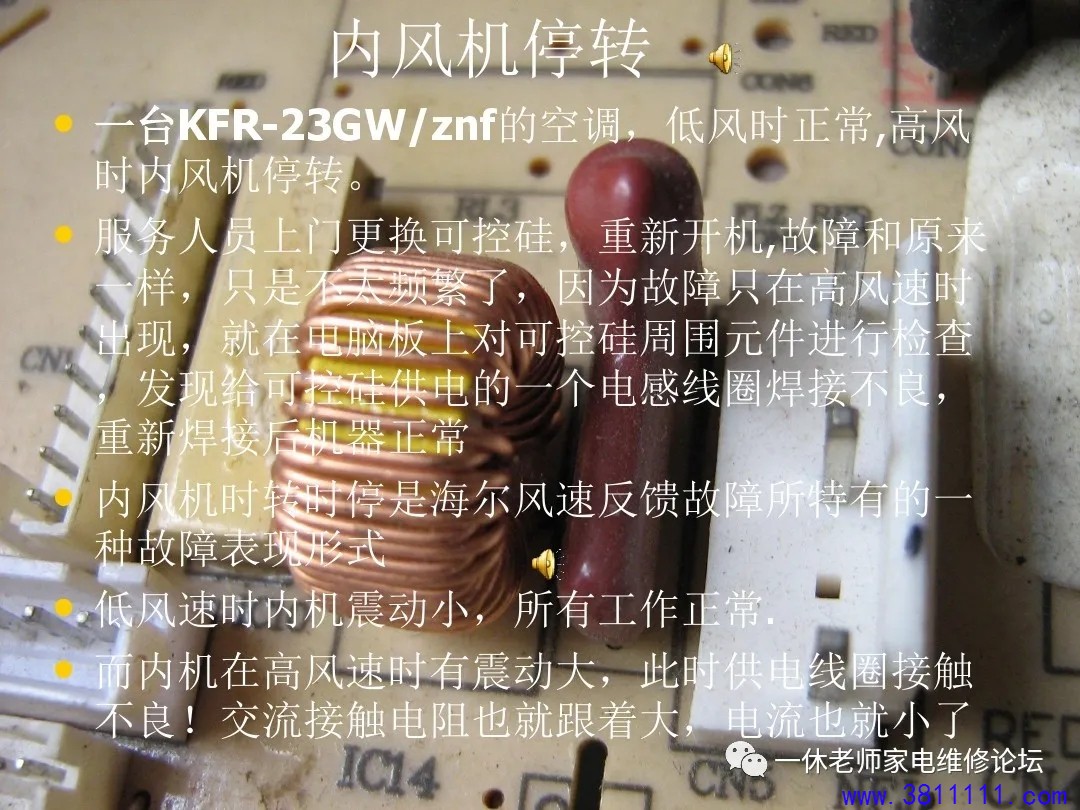

内风机关不掉

用户讲她的空调，啥都好，

就是风机关不掉!

到用户家扒开摆风看贯流风扇果然在转，但转速很低

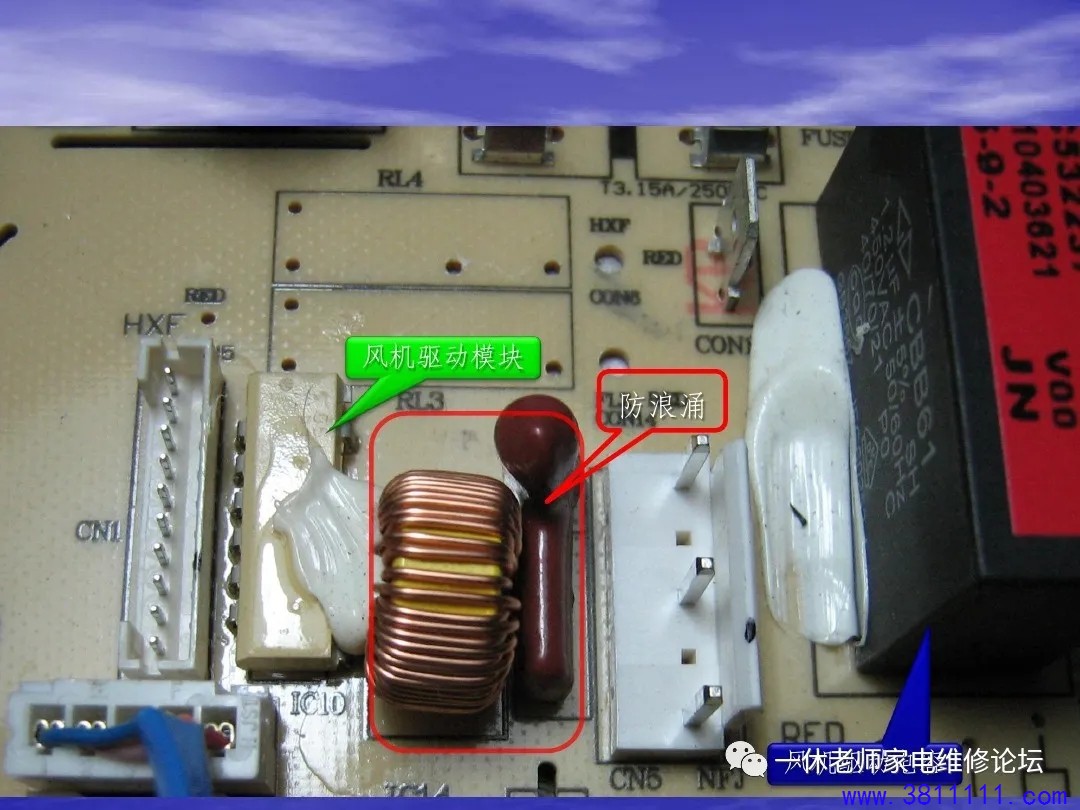

考虑到用户家机器已经过保，给他换了个可控硅，机器正常有传网点发现可控硅坏致使贯流风扇抖晃率过大，用户反映内机在墙上跳舞

●火车轮船自备电站不适宜安装PG电机的空调-波形混乱，MCU找不到过零点

内风机风速不可调内

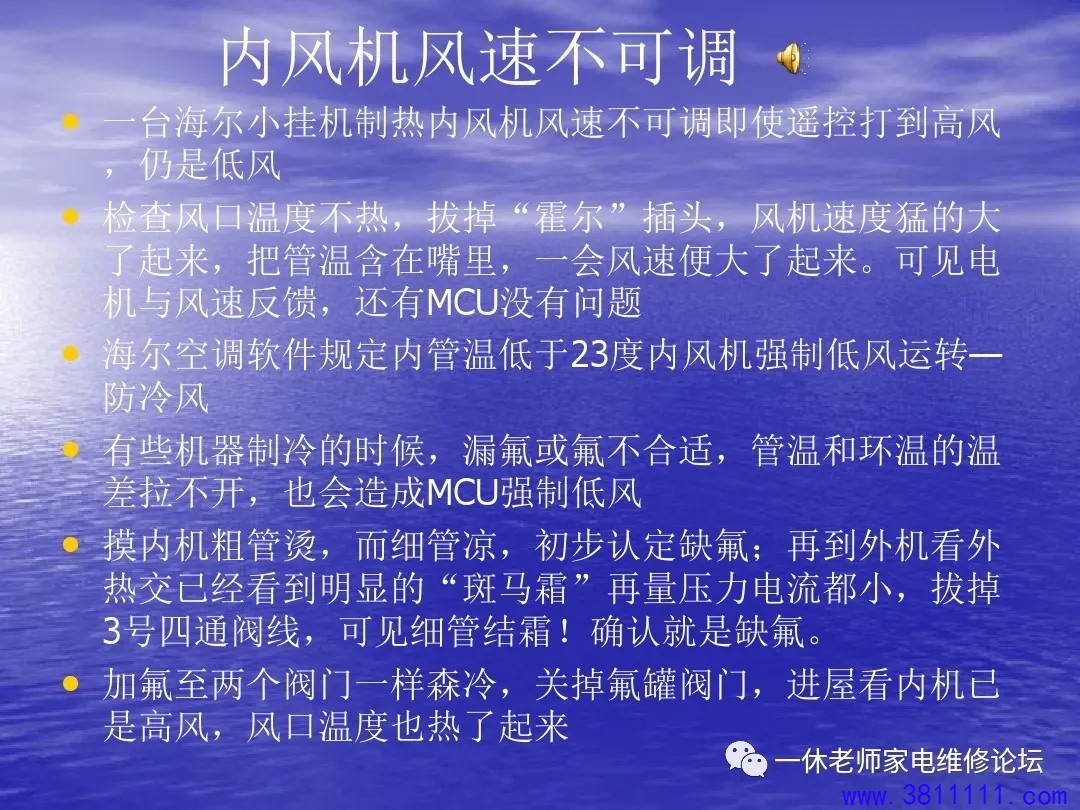

一台海尔小挂机制热内风机风速不可调即使遥控打到高风仍是低风

检查风口温度不热，拔掉“霍尔”插头，风机速度猛的大了起来，把管温含在嘴里，一 会风速便大了起来。可见电

机与风速反馈，还有MCU没有问题海尔空调软件规定内管温低于23度内风机强制低风运转一

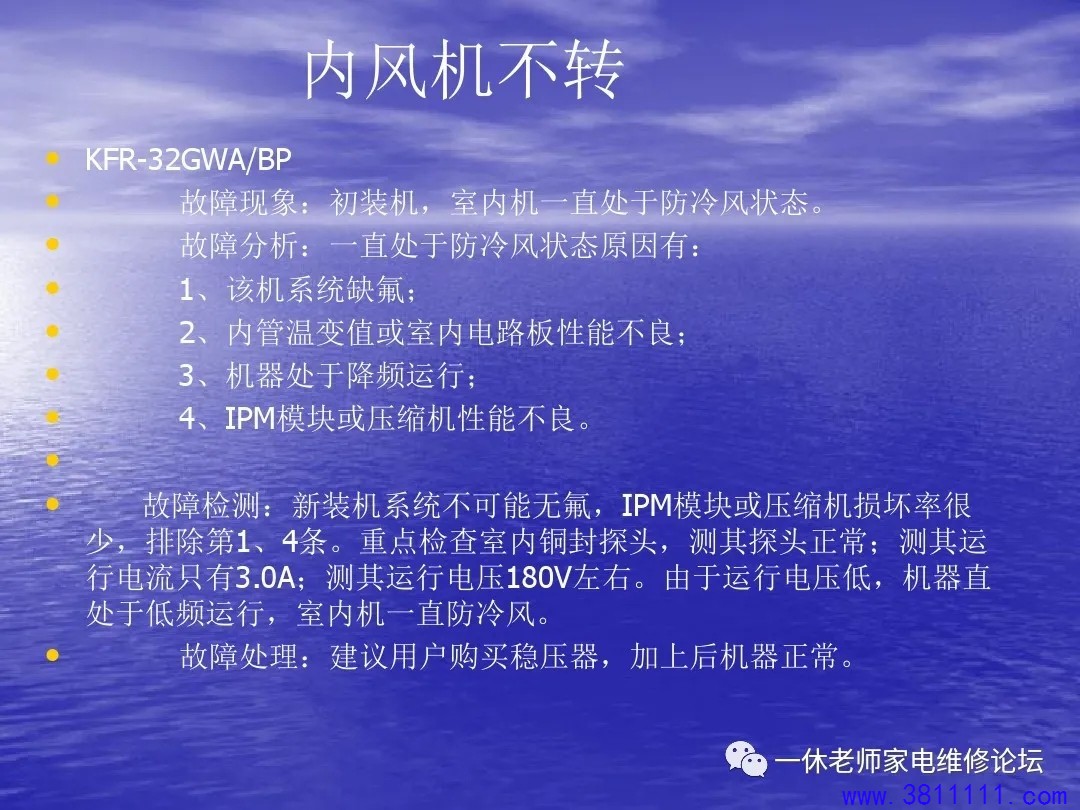

防冷风

有些机器制冷的时候，漏氟或氟不合适，管温和环温的温差拉不开，也会造成MCU强制低风摸内机粗管烫，而细管凉，初步认定缺氟;再到外机看外热交已经看到明显的“斑马霜”再量压力电流都小，拔掉3号四通阀线，可见细管结霜!确认就是缺氟。

加氟至两个阀门一样森冷，关掉氟罐阀门，进屋看内机已是高风，风口温度也热了起来
