美的变频空调电控主要器件功能培训。

一、室内电控市电输入：

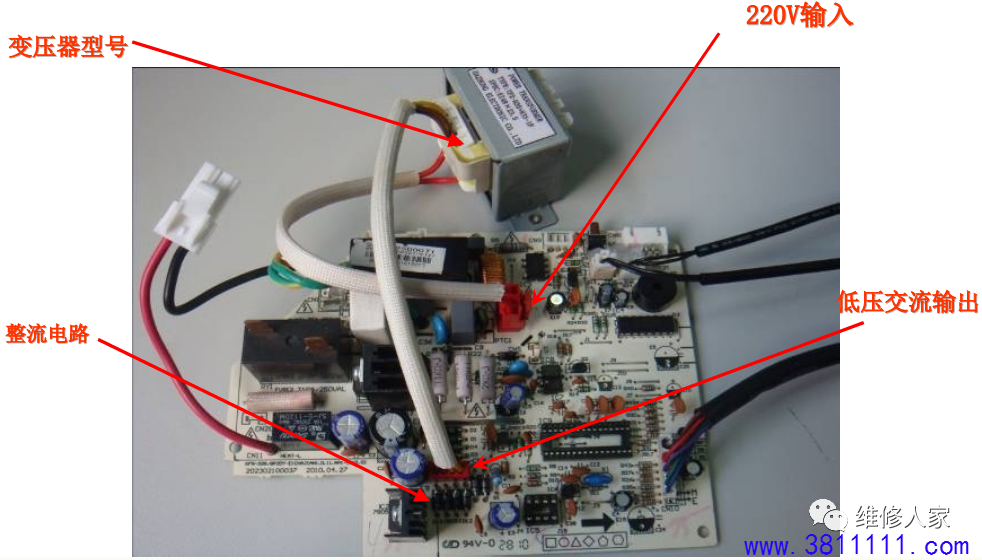

L、N输入，L线插主继电器（输入输出具体接法一定要参照接线铭牌，因继电器本体上面的两个插片都有位置号或者对应PCB上有位置标识）,N线接双插片。

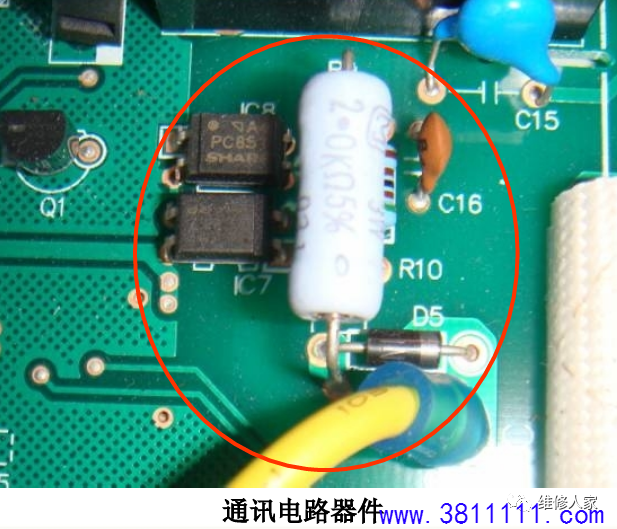

二、通讯电路：

1、强电电流环通信电路：

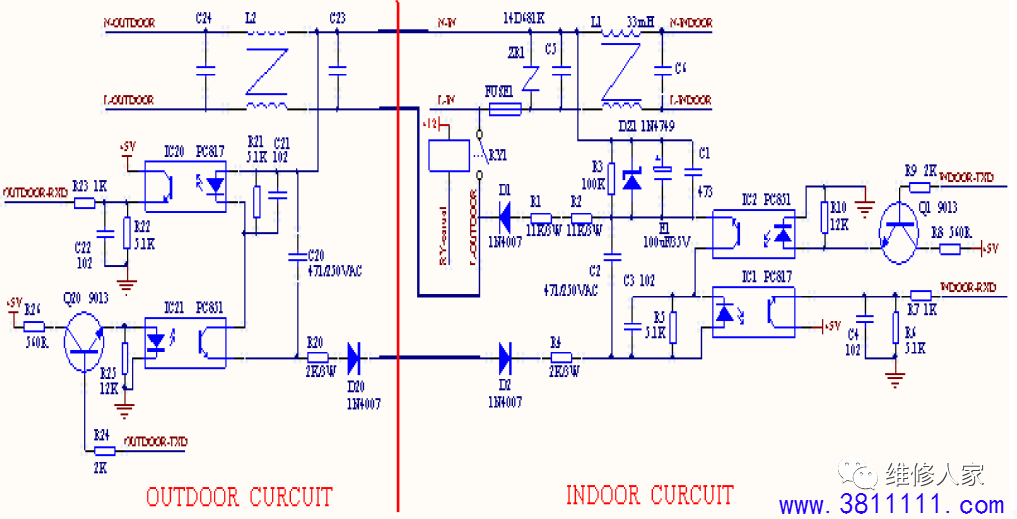

2、室内外通信电路原理图：

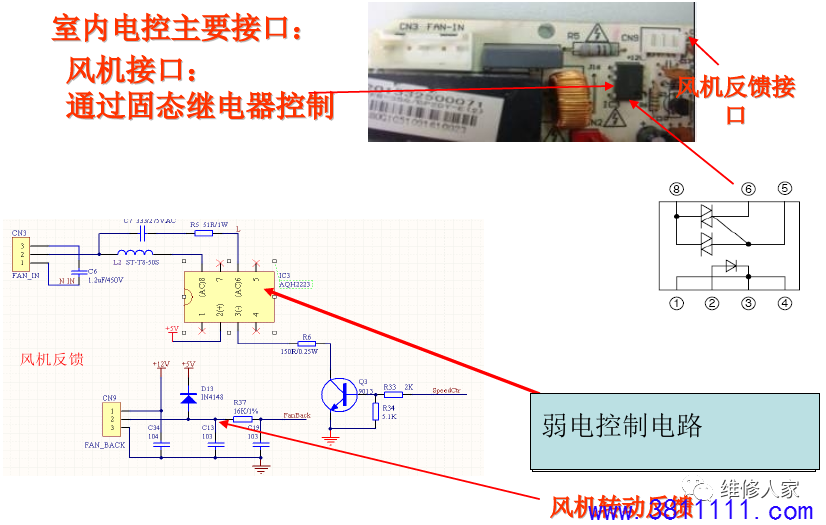

三、风机失速控制器件功能简介

四、线性电源电路

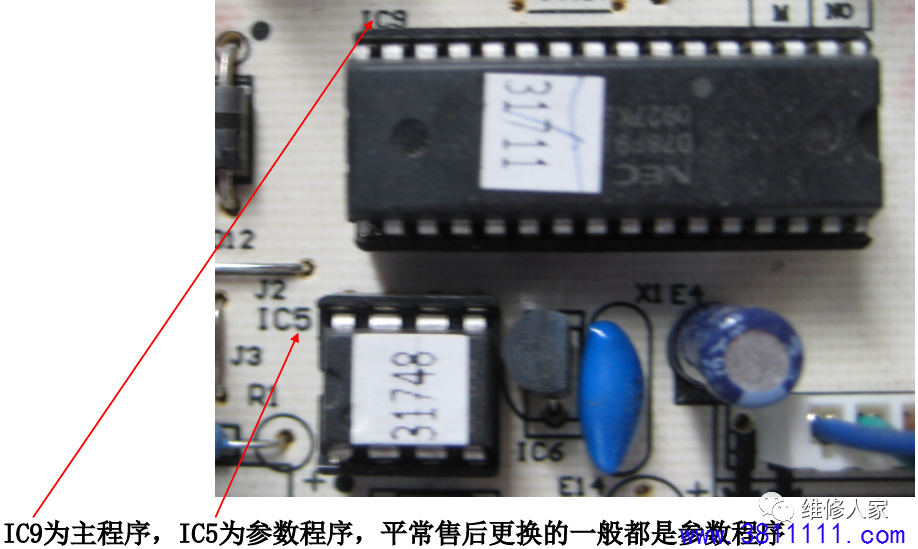

五、主控芯片及参数芯片

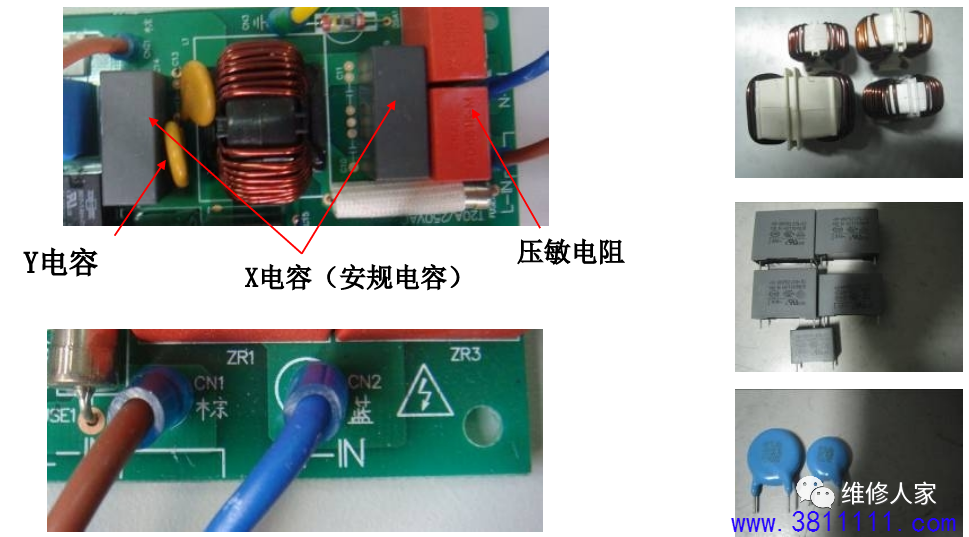

六、室外电控交流输入滤波电路

七、变频室外机通讯电路

八、室外电源电路热敏电阻

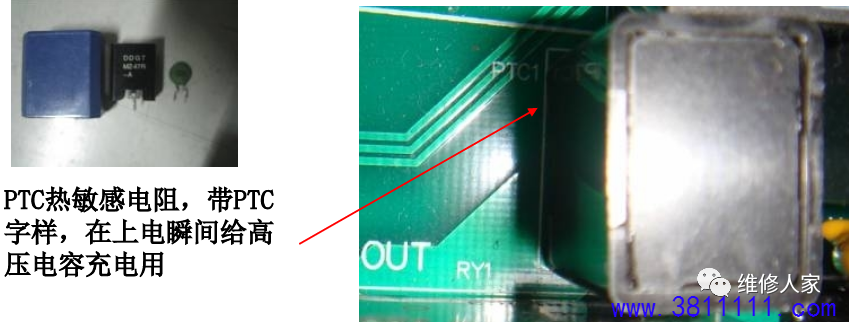

1、热敏电阻与主继电器并联，控制芯片开始工作前，主继电器是处于断开状态，热敏电阻工作，

2、主继电器闭合后，热敏电阻短路不工作。如果继电器在压缩机开启时未闭合，热敏电阻会发热而断开，起保护作用。

九、室外电源板主继电器

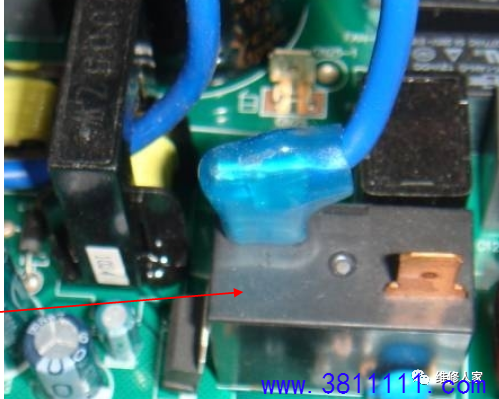

压缩机正常插线方式：

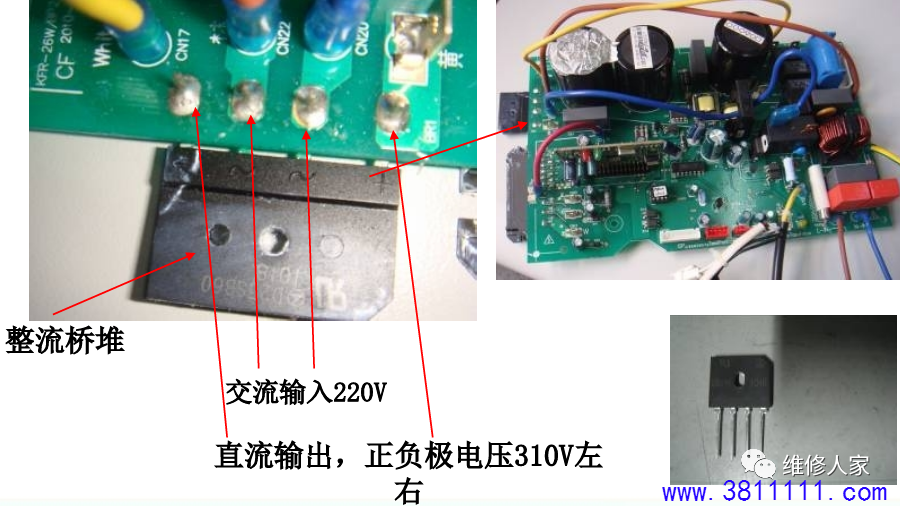

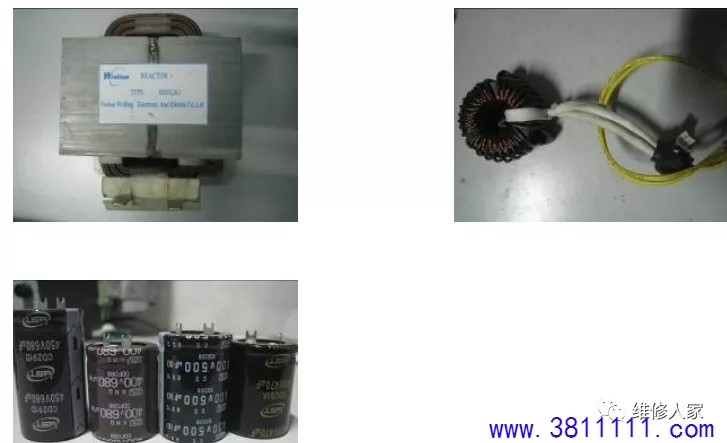

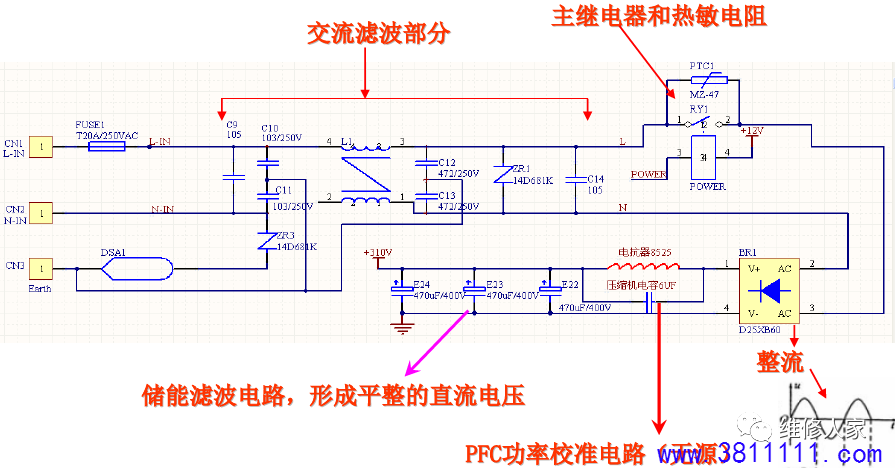

十、整流电路、PFC电路

十一、室外电源电路原理

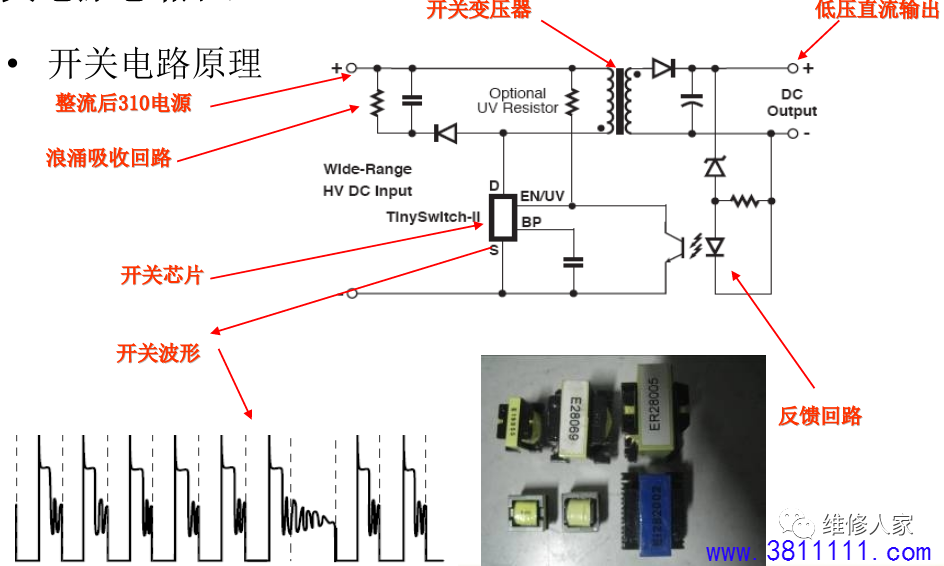

十二、开关电源电路

十三、控制芯片

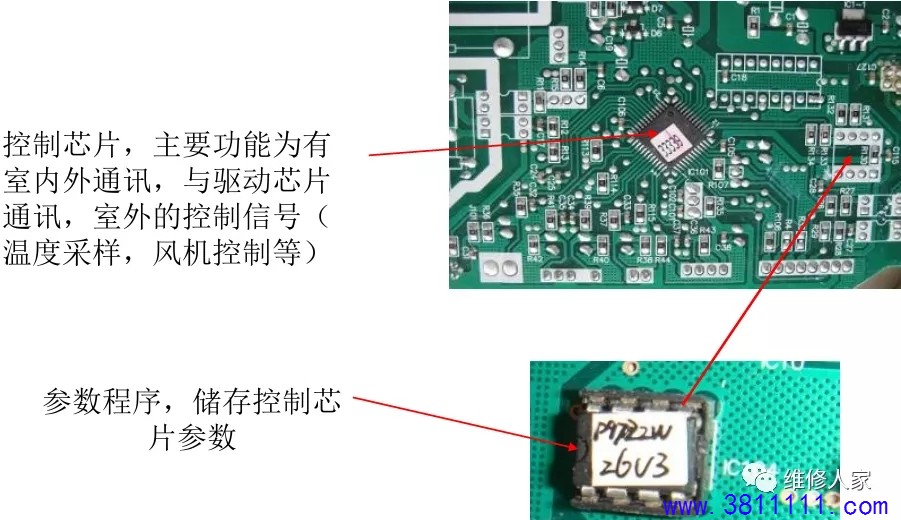

控制芯片，主要功能为有室内外通讯，与驱动芯片通讯，室外的控制信号（温度采样，风机控制等）参数程序，储存控制芯片参数。

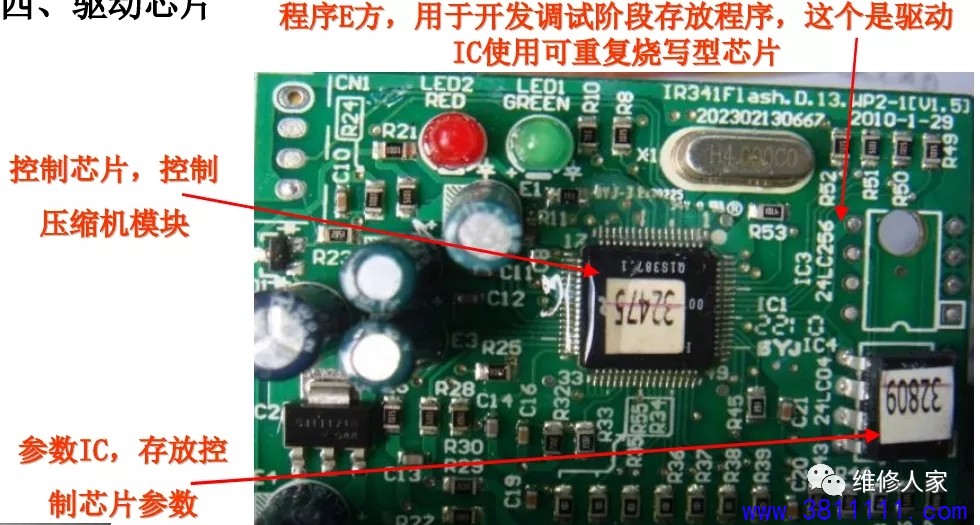

十四、驱动芯片

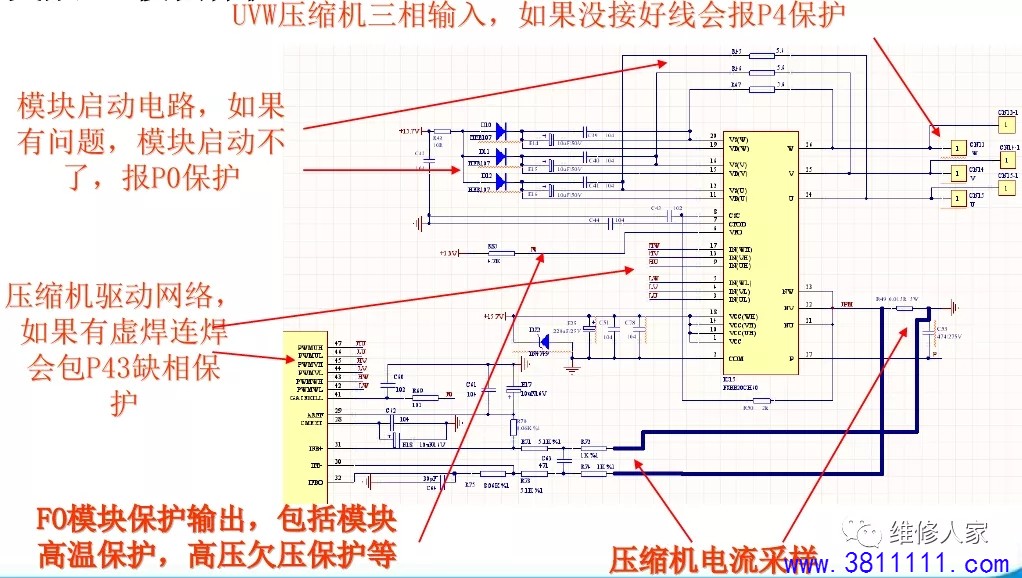

十五、高压，低压保护检测电路原理：

直流母线电压保护检测电路：

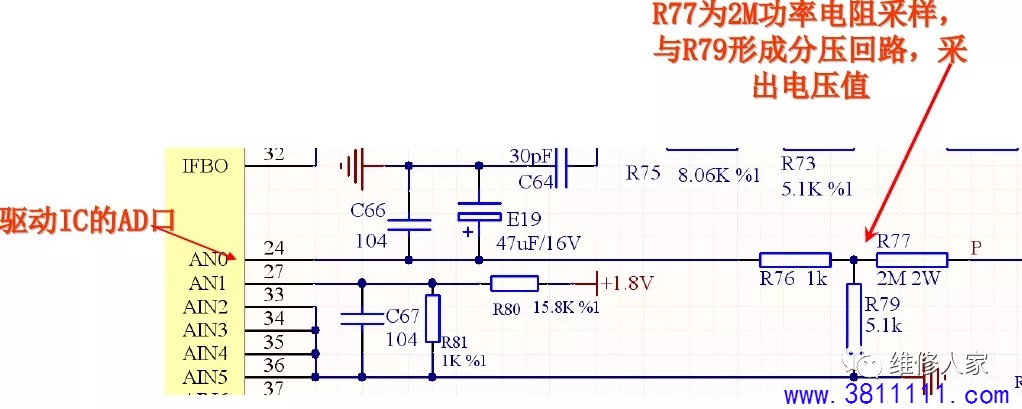

经过这样的分压电路，由驱动IC计算出实时母线电压。

十六、 IPM模块：

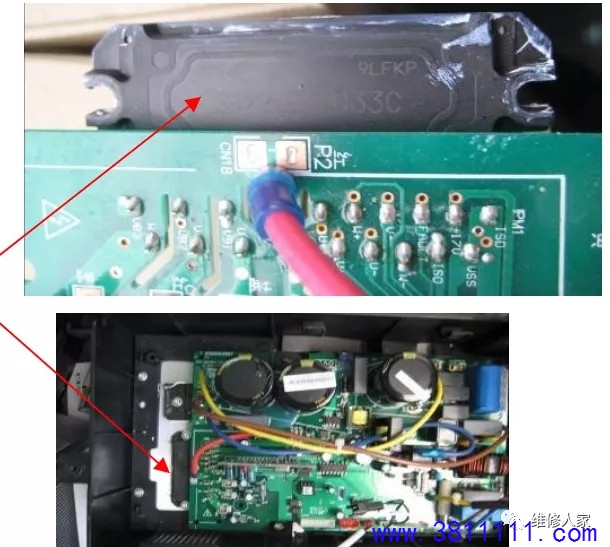

卧式安装的模块：

变频IPM模块保护：

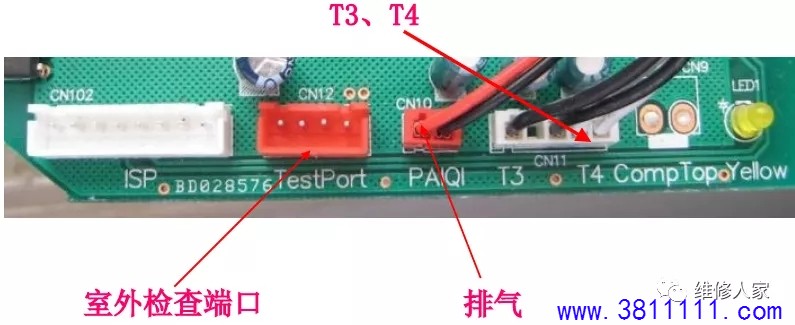

十七、室外变频小板检测端口：

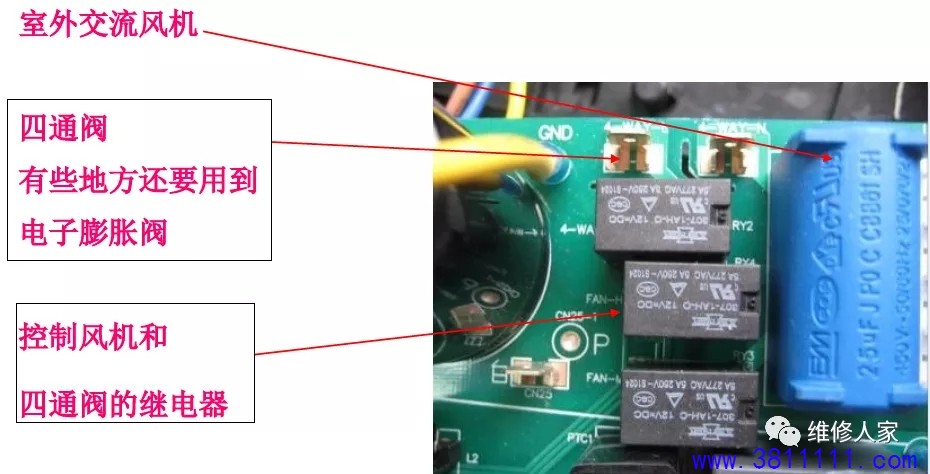

十八、室外风机、四通阀端子：

十九、其他器件介绍
