10KWDAM数字调幅发射机掉高压故障维修一例

播出中掉高压，调幅编码电缆联锁变红灯，经分析为一类故障。此时应查调制编码电缆插头插座接触是否正常，功放模块是否到位。

当有下列情况时，将出现电缆联锁故障：1.射频放大模块没有插到母版上，或者插上接触不良；2.调制编码器与合成母版之间的电路接触不良或松脱断线；电缆联锁的作用就是出现上述情况时给出一个一类故障，使发射机关机或者在未开启状态下不能关机。经仔细认真排查，排除了上述原因。经分析可能是随着使用电路元器件老化元件参数漂移所致；

下面介绍一下联锁保护电路的原理。

该电路由V12A、B、C、D,V13，N74C、D72A、B,N73A、B、C、D,N58D等集成电路及相关器件组成。联锁保护信号有三个，分别来自：机门联锁控制，外部电路联锁控制及联锁线保护信号，见联锁保护逻辑方框图，如图一所示，下面分别叙述其逻辑关系及工作原理。

(1)    门联锁电路

A   门联锁信号的产生

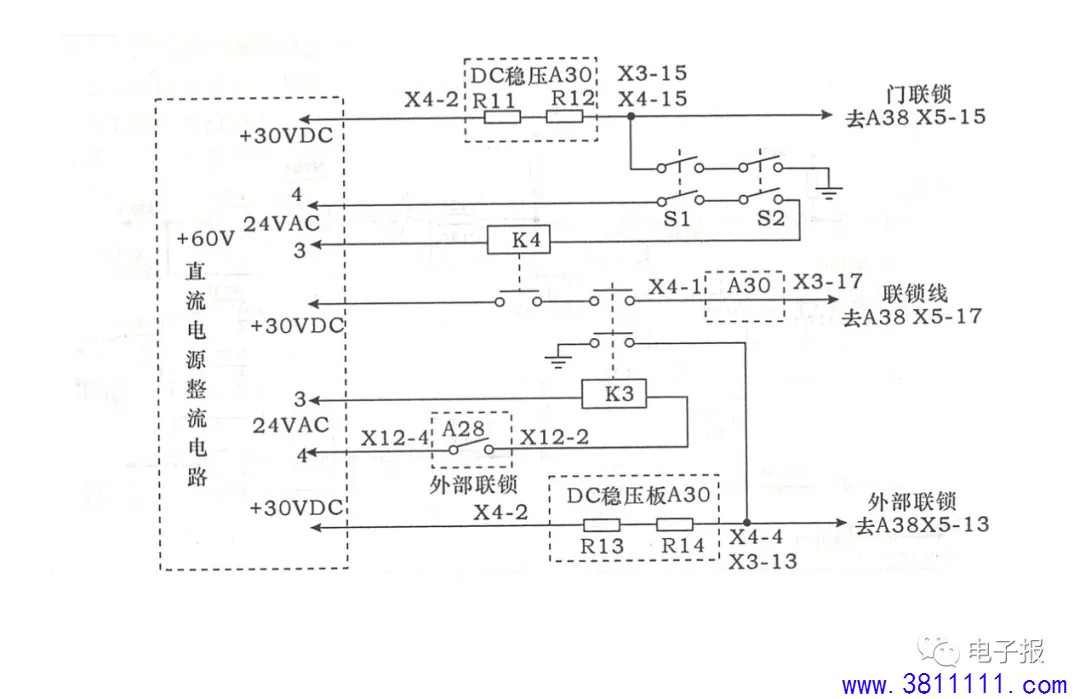

如图2所示，该机的机箱门上装有2个行程开关S1，S2，两个行程开关串联连

接，且都使用常开接点。在所有门上是关闭的，行程开关常开接点闭合接通，将A30板X4-5输出的门联锁逻辑电平锁定为地电平。该低电平表示门连锁状态正常。当某一机箱门打开时，则某行程开关的常开接点断开，+30VDC通过直流稳压板A30，送出一个高电平，他将作为一个门联锁故障----高电平送到控制板的X5-15接线端。

     B    门联锁逻辑状态

1   门联锁正常状态

当门关闭时，门联锁行程开关常开接点接通，晶体管V12A基极接地（逻辑低），V12A截止，集电极为高电平。+5VDC通过电阻器R120、R132给电容器C130充电，输入到N74—5是高电平，N74—6是低电平，脉冲展宽器N72-2是低电平，其N72—13是低电平，输入到N73-5，N73-6都是低电平，其N73-4是高电平。这个高电平由X7-37送到显示板用于门联锁正常状态显示，同时N73C—10输出低电平，或门N58-11输出低电平。

2    门联锁故障状态

当一个门联锁故障产生，则一个高电平输入使V12A饱和导通，V12A-1为低电平，电容器C130通过R132放电，并产生0.15秒的延时，之后，N74c-6输出将是高电平。

这个高电平将触发由单稳态集成电路组成的脉冲展宽器N72A，使N72A输出也是高电平，并确保N73B-4输出的“门联锁故障——低电平”持续0.5秒以上。脉冲展宽器输出的脉冲宽度由“CR”端的RC网络决定。该低电平一路送到显示板用于门联锁故障显示，一路送到N73C，经倒相后N73C-10输出高电平，并由N58-11输出及N58-8输出，产生像一个1类故障一样的锁定的关机逻辑程序。在门闭合门联锁故障清除之后，必须人工操作才能重新开启发射机。

(2)    外部联锁电路

a.      外部联锁信号的产生

这部分联锁主要是指与射频功率有关的附件。例如假负载，或者并机工作的发射机及射频功率输出倒换装置等。一个34VAC的交流电压通过上述附属设备的相关控制器件驱动继电器K3的线包，在外部附属设备正常时，K3的线包得电吸合，其常开接点接通，使直流稳压板A30的X3-13产生一个逻辑低电平，该低电平送到控制板X5-13端，用于外部联锁正常控制及显示。在外部附属设备故障时，其相关器件将切段K3线包的供电，其常开接点将处于开路状态。这时+30VDC电源将通过直流稳压板X3-13提供一个逻辑高电平，并送到控制板A38的X5-13，用于外部联锁故障控制。

b. 外部联锁逻辑状态

①外部联锁正常状态

当外部联锁继电器K3吸合时（无故障），晶体管V13的基极接地（逻辑低），V13截止，集电极为高电平，电容器C131通过R122、VD18快速充电；约为+5V高电平，经N74D倒相为低电平，送到N73A-3及脉冲展宽器N72-10，N72B-5输出低电平到N73A-2，N73A-1输出高电平到显示板用于外部联锁正常显示。

②外部联锁故障状态

外部联锁故障在控制板X5-13产生一个高电平故障送入，使晶体管V13饱和导通，V13集电极输出低电平，电容器C131通过电阻R133 放电并产生0.15秒的延时，N74-8的输出为高电平，且触发脉冲展宽器N72B,N72B-5也输出一个高电平，这两个高电平分别送到N73A的2、3两输入端，使N73-1输出的低电平至少保持0.5秒。这个低电平持续时间由接在N72A-11“CR”端的C132、R134决定，该低电平经N73D倒相由N73D-13输出高电平，产生一个象1类故障一样的锁定的关机逻辑程序。故障清除后也需人工操作重新开机。由N73A-1输出的低电平到显示板A32,用于故障显示。

经仔细检查各集成电路电平电压值和正常值大致相同，就是N24A,3脚电压偏高，而它周围电路基本正常，突然想到把3脚直接接地使它为零电位，故障排除，后使用一直正常。

图二
