涡旋式变频压缩机的工作原理和检修方法。

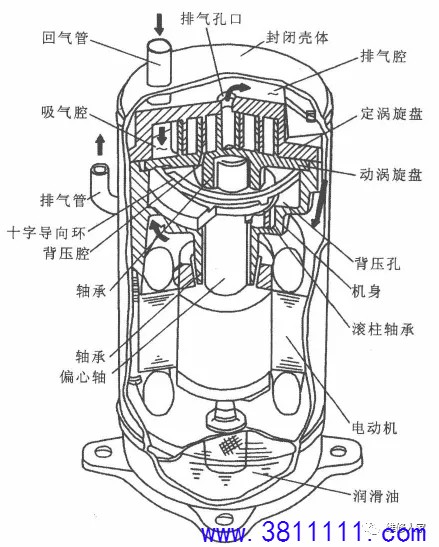

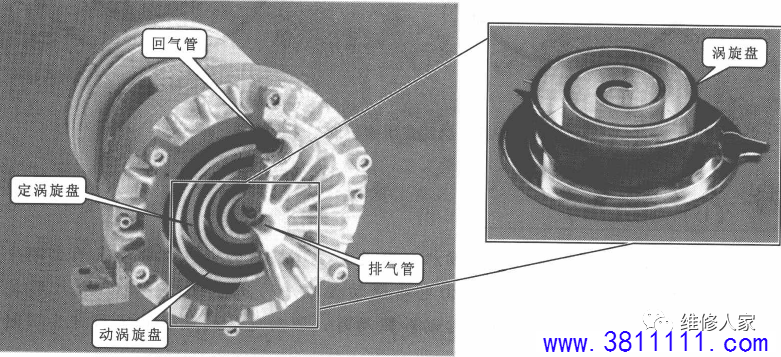

家用中央空调中釆用的变频压缩机多为涡旋式压缩机，它主要是由定涡旋盘、动涡旋盘、回气管、排气管等组成。

从上图中可以看到，涡旋式压缩机中有两个涡旋盘，分别为定涡旋盘与动涡旋盘。定涡旋盘固定在支架上，动涡旋盘有偏心轴驱动，基于圆轴心运动。

1.变频压缩机的工作原理

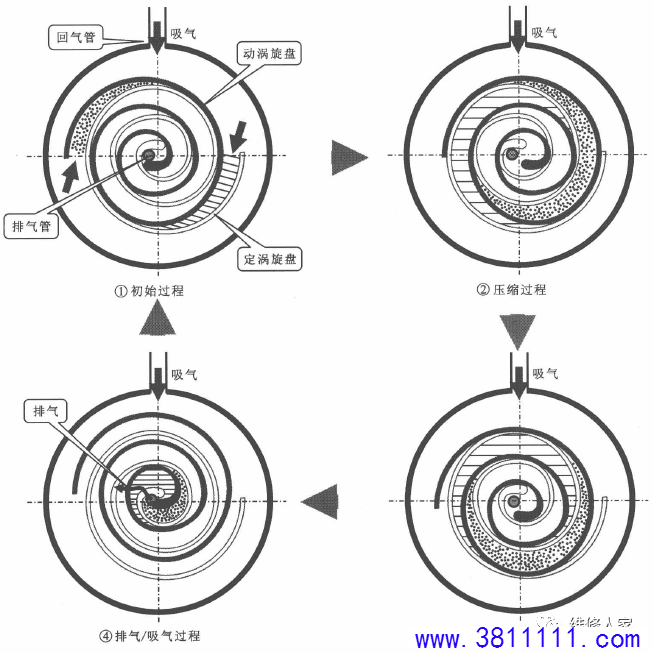

下图所示为变频压缩机（涡旋式压缩机）的工作原理。涡旋式压缩机的工作主要是由定涡旋盘与动涡旋盘实现，定涡旋盘作为定轴不动，动涡旋盘围绕定涡旋盘进行旋转运动，对压缩机吸入的气体进行压缩，使气体受到挤压，当动涡旋盘与定涡旋盘相啮合时，使内部的空间不断缩小，并且使气体压力不断增大，最后通过涡旋盘中心的排气管排出。

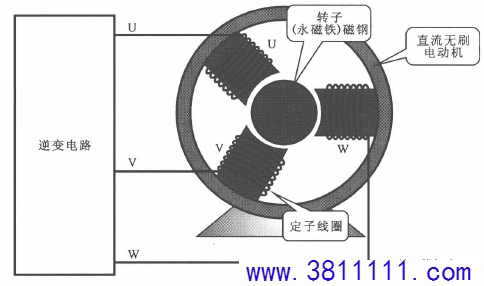

变频压缩机大都采用直流无刷电动机，只是变频压缩机的电动机驱动采用变频方式。此种电动机的定子绕组制成三个线圈，由电路驱动按顺序为定子线圈供电，使之形成旋转磁场。转子是由永磁体构成的，这样在起动和驱动时，驱动电流的相位必定与转子磁极保持一 定的相位关系。

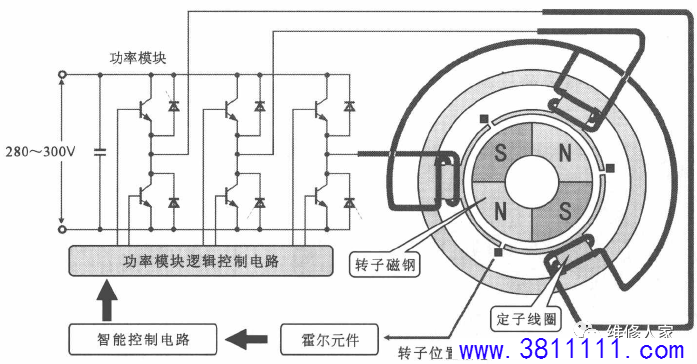

变频压缩机的直流无刷电动机釆用变频驱动方式，需要专业的控制电路，即功率模块。它可以将直流电源逆变成驱动电动机旋转的交流电，从而驱动电动机旋转并实现对转速的控制。直流无刷电动机的定子绕组被制成3个线圈，由模块电路按顺序为定子线圈供电，使之形成旋转磁场。且在直流无刷电动机的定子上装有霍尔元件，用以检测转子磁极的旋转位置，为驱动电路提供参考信号，将该信号送入智能控制电路中，与提供给定 子线圈的电流相位保持一定关系，再由功率模块中的6个晶体管进行控制，按特定的规律和频率转换，实现电动机速度的控制。

2.变频压缩机的检修方法

根据变频压缩机的工作原理可以得知变频压缩机是由变频控制电路对其进行控制，由定涡旋盘与动涡旋盘实现压缩气体的目的。当变频压缩机组件发生故障时，将会导致中央空调器出现不制冷、不制热、制冷/制热效果差、间歇制冷/制热、中央空调室外机进入保护状态等故障。

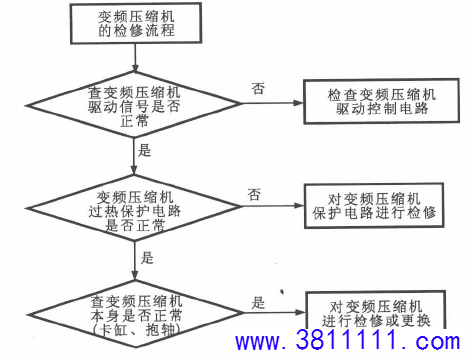

对变频压缩机进行检修时，首先应排査其工作条件异常情况，若其基本条件均满足，压缩机仍不起动工作或工作异常，应对压缩机本身进行检査，必要时需对压缩机进行更换。

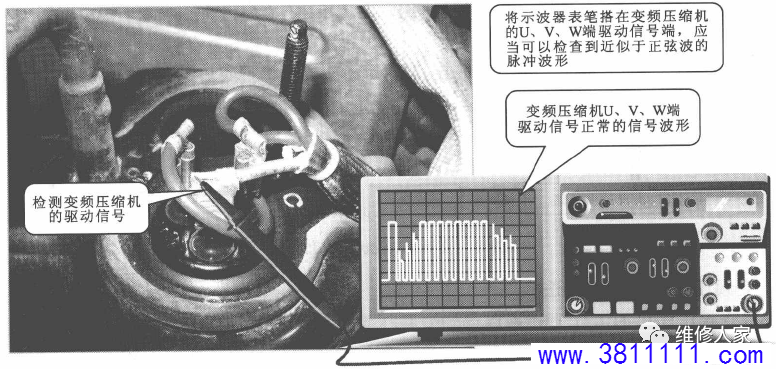

当变频压缩机控制电路异常时，往往会导致家用中央空调器不制冷、不制热、间歇制冷制热、制冷/制热缓慢的故障。检测变频压缩机驱动信号时，可将中央空调器开机运行，使用示波器检测变频电路对变频压缩机接线端传输的驱动信号。若无驱动信号时，说明变频控制电路发生故障，应当对变频控制电路进行检修或更换。

(1)变频压缩机驱动信号的检测

(2)变频压缩机保护电路的检修方法

变频压缩机保护电路故障时，会导致变频压缩机出现不起动、间歇运转的情况，检测时，可重点对其保护继电器、输入电压进行检测。

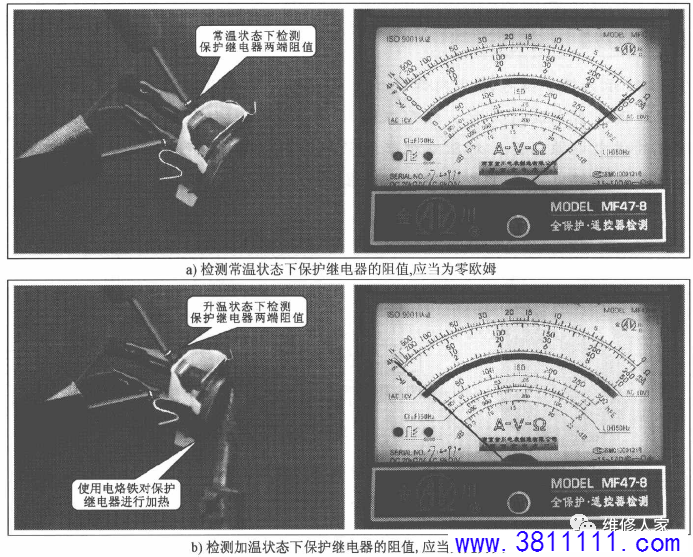

变频压缩机保护电路的检修方法如下图所示：

1. 检测常温状态下保护继电器的阻值，应当为零欧姆。

2. 检测加温状态下保护继电器的阻值，应当为无穷大。

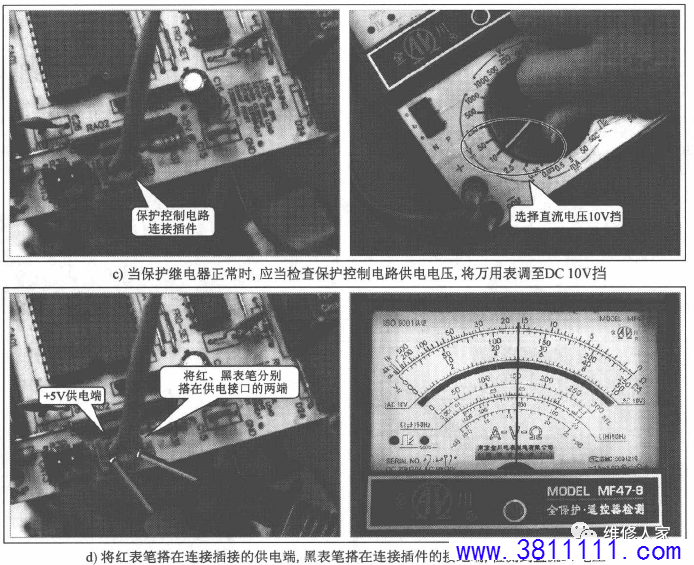

3. 当保护继电器正常时，应当检査保护控制电路供电电压，将万用表调至DC10V挡。

4. 将红表笔搭在连接插接的供电端，黑表笔搭在连接插件的接地端，检测到直流5V电压。

若经检测后，测得保护继电器或保护控制电路发生故障时，只需对损坏的元件进行更换即可。

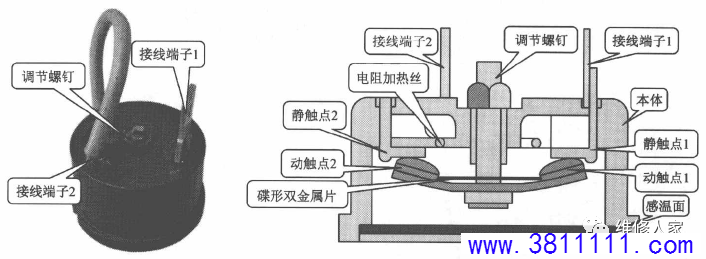

下图所示为保护继电器及内部结构，保护继电器感温面紧贴在压缩机外壳上，当压缩机外壳温度过高或者电流过大时，蝶形双金属片受热后反响弯曲行，动触点与静触点断开， 从而将压缩机的供电电源断开，对压缩机起到保护作用。当保护继电器起动保护后，随着压缩机逐渐冷却时，保护继电器也随之冷却，双金属片又恢复到原来的状态即动、静触点接通。

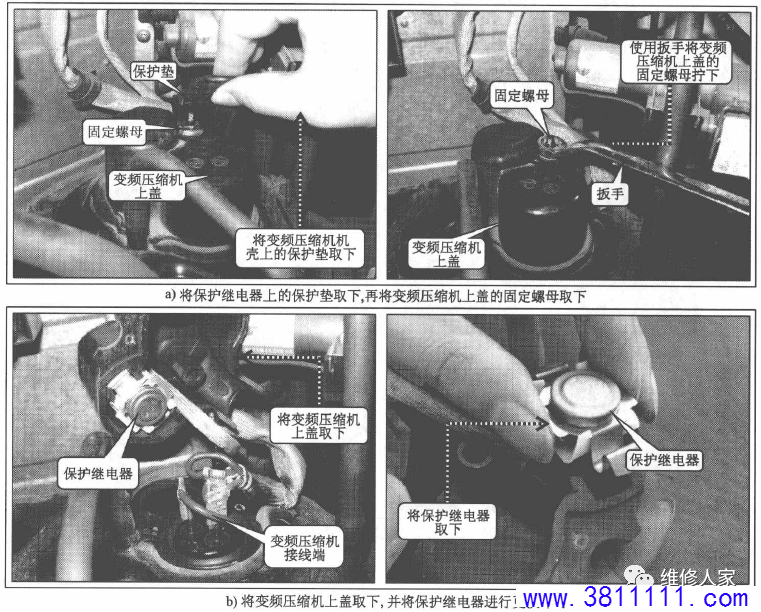

变频压缩机保护继电器的更换方法如下图所示：

将保护继电器上的保护垫取下，再将变频压缩机上盖的固定螺母取下，将变频压缩机上盖取下，并将保护继电器进行更换即可。

(3)变频压缩机的检修方法

变频压缩机自身故障多表现绕组烧坏、卡缸、抱轴等。检修时，可通过检査变频压缩机的运行状态及绕组阻值判断其故障点。

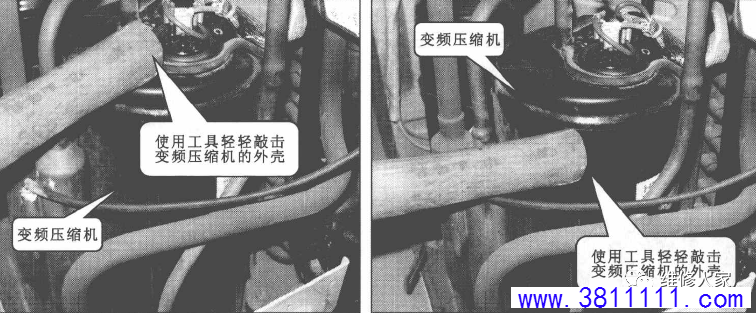

变频压缩机出现卡缸、抱轴的故障时，在运行过程中会出现噪声，检修时，可使用敲击的方式排除轻微的卡缸、抱轴故障。若通过敲击不能排除压缩机的故障，则需要对变频压缩机的整体进行更换。

变频压缩机的卡钉、抱轴故障的检修方法如下图所示：

若无法直接判断变频压缩机故障时，可用万用表检査变频压缩机的电动机绕组间阻值的方法进行判断。根据变频压缩机所釆用的直流无刷电动机的特点可知，直流无刷电动机的3 相绕组中各绕组之间的阻值均相同，因此无公共端、起动端和运行端之分。而在电动机，各绕组常以U、V、W表示，因此可首先根据变频电路与压缩机的连线进行区分，再用万用表进行检测。

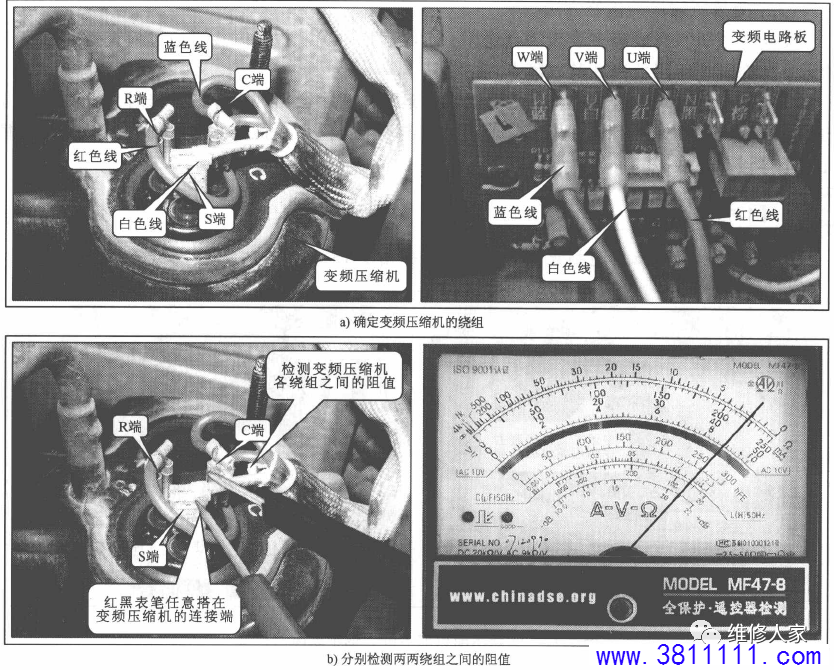

变频压缩机的电动机绕组阻值的检测方法如下图所示：
