冷藏柜内漏重新盘管维修过程。

立式冷藏陈列柜不制冷开机几十分钟后，手摸高压管发烫，而低压管接近常温（正常情况下是0℃左右，有轻微的霜露），判断为制冷剂渗漏。这些冷藏柜的蒸发器一般采用的是非铜管材料盘制的，使用日久后就会出现霉烂现象，因此，维修采取重新盘管的方法。

1、盘管

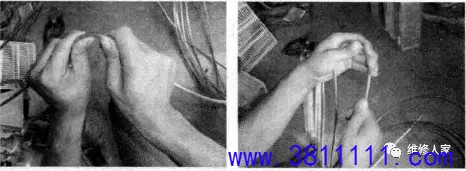

铜管直径为6mm,可以手工盘管也可以用盘管器盘管，如图所示。

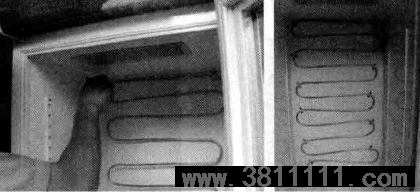

根据经验盘管的行宽度为80mm左右，行长度与总宽度在现场比对即可。若想精确算出盘管的宽度，可以用小磁铁来吸附柜内的间距，此时即可得到实际的行宽度。盘好的蒸发器如下图所示。

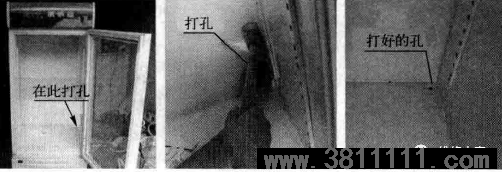

2、在柜内的右后侧打孔

在柜内的右后侧打孔，这与压缩机的吸气口距离近，蒸发器与毛细管采取同一个孔通过, 可用电钻或直接用合适的十字螺丝刀打孔。

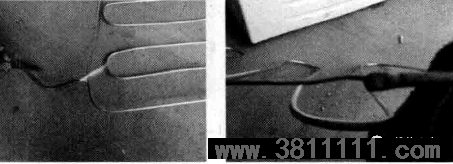

3、焊接毛细管

管先插入铜管，用钳子轻轻压扁，最后对封口进行整形，焊接毛细管，焊接好后剪去2m左右的长度。

4、固定蒸发器

把蒸发器与毛细管的两个管头同时穿过提前打好的孔，摆正蒸发器。从上到下用自攻螺钉固定铜管，边整形边固定，直到全部固定完毕。

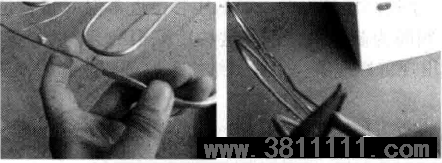

5、把多余的毛细管盘起来

在冰柜的后背，把多余的毛细管盘起来，同时铜管上包裹上保温材料。

6、焊接管路

焊掉原铜管接头，如下图(a)所示。

焊掉原干燥过滤器，如上图(b)所示。

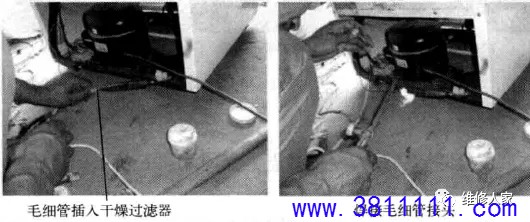

在工艺口上焊接好三通维修阀，刮净原冷凝器接头的污物后，正确插入新的干燥过滤器，然后焊接干燥过滤器，毛细管插入干燥过滤器，焊接该接头。

7、充氟、检漏

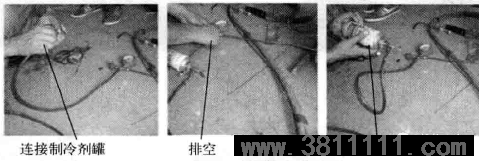

用压缩机抽真空,连接制冷剂罐，排空后充氟，充氟结束后，关闭三通维修阀与制冷剂罐阀。检漏后，如找出漏点，要重新进行补焊接。

8、抽真空、充氟

重新抽真空、充氟、检漏后，没有发现漏点。

9、试机

把电子温度计的探头置于冰柜的内部，此时柜内温度显示为32.8℃，。

通电开机，压缩机工作10min左右，用手触摸吸气管、排气管、干燥过滤器的温度。吸气管附近结霜比较严重，如图 (a)、(b)所示。柜内温度在28. 5℃时，已经有结霜现象，表明加氟过量了，如图(c)、(d)所示。

打开维修阀，快速放掉一些制冷剂，然后继续试机，直到正常。
