2. 启动工作过程

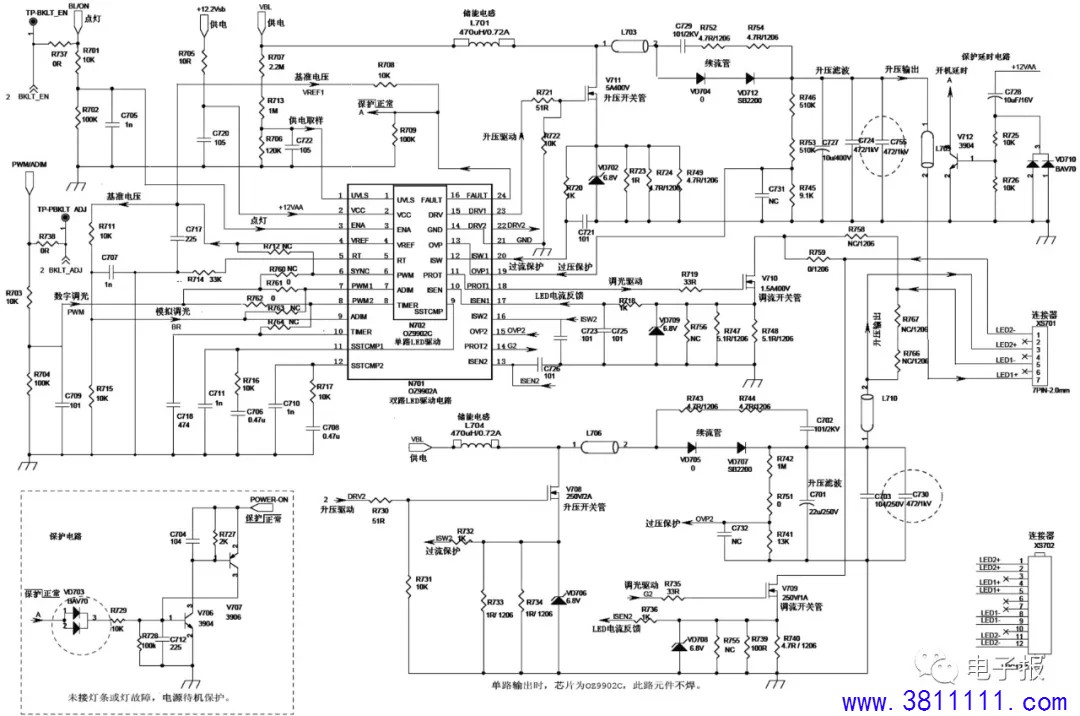

遥控开机后，开关电源输出的+65V为升压输出电路供电，同时经R707、R713与R706分压取样后为N701的1脚提供3V以上高电平检测电压；+12Vsb经R705为N701的2脚供电。遥控开机后主板送来的BL/ON点灯电压，经R701与R702分压后，送到N701的3脚，背光灯电路启动工作，在4脚输出5V基准电压，为内外电路供电的同时，N701从23和22脚输出DRV1、DRV2升压激励脉冲，推动升压电路开关管V711、V708工作于开关状态，与储能电感和续流二极管、升压电容配合，将+65V电压提升到+105V左右，为两路LED背光灯串供电。同时N701从18和14脚输出PROT1、PROT2均流激励脉冲，推动均流控制开关管V710、V709工作于开关状态，对两路LED背光灯串的电流导通频率和时间进行控制。由于V711、V710和V709、V709组成的升压输出和电流调整电路相同，下面以前者V711、V710组成的升压输出和调光电路为例，介绍其工作原理：

N701从23脚输出DRV1激励脉冲为正半周时，V711导通，+65V供电经储能电感L701、V711的D-S极到地，储能电感L701上的电流逐渐增大，开始储能，在电感的两端形成左正右负的感应电动势。

23脚输出DRV1激励脉冲为负半周时，V711截止，电感两端的感应电动势变为左负右正，由于电感上的电流不能突变，与+65V叠加后通过续流二极管VD712给输出电容C727充电，二极管负极的电压上升到约105V。

DRV1激励脉冲正半周再次来临，V711再次导通，储能电感L701重新储能，由于二极管不能反向导通，这时负载上的电压仍然维持+105V电压。正常工作以后，电路重复上述步骤完成升压过程，将+65V提升到105V左右，为LED背光灯串正极供电。

N701从18脚输出PROT1调光激励脉冲为正半周时，V710导通，LED背光灯串点亮；当PROT1激励脉冲为负半周时，V710截止，LED背光灯串熄灭。通过控制LED点亮或者熄灭的时间比来调节LED背光灯电流，一是调整LED背光源的亮度，二是保持各LED背光灯串之间亮度的一致性。由于调光脉冲频率都在100Hz以上，高于人眼的视频临界频率，故看不到背光灯的闪烁现象。

V710的S极电阻R756、R747、R748为LED背光灯电流取样电路，在S极产生的电流取样电压，经R718反馈到N701的17脚ISEN1，N701根据反馈电压的大小，一是对该路LED背光灯串的电流进行控制，二是与13脚输入的另一路电流检测ISEN2反馈电压进行比较后，产生均流控制电压，对两路LED背光灯串的电流进行均流控制，达到LED背光源亮度一致的目的。

3. 调光电路

主板送来的PWM/ADIM调光控制电压，经R703与R704分压后送到N701的7、8脚，输入一个占空比可调的方波信号，对两组调光驱动电路的频率或脉宽进行调整和控制，控制LED点亮或者熄灭的时间比，达到调整LED背光灯亮度的目的。该脚电压高于2V时，调光MOSFET开关管进入开关工作状态，背光灯点亮；当该脚电压低于0.8V时，调光MOSFET开关管关断，背光灯熄灭。实际应用时该脚电压在3.3V~5V之间。

N701的9脚为模拟调光电压输入端，该脚电压在0.5V~1.5V之间可调整背光灯亮度，由于该电路采用数字脉冲调光方式时，9脚电压通过R711与R715对5V基准电压进行分压，获得3V固定电压，采用最大亮度设置。

（二）保护与调整电路

该背光灯驱动电路N701(OZ9902A)具有多种保护功能，当背光灯升压电路和调光电路发生过压、过流、短路、开路故障时，均会进入保护状态，背光灯电路停止工作。

1. ISW升压开关管过流保护

OZ9902A芯片的20脚ISW1和16脚ISW2为过流保护检测输入端，检测电压在芯片内部进行比较，控制升压开关管V711、V708的导通时间。

R723、R724、R749是V711的S极电流检测取样电阻，R733、R734为V708的S极电流检测取样电阻，取样电压分别通过R720、R732送入OZ9902A的20脚和16脚。当升压开关管V711、V708电流过大时，送到OZ9902A的20、16脚过流保护取样电压ISW1或ISW2升高到保护设定值时，OZ9902A内部保护电路启动，OZ9902A停止工作。

2. OVP升压输出过压保护

OZ9902A芯片的19脚OVP1和15脚OVP2为过压保护检测输入端，R746、R753与R745分压对C727两端输出电压进行取样，送到OZ9902A的19脚；R742、R751与R741分压对C7015两端输出电压进行取样，送到OZ9902A的15脚。当升压输出电压过高时，取样电压OVP1或OVP2升高到保护设定值3V时，OZ9902A内部保护电路启动，OZ9902A停止工作。正常工作时该脚电压在0.2V~3V之间。

3. OVP升压输出短路保护

当升压输出电压对地短路时，OVP电压低于0.2V时，OZ9902A保护电路也会关断锁死，短路故障排除后，方能重新启动工作。

4. UVLS供电欠压保护

OZ9902A芯片的1脚UVLS为供电电压检测输入端，内设欠压保护电路。+65V经R707、R713与R706分压取样后送到OZ9902A的1脚，该脚电压高于3V时OZ9902A正常工作；当该脚电压低于3V时，OZ9902A内部保护电路启动，进入锁死保护状态，OZ9902A停止工作。

（未完待续）
