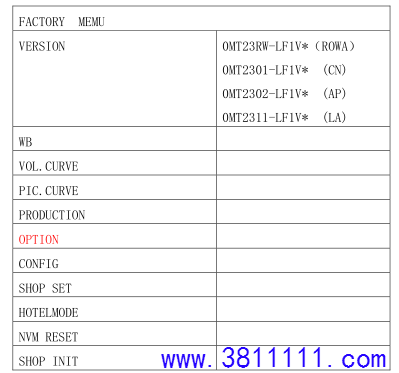

乐华 MT23 机芯调试和软件升级说明 版本：V4.0 包涵机芯 乐华机型 MT23 LCD24R19、LCD24R19A、LCD26R19、LCD32R19 MT23B LCD22R09、LCD26R30、LCD32R30 升级记录: 1.V4.0 版升级内容有: (1).工厂菜单中取消 ADC 项,见 P3/P6. (2).工厂菜单中增加 Game OPTION,见 P3/P12. (3). 工厂菜单 PRODUCTION 中增加 GAMMA 项,见 P8. (4).工厂菜单中的屏参和 NVM 数据作了修改,见 P14. 一、概述： MT23 芯片的液晶电视是集视频、电脑显示功能于一身，具有高显示品质及体积小、重量轻等优点，同时具有省电等特性。 二 、工厂菜单的进入方法 ◆进入工厂菜单： 方法一：在任何信源下，进入主菜单，将光标停在对比度一项上，然后按 9735（任意情况有效），此时屏幕上就会弹出工厂菜单界面，如下：

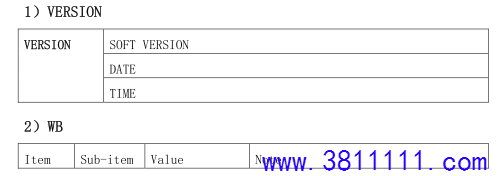

图1 方法二：在工厂菜单 PRODUCTION 选项下，如果设置“FacMode”和“FacHotkey”为“on”状态，则工厂菜单热键打开，此时在屏幕左下方会出现符号“P”.此种情况下，在没有菜单的时候，直接按遥控器上的“RETURN”键就可以直接进入工厂菜单。 注：进入工厂菜单下的子菜单后可按“MEMU”键返回上一级菜单。 ◆ 退出工厂菜单： 1，按“EXIT”键任何菜单下直接退出工厂菜单； 2，按“MEMU”键一级级退出工厂菜单； 3，如果工厂热键打开，关机再开机后仍然有效，需要在工厂菜单里关闭工厂热键和工厂模式。 三、查看软件虚拟编码的快捷方式 ◆ 进入工厂菜单便可看到如下版本信息： VERSION:V8-0MT23**-LF1V*** MM/DD/YY 代表软件版本日期 HH/MM/SS 代表软件版本时间 以上信息指主 MCU 的软件虚拟编码和版本日期，其中**代表软件编码；***代表版本流水号， 四、整机调试步骤 （一）仪器 1，RF 工厂信号； 2，2329 信号源； 3，白平衡自调仪； 4，色温计 CA210; （二）ADC 自调 MT23 机芯免 ADC 自调，工厂中的 ADC 不需要任何调整； （三）工厂菜单 WB（白平衡）调节 调整此项前请确认白平衡仪已校正,本机需要调整 AV,YPbPr,HDMI1 和 PC 四种信源，白平衡调试需要对标准色温进行调整,冷色温,暖色温为偏余量； (标准色温：X=280,Y=290;暖色温：X=300,Y=305;冷色温：X=270,Y=270) 3.1.参考仪器及信号： 2329 的 Pattern113(亮场)、Pattern114(暗场)，Timing38(PAL) 3.2.调试方法和步骤 3.2.1.进入工厂菜单 WB 选项； 3.2.2.输入 PAL 制式的暗场信号； 3.2.3.调整 R-offset,B-offset 的值,使色坐标值为(X=280+/-5;Y=290+/-5)； 3.2.4.输入 PAL 制式的亮场信号； 3.2.5.调整 R-gain,B-gain 的值,使色坐标值为(X=280+/-5;Y=290+/-5)； 3.2.6.重复步骤 2~5,直到暗场和亮场的色坐标值都为(X=280+/-5;Y=290+/-5)； 3.2.7.更改信源，重复步骤 2-6，使各信源白平衡达标。 3.3.自动白平衡调整 3.3.自动白平衡调整 工厂根据自动白平衡调试的方法和要求,连接电脑,色温仪及信号源(2329)等相应设备,设置程序,完成自动白平衡调试工作,详细过程按公司自动白平衡调整的相关技术文件. 备注：为了提高生产效率，在屏的一致性好的情况下,白平衡数据可用参考的初始值(此值由试产的时候总结出来一套中间数据),不需要调整. 备注：为了提高生产效率，在屏的一致性好的情况下,白平衡数据可用参考的初始值(此值由试产的时候总结出来一套中间数据),不需要调整. （四）各信源检查 分别切换到各信源通道，进行图像和声音的检查，是否正常； TV 通道进行搜台抽检，观察有无漏台及画面显示和声音是否正常。 （五）DDC&EDID&HDCP 测试 1，VGA 和 HDMI 各自有不同的 EDID 内容信息，存储在 EEPROM 芯片中固定的地址段，本机生产时可以不用检查； 2，HDMI 信源要检查 HDCP KEY 有无设置正确。 （六）工厂的初始化 完成检查后，进行工厂的初始，点 SHOP INIT 进行，内容如 SHOP SET 设置；若订单要求无法满足，请按订单要求完成设置。 五、工厂菜单定义 工厂参数由 PE 制作种子时设置完成，外销批次请参照订单进行设置，生产直接抄写 EEPROM 数据，生产线进行检查，免调。对于中国区销售机器，请将 SSC ADJUST(展频)设置为 ON，满足 3C 的 EMI 测试；语言设置为中文和英语；TV 制式设置为AUTO，PAL，D/K,I;AV 制式设置为 AUTO,PAL,NTSC.

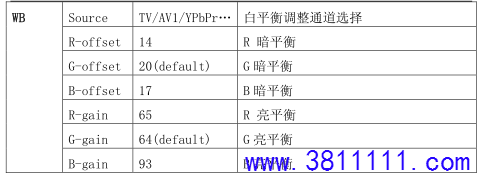

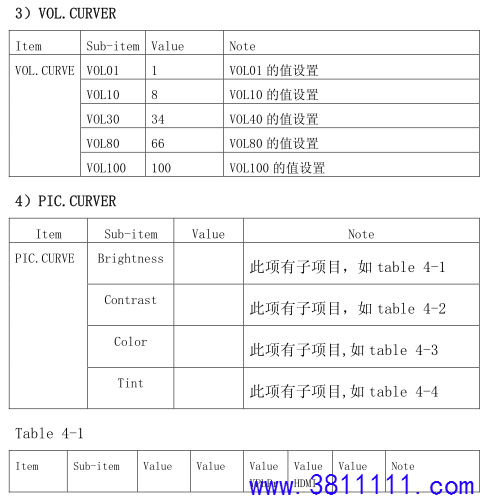

图2-3 Note:白平衡需要调整通道为 AV,YPbPr,HDMI1 and PC. 白平衡数据是根据具体屏定的，每个屏的默认参数不一样。119 版本以前的软件，请 PE 做种子时跟进试产数据；119 版本后，软件可以自动初始化，请以初始化 数据为准。 3）VOL.CURVER

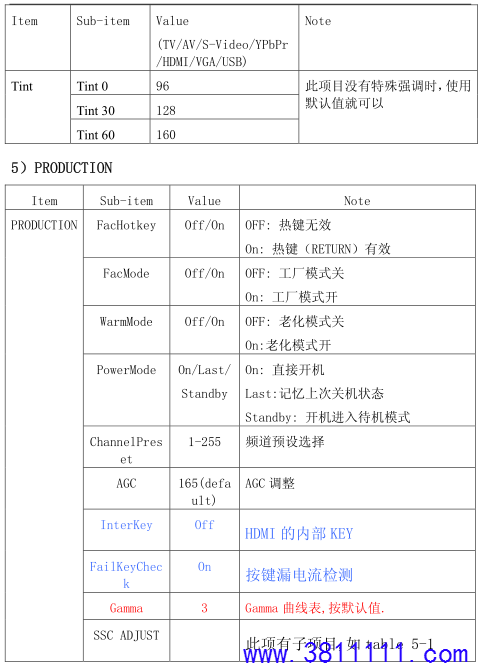

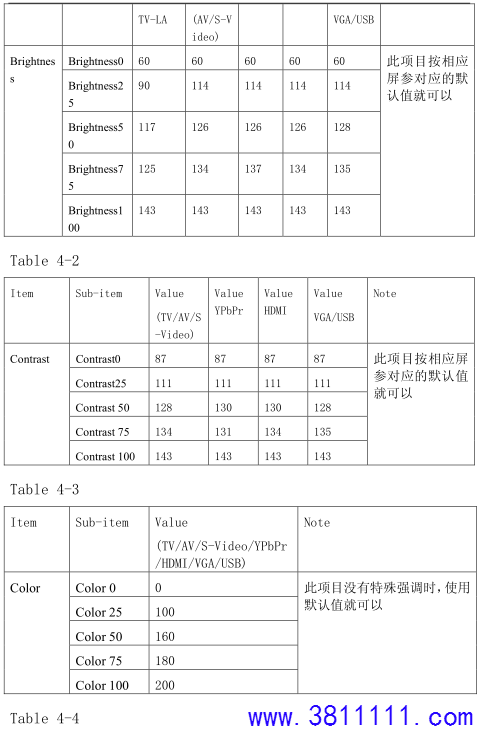

图4-6 NOTE: Interkey 是针对设计样机的记忆 IC 中无 HDMI KEY 而设置，生产时请设置为 Off; FailKeyCheck 为漏电流按键保护功能，请使用默认值 On. Table 5-1

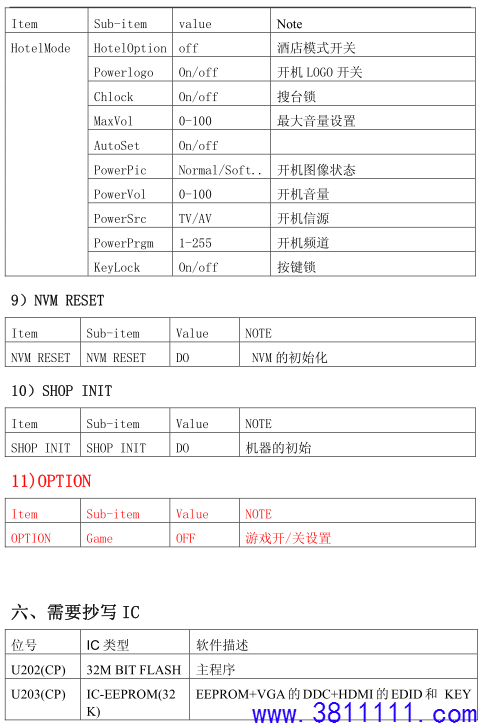

图7-8 NOTE: Backlight 确定时，请先看 APP 下的 Backlight 功能，阳光对应亮，节能对应暗。若对，不需要更改，若不对，改到相反的数据。

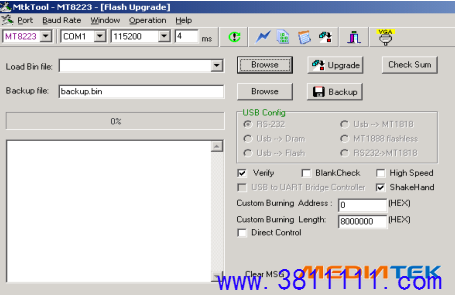

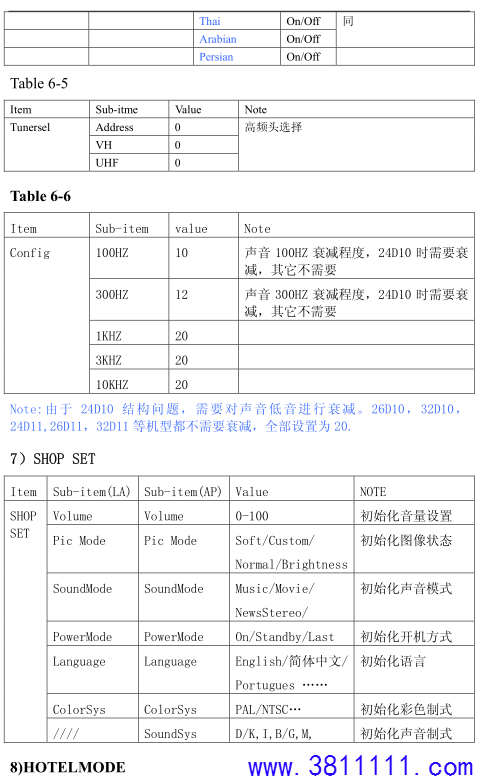

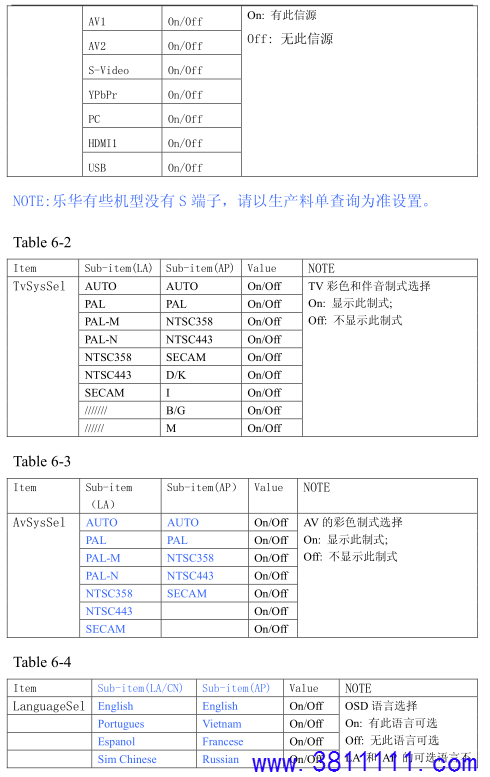

图9-12 七、软件（主程序）在线升级的方法 1） 通过串口在线升级 将主程序升级工具板分别连接于 PC 和主板的 P205 插座（或用全独立的 VGA线连接于 VGA 口），运行电脑中已安装好的“MTKTOOL.exe”程序，如下图示。下载要更新的软件，选择芯片的型号为 MT8223，然后点击“Upgrade”进行软件的更新。

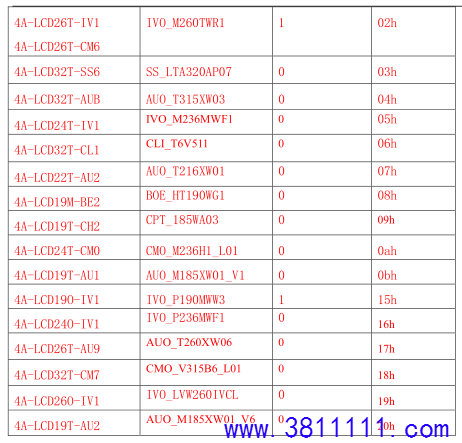

图13 2）通过 USB 接口在线升级 A,将要更新的主程序命名为 MT23LF.bin,将文件拷贝到 U 盘然后将 U 盘插入机器侧面的 USB 口； B,开机后在主菜单中应用小项选择软件升级，进行点击，系统会提示“检测到升级软件 升级？按播放键开始”，然后点击 “OK”键进行升级； C,升级过程中，会显示升级的进度； 升级完成后系统会自动重启，重启后需要进行一次 NVM reset,然后再进行工厂数据的设置。 八、屏参和地区的选择 1，通过工厂预设数据完成 ProjectID 设置； 2，通过串口工具修改 NVM 数据完成 Project ID 的设置。 使用 MTKTOOLs（如上图）中的“R/W register”中 EEPROM 进行修改,对应的地址为 00000009，此版本软件时对应关系如下：(以下屏参从 131 版软件开始执行)
图14-15 备注:由于 131 版本以后的软件重新分配了屏参的 NVM 数据,若用 131 版本以后的软件升级131 版本以前的旧软件,有些机型会出现屏参不对造成黑屏现象,所以在生产和维修中需要注意. |
