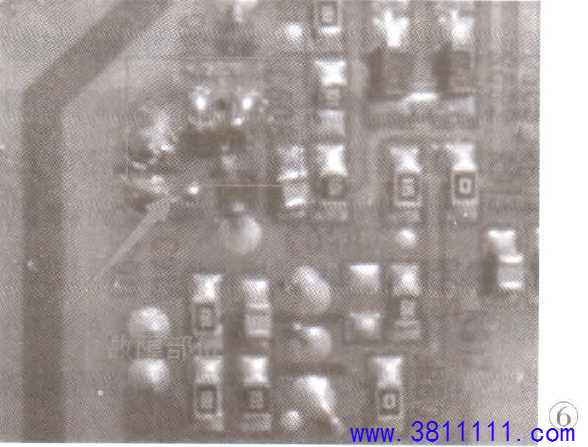

一台长虹55Q2R型液晶电视，上电后指示灯亮，二次开机后背光不亮，且电源部位有异响。 分析检修:本机电源板型号为HSL90D-6S7180。上电测得电源板输出的12V电压只有6.7V，初步判断故障在电源部分。测量12V电压产生电路IC的供电(VCC2)在8V~10V间波动，明显异常。怀疑VCC2电路存在短路或者过流现象。为方便维修，取下电源板接上假负载，采用断开法判断，当断开N609③、④脚后，12V输出电压恢复正常，判断N609所在电路有故障。经查，N609②脚外接三极管Q607损坏，该元件位置如图6所示，更换Q607后试机，故障排除。
|
