Gululu 智能水杯不能正常工作的维修

Gululu 智能水杯不能正常工作的维修

一只Gululu 智能水杯，放到无线充电底座上时，无线充电底座的待机指示灯熄灭，但水杯的屏幕不亮，也没有任何提示音。

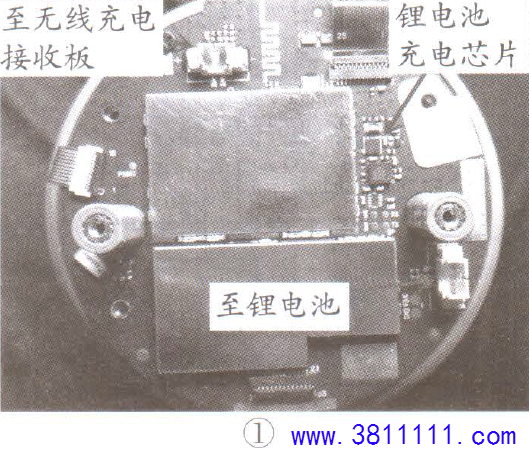

揭开杯底的灰色胶垫，拆下固定螺丝，可见无线充电接收板、磁感应线圈、徨电池等元件(如图1 所示) 。拔下无线充电接收板与主板的连线，把水杯放在无线充电底座上，测量无线充电接收板的输出电压为5V ，说明无线充电接收板输出电压正常。拔下主板上捏电池的连线，测量程电池插座P + 、P 一端之间电压为OV ，明显异常。拆开电池外部塑料纸，发现电池内置充放电保护板。测量保护板上B + 、B 端间电压为2.87V ，看来电池的电芯不一定损坏。将无线充电接收板和毛里电池的连线都与主板连接好，再把水杯放到无线充电底座上，测量无线充电接收板的输出电压仍为5V ，但锂电池插座P + 、P 端之间电压为2.07V ，保护板上B + 、B 端之间电压也仍为2. 8 7V ，看来主板上的徨电池充电控制电路有问题，使其输出电压只有2 . 07V ，导致理电池电芯欠充电，锂电池内置充放电保护板起控关断了输出，水杯电路失电不工作。

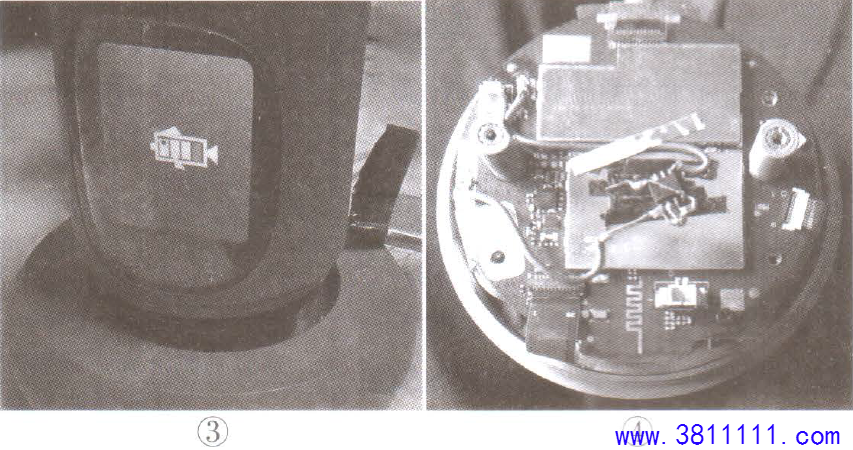

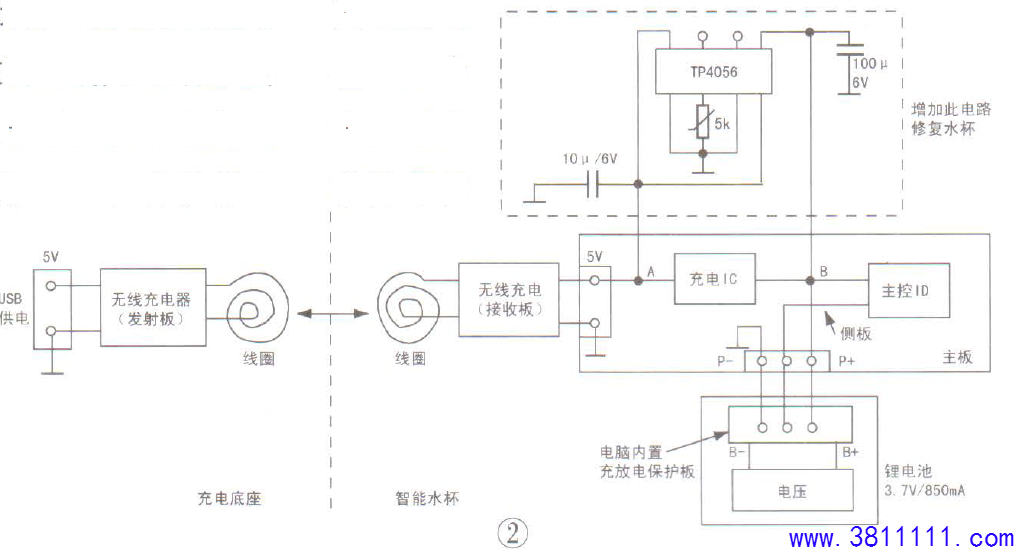

电路框图如图2 所示，无线充电接收板的输出电压5V 端(A 点)与一只6 脚芯片的④脚相连，而锂电池的P +端(B 点)与芯片⑥脚相连。从线路走向看，该芯片应是充电控制IC o 在路测量该芯片各脚对地阻值无短路现象，怀疑芯片内部功率管劣化导致输出电压偏低。外接一块TP4056 徨电池专用充电板试验(A 点接TP4056 充电板的输入端， B 点接TP4056 充电板的输出端， TP4056 充电板的地接主板地) ，水杯能自动开机，且屏幕上显示充电进度条，如图3 所示。在充电过程中，测量电池插座P 十、P一端及电池保护板上B + 、B 一端之间电压均间电压均在同步上升，看来，故障原因是主板上充电芯片损坏。由于杯内空间有限，于是笔者对TP405 6 充电电路进行简化{充电电流设为400mA) ，并飞线连接，如图4 所示， 上电试机，故障排除。

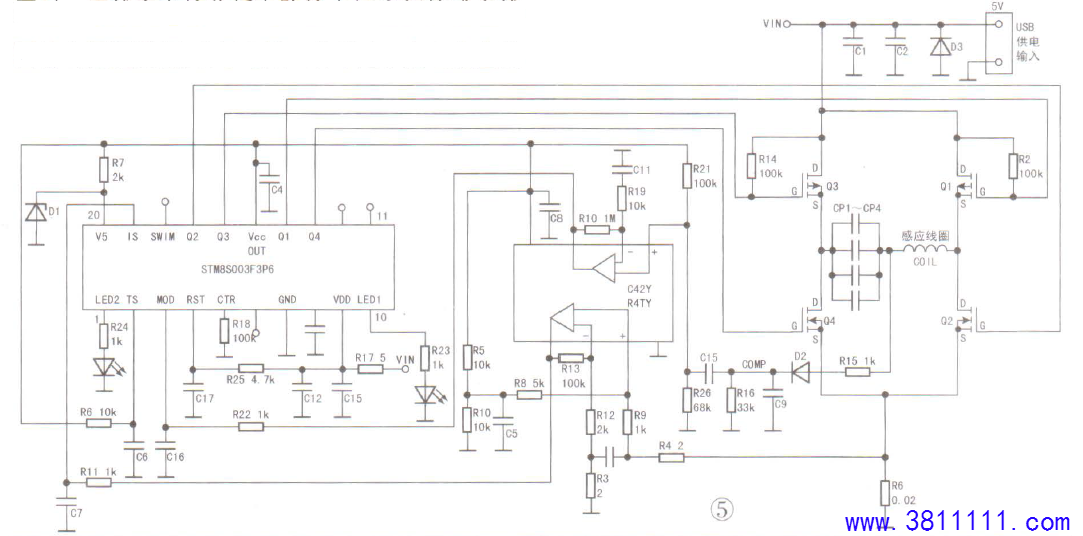

该水杯无线充电底座实绘电路如图5 所示，充电底座由芯片STM8S003F3P6 控制。该芯片采用四只场效应管Ql~Q4 组成全桥电路，在5V 低电压情况下提供较大功率输出，以推动感应线圈CO IL 产生磁场。水杯底部的感应线圈输出感应电压送给无线充电接收板，输出5V 电压供给主板。同时，无线充电接收板电路给水杯底部的感应线圈输出通讯数据,表示电路工作状态。充电底座的感应线圈感应到的数据电压经过运放放大后送给

芯片③脚，芯片发出指令:待机LED 熄灭， Ql~Q4推动感应线圈产生正常的磁场。电阻Rl 的压降正比于Ql ~Q4 的工作电流，此压降经运放放大后送给芯片⑩脚， 芯片以此调整Q l~Q4 的驱动脉冲脉宽，以稳定感应线圈产生的磕场大小。当水杯中的无线充电接收板的5 V 电路过流时，芯片③脚检测到这-异常信号后会发出指令，待机LED 闪烁，并且控制Q l~Q4 进入低功率输出状态，以避免电路损坏。
