ZONGDA牌ZDAV-1300功放左声道异常故障检修

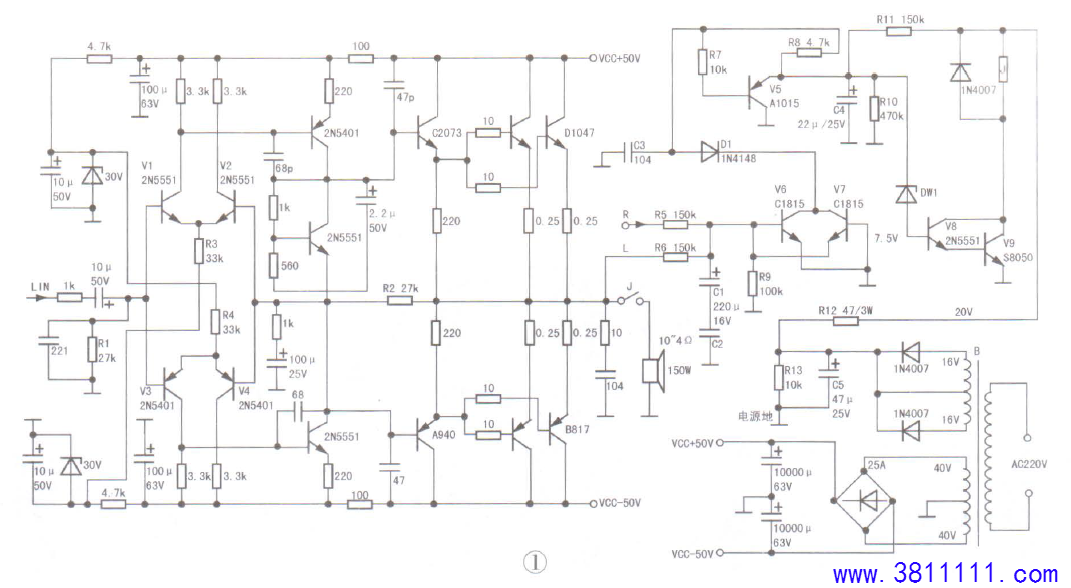

一台ZONGDA牌ZDAV-1300功放，通电后左声道音箱发出很大的啸叫声，然后无声。拆机观察，未发现异常。在路测量功率输出电路，没有明显击穿和开路现象。上电试机，测得右声道音箱接线柱之间的电压为OV，左声道接线柱之间的电压竟然高达40V，如此高的直流电压来自哪里?为便于检修，特实绘出左声道功放电路，如图1所示。

该电路是一款经典全对称OCL音频功率放大电路，电源变压器次级主绕组输出双AC40V电压，经整流滤波获得+50V电压，供功率输出级使用。次级双AC16V副绕组输出的电压经全波整流滤波得到约20V直流电压，通过R12为扬声器保护电路供电。左、右声道输出中点电压分别经电阻R6、R5送给V6的基极及V7的发射极。电解电容Cl、C2反极性串联，构成无极性电容，旁路经R6、R5窜过来的音频信号，以防止继电器误动作。通电后，20V直流电压经Rll对C4充电，由于C4两端电压不能突变，加之Rll的阻值较大，所以需经过一段时间后C4两端电压才会使7.5V稳压二极管反向导通(此时C4两端电压约为8.9V),V8、V9也随之导遇，继电器吸合。在此过程中，而一直处于截止状态。当输出中点电压失常时，V6或V7导遇，V5因基极电压降低而导遇，C4两端电压降低。则DWl截止，V8、V9也随之截止，继电器触点断开，以保护扬声器。重点检查电阻Rl~R4及三极管Vl~V4，未发现异常。用放大镜仔细观察电路板，发现位于螺丝钉垫片下的地线断裂，造成前置差分放大电路与电源电路不接地，从而导致左声道输出直流电压异常，并连带损坏扬声器。先用粗铜线连接断点，然后更换扬声器后试机，故障排除。
