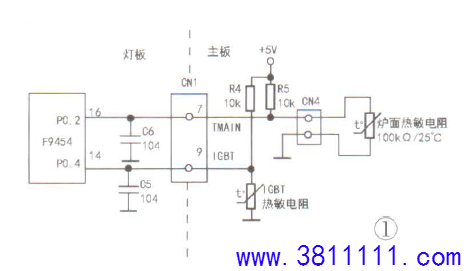

万家乐电磁炉故障检修两例 例1: 一台万家乐MC -20BF 电磁炉，放锅开 机，几秒后显示"E1" ，不加热。 分析检修:查看《家电维修>>2019 年第1 期电 磁炉故障代码速查表，得知"E1 "表示炉面温度过 高。该机刚开机就显示"E1" ，怀疑炉面温度检测电 路有故障。 上电测得主板(板号为18AD-DY) 上的300V 及18V 、5V 电压均正常。转向检查温度检测电路， 如图1 所示，测得插座CN1 ⑦脚炉面温度检测 (TMAIN) 电压为0 .47V ， ⑨脚(IGBT 温度检测)电 压为4.58V ，两者相差明显。断开主板通往灯板的 排线，测上拉电阻R5 及炉面热敏电阻均正常。在 路测量灯板(板号:MC18BF -KZ) 侧CN 1 ⑦脚对 地阻值为l.l kO ，远小于⑨脚对地 阻值。检查CN1 ⑦脚外围元件，发 现C6 漏电。更换C6 后测得单片机 F9454 ⑩脚在路阻值已升至 27.3kO ，上电试机，故障排除。
例2: 一台万家乐MC一18E 电磁炉，上电后无 任何反应。 分析检修:拆机目测，发现10μF/400V 滤波 电容已炸开，保险管F1 巳熔断;在路检测，发现整 流二极管D1 断路、D8 短路，限流电阻R1 01 断 路。更换上述损坏件后加电，机器无上电"滴"音。 测低压电源18V 正常，但5V 电压偏低至2. 6V。测 三端稳压块IC3( 78L05) 的限流电阻R106 正常， 更换IC3 无果。断开灯板与主板相连的排线后5V 电压正常，由此判断故障在灯板。转向检查灯板， 当断开单片机(S3F9454 )供电端20脚时， 5V 电压 正常。断电检测，发现单片机20脚对地阻值很小， 判断单片机损坏。网购灯板(软件版本号为 。MC16A一V2.1 )，换上后试机， 故障排除。相关电路如图2 所示。 |
