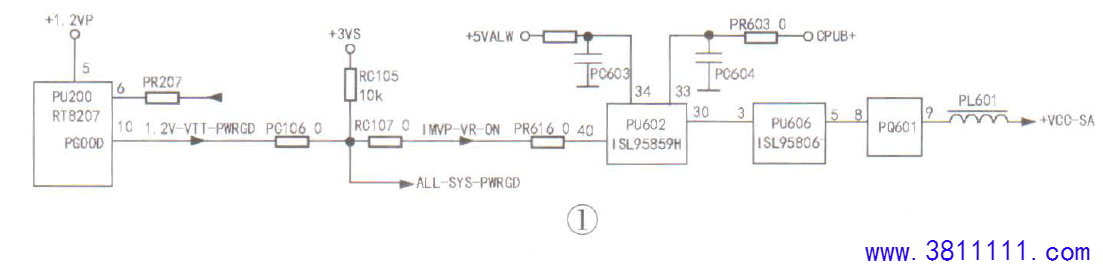

DELL 15-5000 笔记本电脑不显示故障维修 一台DELL 15 -5000 笔记本电脑(板号为 LA一D801P) ，开机后不显示。 外接可调电源，待机电流为0.25A。断电后测 量主板上+1. 2V_DDR (四代内存主供电)、 +1.0V VCCST ( 维持电压)、+1.0VS_VCCIO ( 总线 供电)、二级电压+5VS/+3VS 、+VCC_SA ( 处理器 管家供电)、+VCC_CORE (CPU 处理器核心供 电)供电端电阻，无明显短路现象。 接下来对照英特尔6 代单U 标准时序检查 下述供电: +1.2VP( +1. 2VP 经可P200 节点后更名 为+1. 2V) 内存主供电，测试点为PL200 输出端; +2.5VP( +2.5V _MEM 内存供电，经PJP802 隔离点 连接到+2.5VP ) ，测试点为PC804 两端;+3VS 二 级供电，测试点为UZ3( EM5209V)⑧脚;+5VS 二 级供电，测试点为UZ3 ( EM5209V )13脚; +1.0V VCCST 总线供电( 经RZ4 节，点后更名为+1.0V VCCSTG) ，测试点为电容CZ6 两端;+VCC_SA (处理器管家供电) ，测试点为电感PL601 输出端。实测发现，除+VCC-SA 电压为OV 外(正常值为O.85V) ，其他电压均正常。+VCC-SA 电压由PU602 ( ISL95859H ), PQ601 、PL601 等元件组成的PWM 电路产生，如图1 所示。测量PU602的34脚(VCC) 电压为5V ，33脚(VIN) 电压为19V ，均正常，但⑩脚(VR_ENABLE ，芯片的开启信号)电压为OV ，正常值为3.3V 。怀疑PU200( R T8207 )⑩脚至PU602 ⑩脚之间的电路有问题，断电测量 PU602⑩脚对地阻值为3000 ，无明显异常。当 PU200⑤脚(VDDQ) 得到1. 2V 供电， ⑥脚(FB) 电 压检测输入正常肘，⑩脚(PGOOD) 开漏输出，12V-VTTJWRGD 信号由电阻RC105 上拉到 +3VS 产生3.3V 的开启信号，经RC107 、PR616 送到PU602⑩脚。怀疑RC105 电阻开路，拆下检 测确已开路，换新后故障排除。 |
