三洋帝度滚筒洗衣机，上电后按面板电源键没有任何反应，面板灯也不亮的维修

一台三洋帝度滚筒洗衣机，上电后按面板电源键没有任何反应，面板灯也不亮。

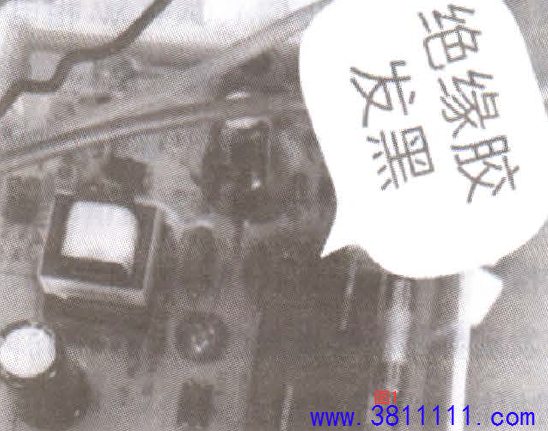

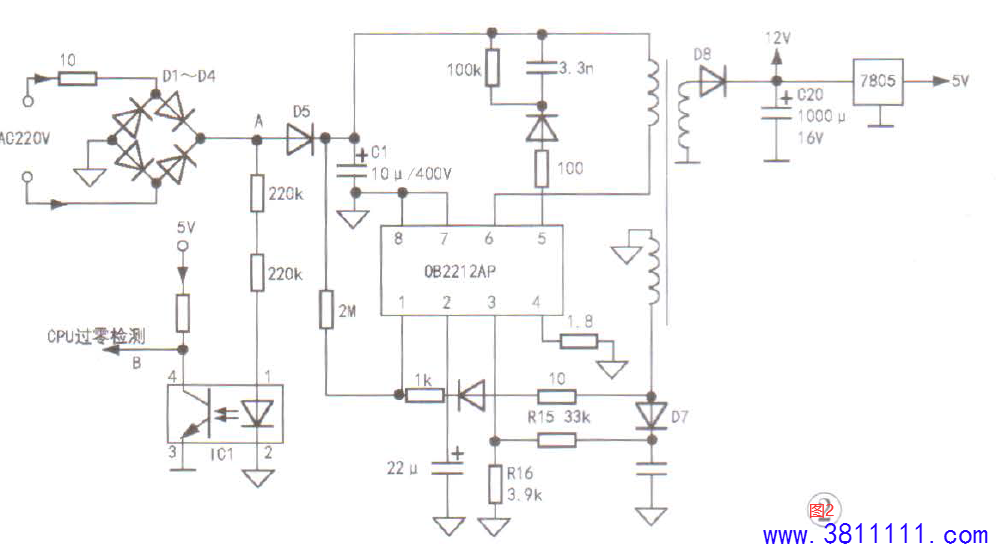

拆机目测，电脑板上有一处绝缘胶已发黑，如图1 所示。去掉变色的绝缘胶，下面是两只220kΩ的电阻，检测这两只电阻正常。该机开关电源芯片型号是OB2212AP ，实绘电路如图2 所示。

此电路没有稳压光耦合器，芯片③脚通过R15 、R16 检测经D7 整流后的电压来稳压，即间接取样，虽然稳压精度稍差，但电路简单。测芯片的⑤、⑥脚和⑦、⑧脚均巳击穿， ④脚外攘的1. 8Ω电阻己烧断，电容C1 (10μF / 400V) 顶部微微突起。因线路板被绝缘胶灌封，无法取出，于是在塑料框架背面相应部位开孔检查，发现开关变压器初级绕组断路。拆下变压器检查，发现引出线烧断，且有严重打火痕迹，芯片应该是这个原因烧坏的。查此变压器冷地端只有一个输出绕组，其感应电压经二极管D8 整流、C20 滤波后供给三端稳压器LA7805 。板上有几个继电器，线圈电压都是DC12V 的，据此判断该开关电源次级输出的电压为12V 。 由于没有同型号变压器，决定外接12V 开关电源。

须注意的是，在本机开关电源中，市电全桥整流输出端(A 点) ，还接有两只220kn 电阻和光耦合器IC1。

因该桥式整流输出端没有接滤波电容，其输出电压是一个频率为100Hz ，电压最小值为0V ，最大值约310V 的脉动电压，如图3 所示。当A 点电压高于一定值时， ICl 内部发光营导通，次级的接收管也导通， B 点发出低电平;当A 点电压低于一定值时， IC1截止， B 点输出高电平，这样在交流电压每次过零点时， B 点会输出一个脉冲， CPU 据此判断交流电源电压的过零点，这个电路即是过零检测电路。D5 是隔离二极管，使A 点电压不受滤波电容Cl 的影响，因此外接12V 电源时，不能拆除D5 ，并且保留原电路板上的D1~D4 。于是拆除外接电源板上的整流电路，从Cl 正负端接两根线到外接电源板的300V 滤波电容两端(以使过零检测电路可以正常工作) ;在外接电源板12V 滤波电容两端接两根结到电容C20 的两端即可。改动后上电试机，故障排除。
