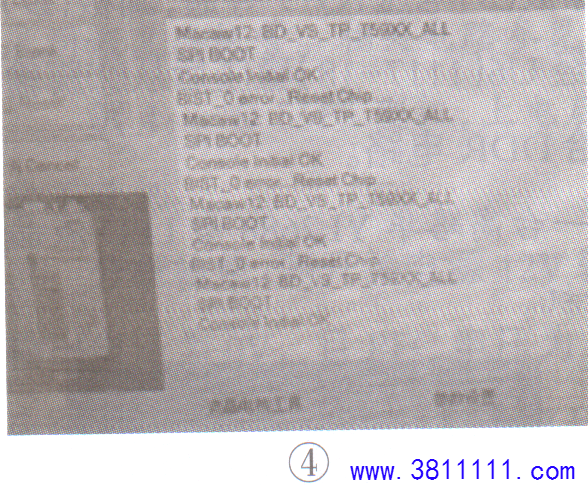

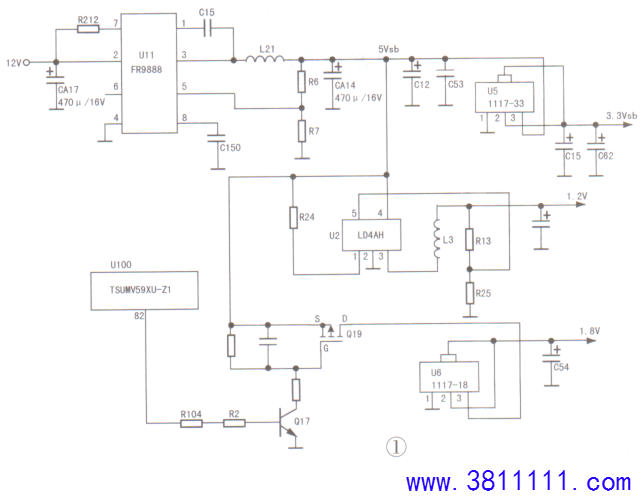

检修实例1:一台高路华YL2688型LED液晶电视,红灯亮不开机。 分析检修:上电,测量开关电源输出的12V电压及DC-DC电路输出的5Vsb.3.3Vsb.1.2V电压均正常。连接上编程器与电脑,上电查看开机打印信息，显示如图4所示，第4行出现“BIST-0error”字符,说明系统对DDR检测失败。 该机并没有外挂DDR,而是将DDR集成在主芯片内部,转向检查DDR供电,发现U6②脚电压接近0V,但U6③脚电压为正常值5V。断电,在路测量U6②脚对地电阻,无短路现象,怀疑U6不良，换新U6后试机,故障排除。 检修实例2:一台高路华YL2688型LED液晶电视,三无。 分析检修:该机.上电后指示灯不亮,怀疑开关电源有问题，但实测开关电源输出的12V电压正常。接下来测量DC-DC电路输出电压，发现 5Vsb电压仅为0.8V。测U11②脚12V供电及⑦脚使能电压均正常，检查滤波电容CA14及反馈电压电阻R6、R7也未发现异常，测5Vsb电压端对地电阻，无短路现象,判断U11不良。换新U11后试机,故障排除。
|
