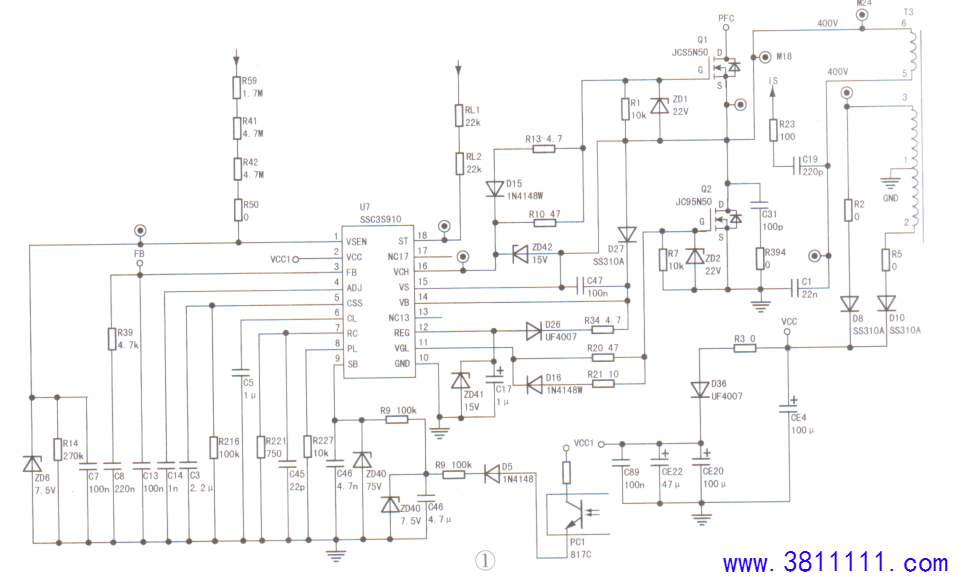

例1:一台55F5型机，三无。 分析检修:测得开关电源输出的12V、48V均为0V，U7②脚(VCC)电压为14.1V，12脚.14脚电压分别为9V.7.6V，明显偏低。检查12脚外接元件ZD41、C17正常，替换12脚、14脚之间的二极管D26后检测，12脚电压升至12V，14脚电压升至208.8V，开关电源输出的12V、48V正常，故障排除。 提示：D26与C47、Q1、Q2组成一个自举升压电路，当LLC电路启动后，U7的15脚浮地电压上升，在C47作用下①④脚电压抬高，为16脚高边驱动器提供高电压。由于D26工作频率较高，所以采用恢复二极管。相关电路参见图1。 例2:一台55F5型机，上电后指示灯亮，但二次不开机。 分析检修:测开关电源12V输出正常，但48V输出电压为0V，且PFC电压为300V，说明PFC电路没工作。该机PFC电路由FA5696N(U11)与 Q26、L1、D9组成。测U11⑧脚供电为0V，明显异常。该组供电来自主开关电源的VCC电压，如图2所示。Q4、PC1等元件组成的开/待机控制电路，Q23、ZD8等元件组成串联稳压电路。测得Q23的c极电压为18V，但b极电压为0V，不正常。试将PC1③、④脚短接，Q23的b极电压仍为0V，说明电阻R283开路。代换R283后，Q23的e极输出16V电压，PFC电压升至390V，主开关电源输出的12V、48V恢复正常，故障排除。 例3:一台55F5型机，三无。 分析检修:上电，测得12V输出电压瞬间有输出但随即降为0V，怀疑故障系保护启动所致。测U7②脚电压为13.9V，且波动;③脚(FB)电压为0.19V(正常值约为0.4V)，12脚正常电压值为12V。检测U7③脚外围电路，发现该脚外接由Q22，Q7，ZD33组成的12V过压检测电路。当12V过压时，ZD33击穿，Q22，Q7迅速饱和导通，在光耦PC2作用下，U7③脚电压下降。 检查上述电路，发现Q22的c、e极击穿更换Q22后试机，故障排除。
|
