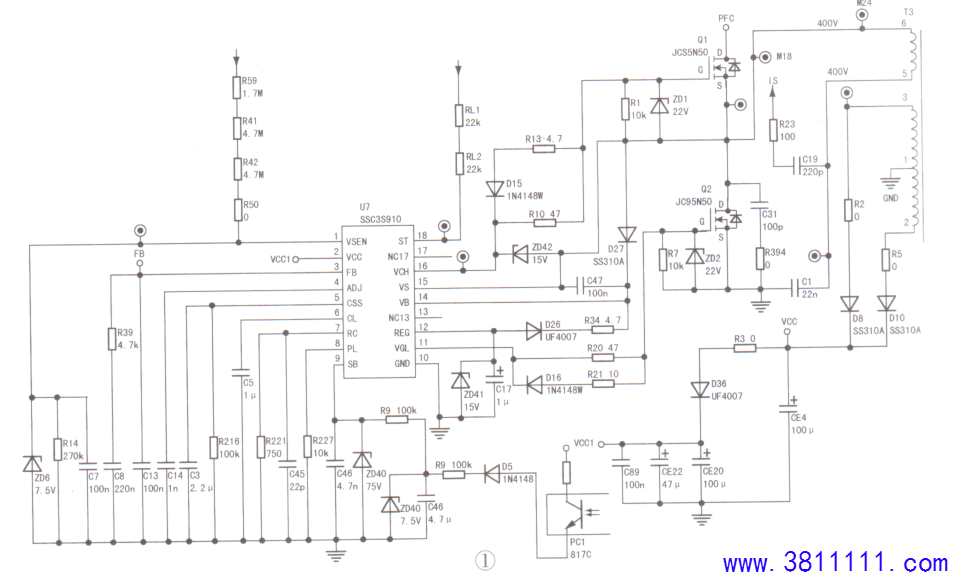

一台创维50G2A型液晶电视机开机三无什么也没有。 分析检修:在创维168P-L5K01C-00开关电源中，SSC3S910(U7)与Q1、Q2、T3、C1组成LLC功率转换电路，输出12V电压，如图1所示。U7①脚为交流AC检测端，外接分压电阻R50、R59、R41、R42、R14及稳压管ZD6等元件，当此脚电压低于1.15V时，U7停止输出驱动脉冲。正常时，①脚电压为1.3V。整流后的市电电压经RL1、RL2限流，通过18脚给IC内电流源向②脚外接电容充电，当②脚电压达到14V时，12脚内部的LDO电路输出12V电压，IC启动工作，11.16脚输出驱动脉冲，LLC电路振荡工作，开关变压器T3初级①-③.①-②绕组的感应电压分别通过D8.D10整流，CE4滤波得到VCC电压，经D36给U7以取代启动供电。LLC电路工作后，振荡电容C1两端电压经C19、R23、R221、C45平滑滤波后送入⑦脚，用于限制LLC最大工作电流。T3次级输出12V、48V电压，分别供给主板和背光电路。U7③脚(FB)外接稳压电路，在内电路作用下，调整11.16脚驱动输出相位和脉宽，以实现输出电压的稳定。在创维液晶彩电中，采用本型开关电源的主要有50G2A、55F5等机型。 拆机，检测电源保险管完好。上电，测电容CE1.CE2两端有300V电压，但12V、24V输出电压均为0V；测U7②脚(VCC)电压仅为10.5V，正 常时应为14V左右。断电，检查18脚外围元件及②脚外接电容CE22、CE20，均正常。测①脚电压为1.1V，偏低。检查①脚外接元件，发现电阻R59阻值增大，将其换新后试机，故障排除。
例2:一台50G2A型机,三无。分析检修:上电,测得开关电源输出的12V、24V电压约为0V;断电,测12V.24V整流管无短路,电源保险管完好。再上电,测U7②脚电压为13.8V,且不稳定,检查①脚、⑧脚外接元件,均正常;测12脚(REG)电.压仅为7.8V,正常时应为12V，怀疑U7内LDO调整器异常,但更换U7后故障依旧。U7的12脚外接有稳压管ZD41、干扰吸收电容C17和二极管D26,代换ZD41后试机，故障排除,看来本机故障原因应是ZD41性能不良。相关电路参见图1。 例3:一台50G2A型机，三无。 分析检修:测电源保险管正常。通电，测12V输出为0V，U7②脚(VCC)电压为14.1V(表明18脚启动供电通道无故障)，2脚电压为12V。检查Q1、Q2、D26及Q1、Q2栅极相关元件，未发现异常；代换C1后故障不变，检查U7⑦脚外接的电流检测元件均正常。U7⑨脚(SB)外接开/待机控制光耦PC1，参见图1。正常工作时，该脚电压约为5V，若该脚电压低于0.5V，则IC自动进入待机间歇振荡模式。待机时，PC1截止，U7⑨脚电压下降，U7进入待机状态。上电，测得U7⑨脚电压低于0.5V，检查其外围元件，发现稳压管ZD40软击穿，换新ZD40后故障排除。
|
