如何使用变频器进行相位转换和电机控制

你说的相位，实际上是旋转方向。三相异步电机，通过相差120度的交流电时候，会合成一个旋转的气隙磁场，磁场旋转方向会决定了电机旋转方向。而磁场的方向，是由对应电流方向决定的，如果任意调转了其中两相之间的线位置，电流相序会跟着改变，旋转磁场的方向也会颠倒过来了，电机就可以反转了，所以控制三相电流的相序，就能改变电机的旋转方向。


    变频器，就是一个可变频率和电压，已经能改变电流输出相序的交流可控电源，变频器要实现电机正反转，只要在内部“颠倒”输出电流的方向就可以了，也就是使用了软件和电子的方式来换向完成。

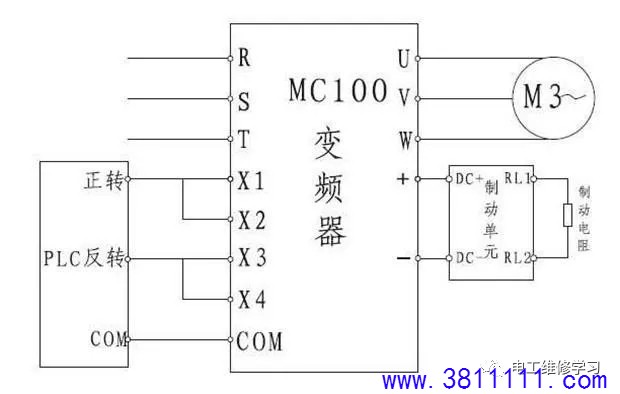

    市场上的变频器，都支持直接通过面板按键，外部端子和通讯等方式来反转电机的功能，这个是可以选择的，也可以设定了禁止反转电机的功能。这种反转的方式，本质是改变了电机的励磁磁场的方向来实现的。


    还有一种让变频器反转的方式，是一种特殊场合使用的，比如矢量控制场合，不太方便通过更换励磁方式来换向，因为磁场建立是需要时间的，如果利用了面板那种方式来操作，会有个时间差问题，而矢量控制时候，要求实时保持一定的扭矩输出，避免因为负载波动造成问题。这种情况，一般需要通过端子模拟量给定的速度信号反向来实现，可以理解成“电枢”上电流反向而引起对应磁场方向改变了，通过这种方式来反向，可以实现控制上的连贯一致性，当然要选择带有矢量控制的变频器才有这种功能了。


    矢量控制时候，有时候电机的速度方向和电流方向还是相反的，这时候电机工作在制动状态，会往母线发电了，让母线电压升高，需要外加制动单元和制动电阻来适当释放掉一点能量。

    变频器控制电机，只要控制好电压和频率的比例，电机就可以平稳运行了，根据电机有关的原理，不管输出的电压电流形式，电机里边都可以产生正弦分布的气隙磁场，它只和电机的槽位和绕线等方法有关系了，所以变频器实际上是输出很多个脉冲波来给电机工作的，不是真正的正弦波。
