常见变频空调室外机电控工作原理及组成。

一、室外机电控系统特点

变频空调器电控系统由室内机和室外机组成。本节对几种常见形式的室外机电控系统的特点作简单说明。

1.海信KFR-4001GW/BP室外机电控系统

电控系统由室外机主板和模块板两块电路板组成。

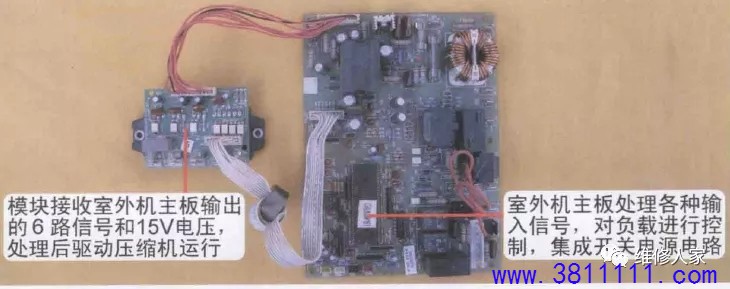

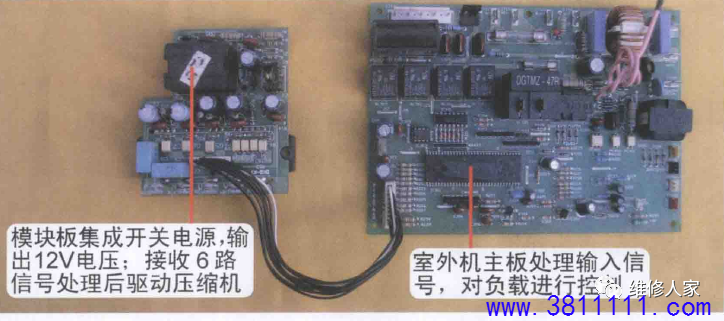

室外机主板处理各种输入信号，对负载进行控制，并集成幵关电源电路，向模块板输出6路信号和直流15V电压，模块处理后输出频率与电压均可调的三相交流电，驱动压缩机运行。

2.海信KFR-2601GW/BP室外机电控系统

电控系统由室外机主板和模块板两块电路板组成。

海信KFR-2601GW/BP室外机电控系统的特点与海信KFR-4001GW/BP基本相同；不同之处在于幵关电源电路设在模块板上，由模块板输出直流12V电压，为室外机主板供电。

3.海信KFR-26GW/11BP室外机电控系统

电控系统由模块板和室外机主板两块电路板组成。

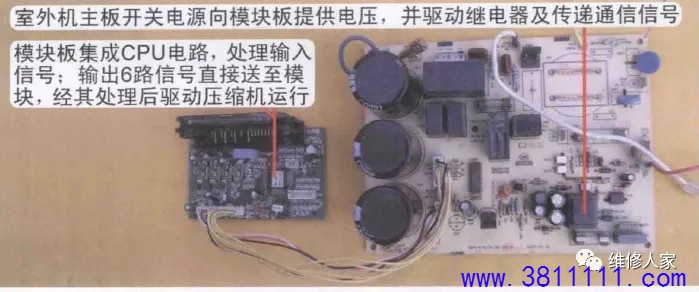

海信KFR-26GW/11BP室外机电控系统与前两类电控系统相比最大的区别在于，CPU和弱电信号处理电路集成在模块板上，是室外机电控系统的控制中心。

室外机主板的幵关电源电路为模块板提供直流5V和15V电压，并传递通信信号和驱动继电器，作用和定频空调器使用两块电路板中的强电板相同。

4,美的KFR—35GW/BP2DN1Y-H (3)室外机电控系统

电控系统由室外机主板一块电路板组成。

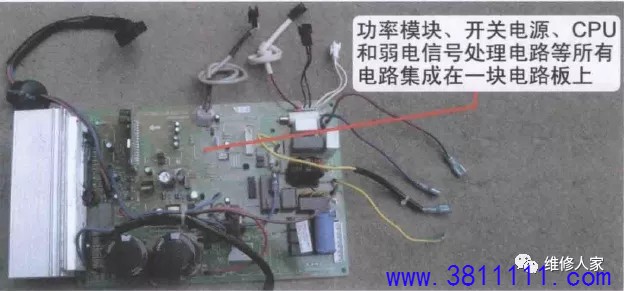

功率模块、硅桥、CPU和弱电信号处理电路、通信电路等所有电路均集成在一块电路板上，从而提高了可靠性和稳定性，出现故障时维修起来也最简单，只需更换一块电路板，基本上就可以排除室外机电控系统的故障。

总结：

① 交流变频空调器室内机主板与定频空调器室内机主板的单元电路基本相同，大部分单元电路的工作原理也相同，因此学习或维修时可以参考定频空调器电控系统。

② 室外机主板从整体看比较复杂，体积大且电路较多。如果细分到单元电路，可以看出其实也有规律可循，只有部分电路或电气元器件相对于定频空调器而言是没有接触过的，只要认真学习，大多数读者都可以学会。

二、室外机单元电路对比

1.直流300V电压形成电路

直流300V电压形成电路作用是将输入的交流220V电压转换为平滑的直流300V电压，为模块和幵关电源供电。

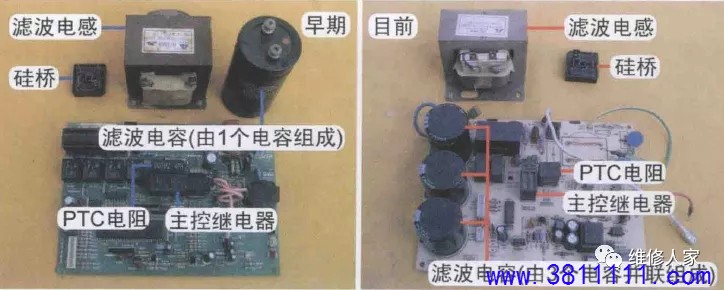

早期和目前的空调器电控系统均是由PTC电阻、主控继电器、硅桥、滤波电感和滤波电容5个主要元器件组成的；不同之处在于滤波电容的结构形式，早期电控系统通常由1个容量较大的电容组成，目前的电控系统通常由2 ~ 4个容量较小的电容并联组成。

2.开关电源电路

变频空调器的室外机电源电路全部使用幵关电源电路，为室外机主板提供直流12V和5V电压，为模块内部控制电路提供直流15V电压。

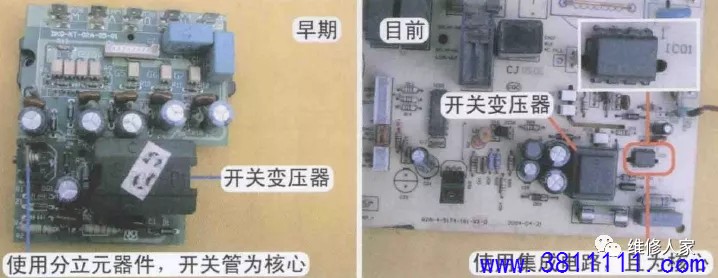

早期空调器主板的幵关电源电路通常由分立元器件组成，以开关管和幵关变压器为核心，输出的直流15V电压通常为4路。

目前空调器主板的幵关电源电路通常使用集成电路的形式，以集成电路和开关变压器为核心，直流15V电压通常为单路输出。

3. CPU三要素电路

CPU三要素电路是CPU正常工作的必备电路，具体内容参见 室内机CPU。

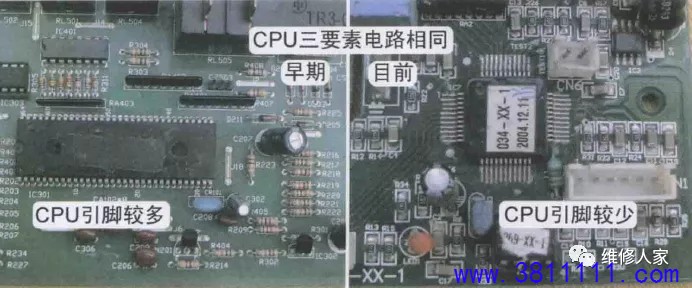

早期和目前的空调器主板CPU三要素电路原理均相同，只是早期的空调器主板CPU引脚 较多，目前的空调器主板CPU引脚较少。

4.存储器电路

存储器电路作用是存储相关数据，供CPU运行时调取使用。

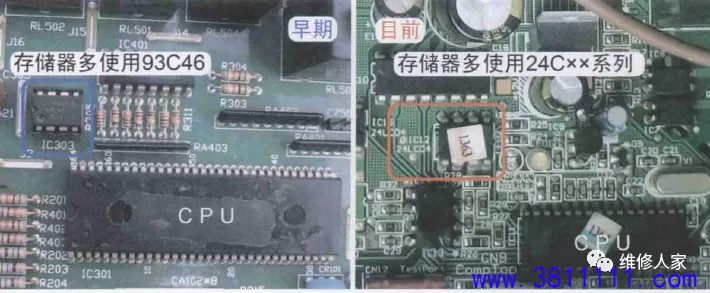

早期空调器主板的存储器多使用93C46,目前空调器主板的存储器多使用24CX x系列（24C01、24C02、24C04等）。

5.传感器电路和压缩机顶盖温度开关电路

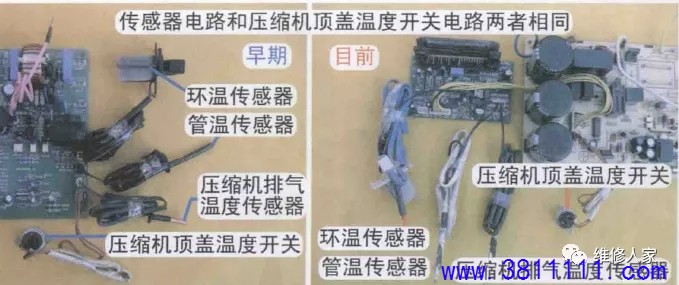

传感器电路和压缩机顶盖温度开关电路的作用是为CPU提供温度信号。环温传 感器检测室外环境温度，管温传感器检测冷凝器温度，压缩机排气温度传感器检测压缩机排气管温度，压缩机顶盖温度幵关检测压缩机顶部温度是否过高。

早期和目前的空调器主板中传感器电路和压缩机顶盖温度幵关电路相同。

6.瞬时停电检测电路

瞬时停电检测电路的作用是向CPU提供输入市电电压是否接触不良的信号。

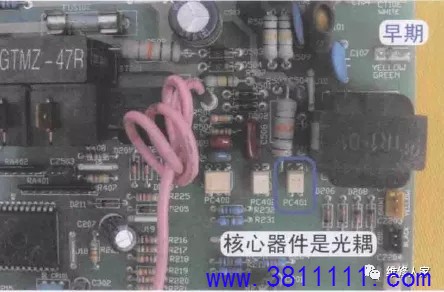

早期空调器的主板使用光耦检测，目前空调器的主板则不再设计此电路，通常由室内机 CPU检测过零信号，通过软件计算得出输入的市电电压是否正常。

7.电压检测电路

电压检测电路的作用是向CPU提供输入市电电压的参考信号。

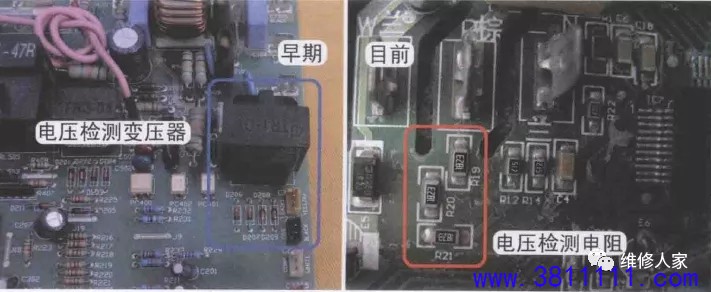

早期空调器的主板多使用电压检测变压器，向CPU提供随市电变化而变化的电压，CPU内部电路根据软件计算出相应的市电电压值。

目前空调器的主板CPU通过检测直流300V电压，经软件计算出相应的交流市电电压值， 起到间接检测市电电压的目的。

8.电流检测电路

电流检测电路的作用是提供室外机运行电流信号或压缩机运行电流信号，由 CPU通过软件计算出实际的运行电流值，以便更好地控制压缩机。

早期空调器的主板通常使用电流检测变压器，向CPU提供室外机运行的电流参考信号。

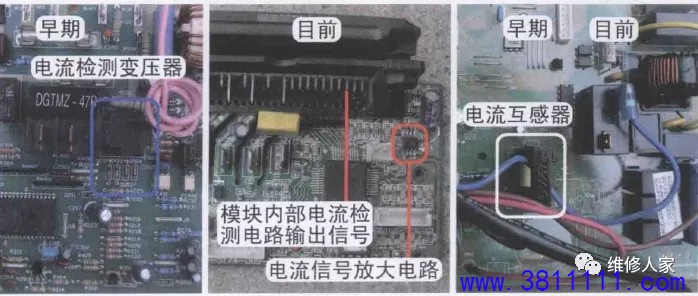

目前空调器的主板由模块其中的一个引脚，或模块电流取样电阻，输出代表压缩机运行 的电流参考信号，由外部电路将电流信号放大后提供给CPU,通过软件计算出压缩机的实际 运行电流值。

说明：早期和目前空调器的主板还有另外一种常见形式，就是使用电流互感器°

9.模块保护电路

模块保护信号由模块输出，送至室外机CPU。

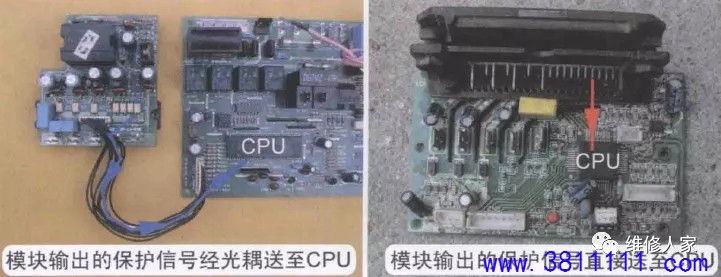

早期的空调器模块输出的保护信号经光耦耦合送至室外机主板CPU,目前的空调器模块 输出的保护信号直接送至室外机主板CPU。

10.主控继电器和四通阀线圈电路

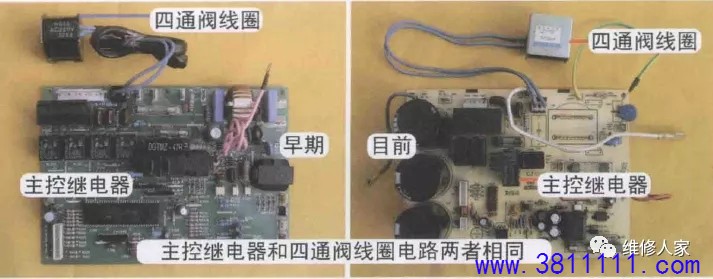

主控继电器和四通阀线圈电路见图1-42,主控继电器电路控制主控继电器触点的接通与 断幵，四通阀线圈电路控制四通阀线圈的供电与失电。

早期和目前空调器的主板中主控继电器电路和四通阀线圈电路相同。

11.室外风机电路

室外风机电路的作用是控制室外风机运行。

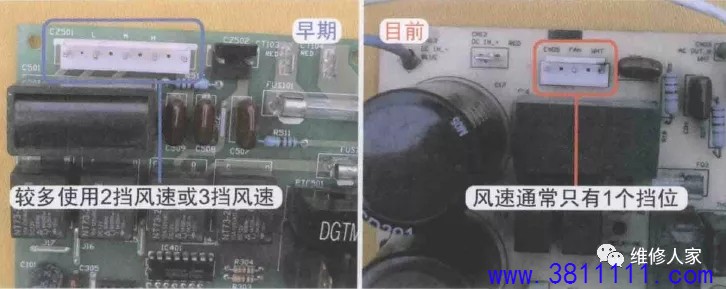

早期的空调器室外风机一般为2挡风速或3挡风速，因此室外机主板有2个或3个继电器; 目前的空调器室外风机风速一般只有1个挡位，因此室外机主板只设有1个继电器。

说明：目前空调器部分品牌的机型也有使用2挡或3挡风速的室外风机；如果为全直流变频空调器，室外风机供电为直流300V,不再使用继电器。

12. 6路信号电路

6路信号由室外机CPU输出，通过控制模块内部6个IGBT幵关管的导通与截止，将直流300V电压转换为频率与电压均可调的模拟三相交流电，驱动压缩机运行。

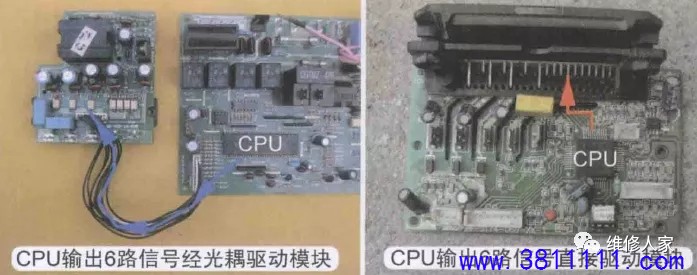

早期空调器主板CPU输出的6路信号不能直接驱动模块，需要使用光耦传递，因此模块与室外机CPU通常设计在两块电路板上，中间通过连接线连接。

目前空调器主板CPU输出的6路信号可以直接驱动模块，因此通常做到一块电路板上，不再使用连接线和光耦。
