海信变频空调室内机电路分析。

本文以海信KFR-2601GW/BP和海信KFR-26GW/11BP为基础，对交流变频空调器室内机单元电路硬件部分的特点作简要分析。

1.电源电路

电源电路的作用是为室内机主板提供直流12V和5V电压。

常见有两种形式的电路：使用变压器降压和使用幵关电源。交流变频空调器或直流变频 空调器室内风机使用PG电机（供电为交流220V ）,普遍使用变压器降压形式的电源电路，也 是目前最常见的设计形式，只有少数机型使用幵关电源电路。

全直流变频空调器室内风机为直流电机（供电为直流300V ）,普遍使用幵关电源电路。

2. CPU三要素电路

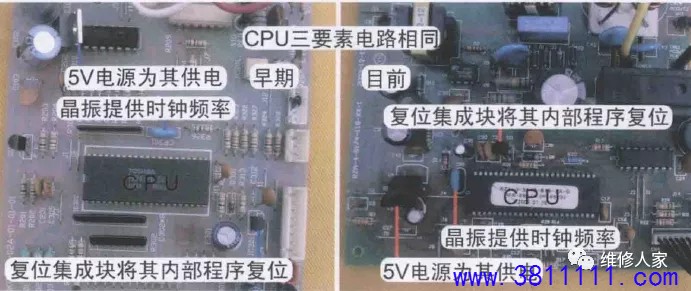

CPU三要素电路是CPU正常工作的必备电路，包含直流5V供电电路、复位电路和晶振电路。

无论是早期还是目前的室内机主板，CPU三要素电路的工作原理完全相同，即使不同也只限于使用元器件的型号。

3.传感器电路

传感器电路的作用是为CPU提供温度信号，环温传感器检测房间温度，管温传感器检测蒸发器温度。

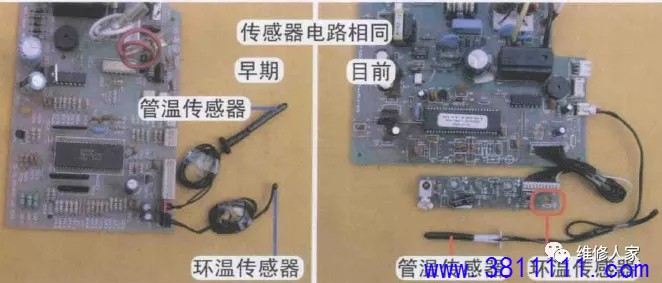

早期和目前的室内机主板传感器电路相同，均由环温传感器和管温传感器组成。

4.接收器和应急开关电路

接收器电路将遥控器发射的遥控信号传送至CPU,应急幵关电路在无遥控器时可以操作空调器的运行。

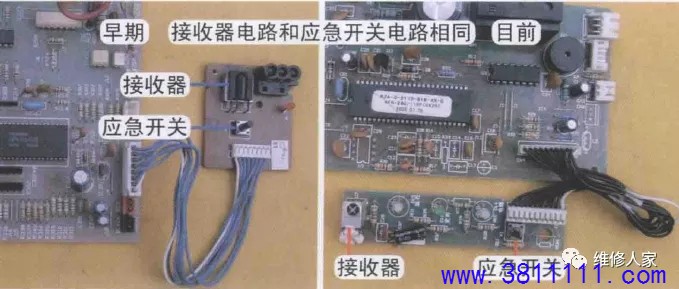

早期和目前的室内机主板接收器和应急幵关电路基本相同，即使不同也只限于应急幵关的设计位置或型号，以及目前生产的接收器表面涂有绝缘胶（减小空气中水分引起的漏电概率）。

5.过零检测电路

进零检测电路作用是为CPU提供过零信号，以便CPU驱动光耦晶闸管（又称 光耦可控硅）。

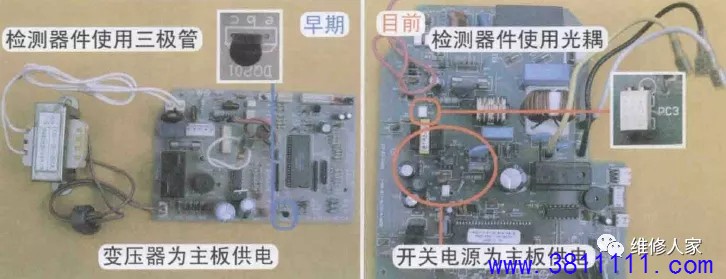

使用变压器供电的主板，检测器件为NPN型三极管，取样电压取自变压器二次绕组整流 电路；使用幵关电源供电的主板，检测器件为光耦，取样电压取自交流220V输入电源。

6.指示灯电路

指示灯电路作用是显示空调器的运行状态。

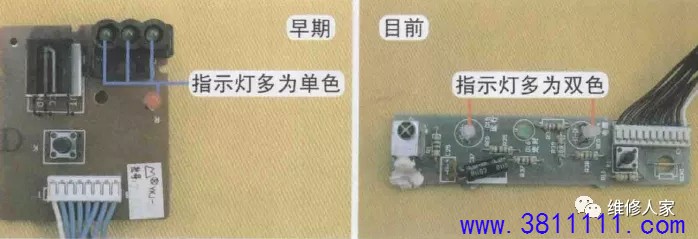

早期和目前的空调器指示灯电路工作原理相同，不同的是使用器件不同，早期多使用单色的发光二极管，目前多使用双色的发光二极管，有些使用指示灯和数码管组合的方式，也有些使用液晶显示屏或真空荧光显示屏（VFD）。

7.蜂鸣器和主控继电器电路

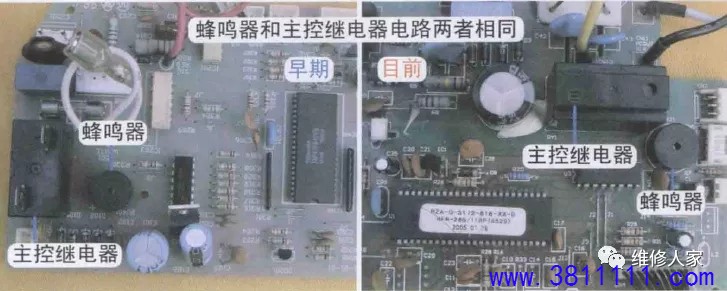

蜂鸣器电路提示已接收到遥控信号或应急幵关信号，并且已处理；主控继电器电路为室外机供电。

8.步进电机电路

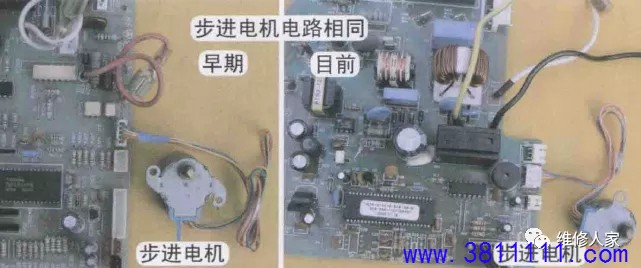

步进电机作用是带动导风板上下旋转运行。早期和目前的空调器主板步进电机电路相同。有些空调器也使用步进电机驱动左右导风板。

9.室内风机驱动和霍尔反馈电路

室内风机驱动电路改变PG电机的转速，霍尔反馈电路向CPU输入代表PG电机实际转速的霍尔信号。

10.通信电路

通信电路的作用是用于室内机主板CPU和室外机主板CPU交换信息。

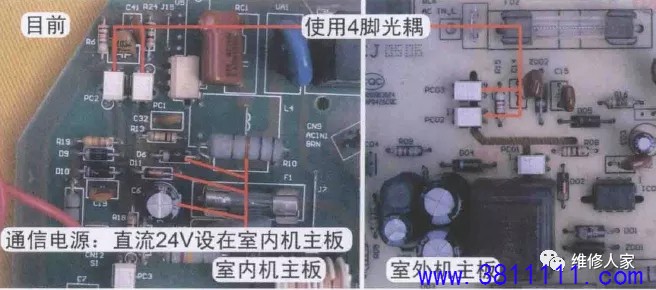

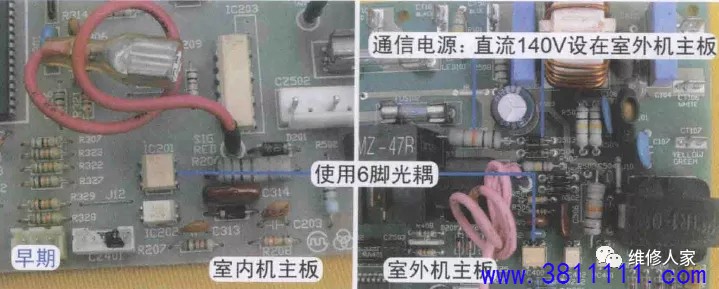

早期空调器主板的通信电路电源为直流140V,设在室外机主板，并且较多 使用6脚光耦。目前空调器主板的通信电路电源通常为直流24V,设在室内机主板，一般使用4脚光耦。
