PT柜是什么？有哪些元器件组成？一文讲清楚！

PT柜是什么？

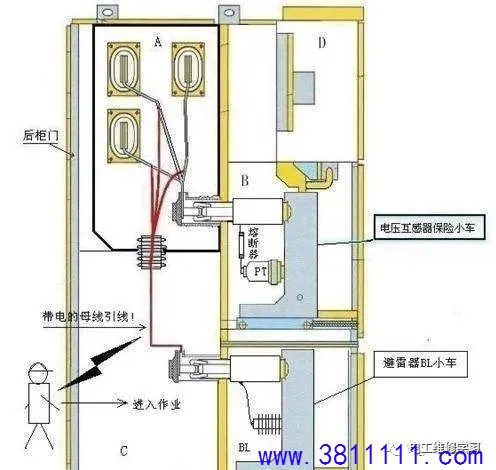

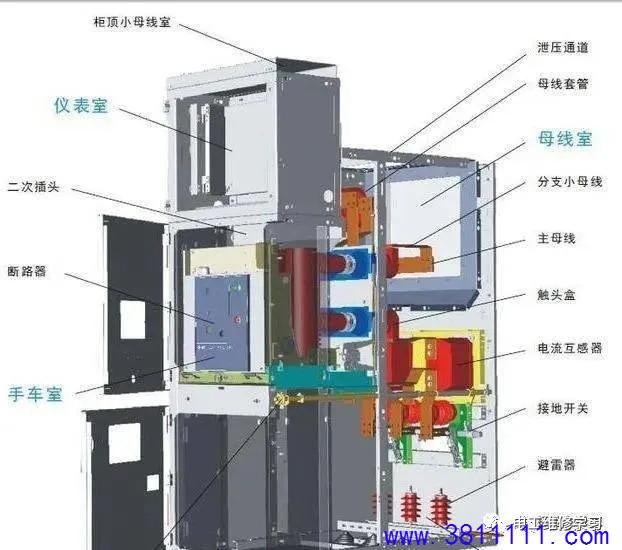

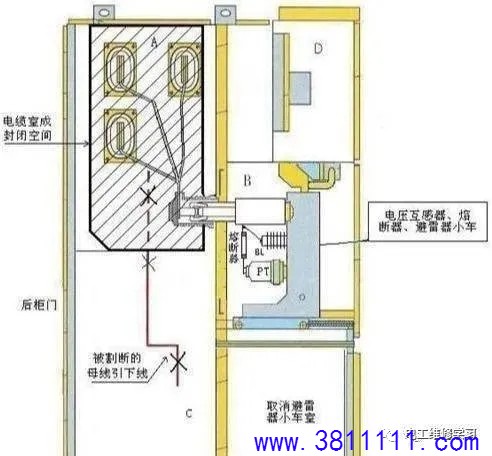

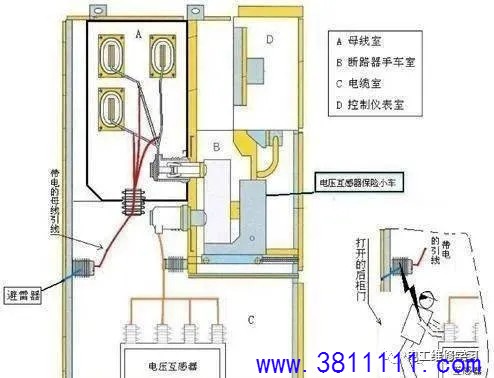

电压互感器柜采用组合结构，可根据具体工程配置不同数量及种类的PT，其整体采用移开式金属铠装结构并在面板上配装大面积的观察窗，可随时观察柜子的运行情况，每一PT配备一个单独的小车，其一次二次回路均采用抽头结构，实现一次室与二次室的分离。

PT柜的组成：

PT柜

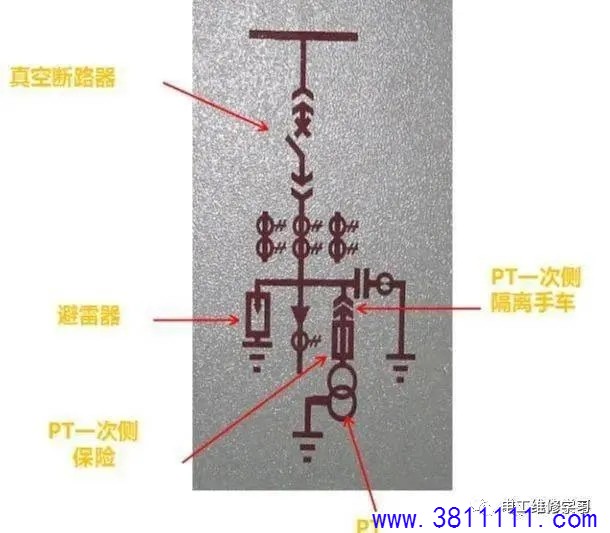

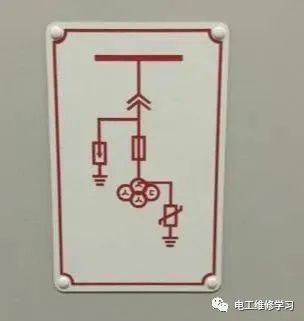

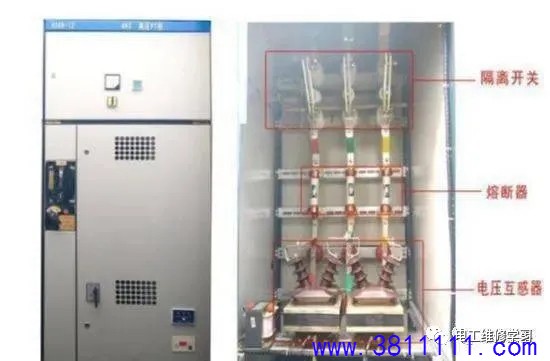

：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

其作用：

1、电压测量，提供测量表计的电压回路

2、可提供操作和控制电源

3、每段母线过电压保护器的装设

4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件等等。（高压柜屏顶电压小母线的电源就是由PT柜提供的，PT柜内既有测量PT又有计量PT（原先都是要求测量PT和计量PT是分开的，因为规范规定计量用互感器的等级要高于保护用互感器的等级，但现在如没有特殊要求也有不分开的，共用），都上屏顶的电压小母线，为其它出线高压柜提供测量、计量、保护用电源等）
