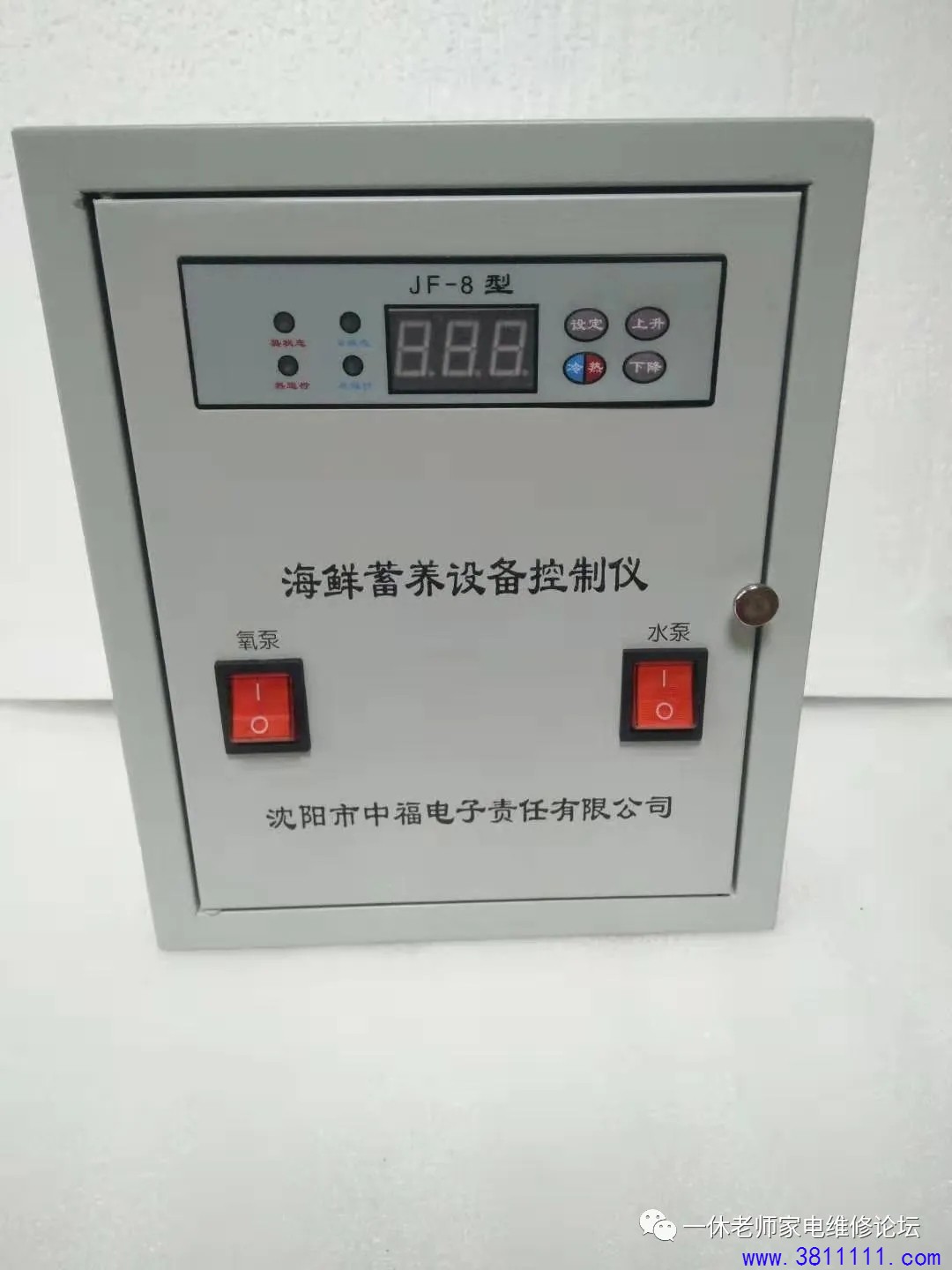

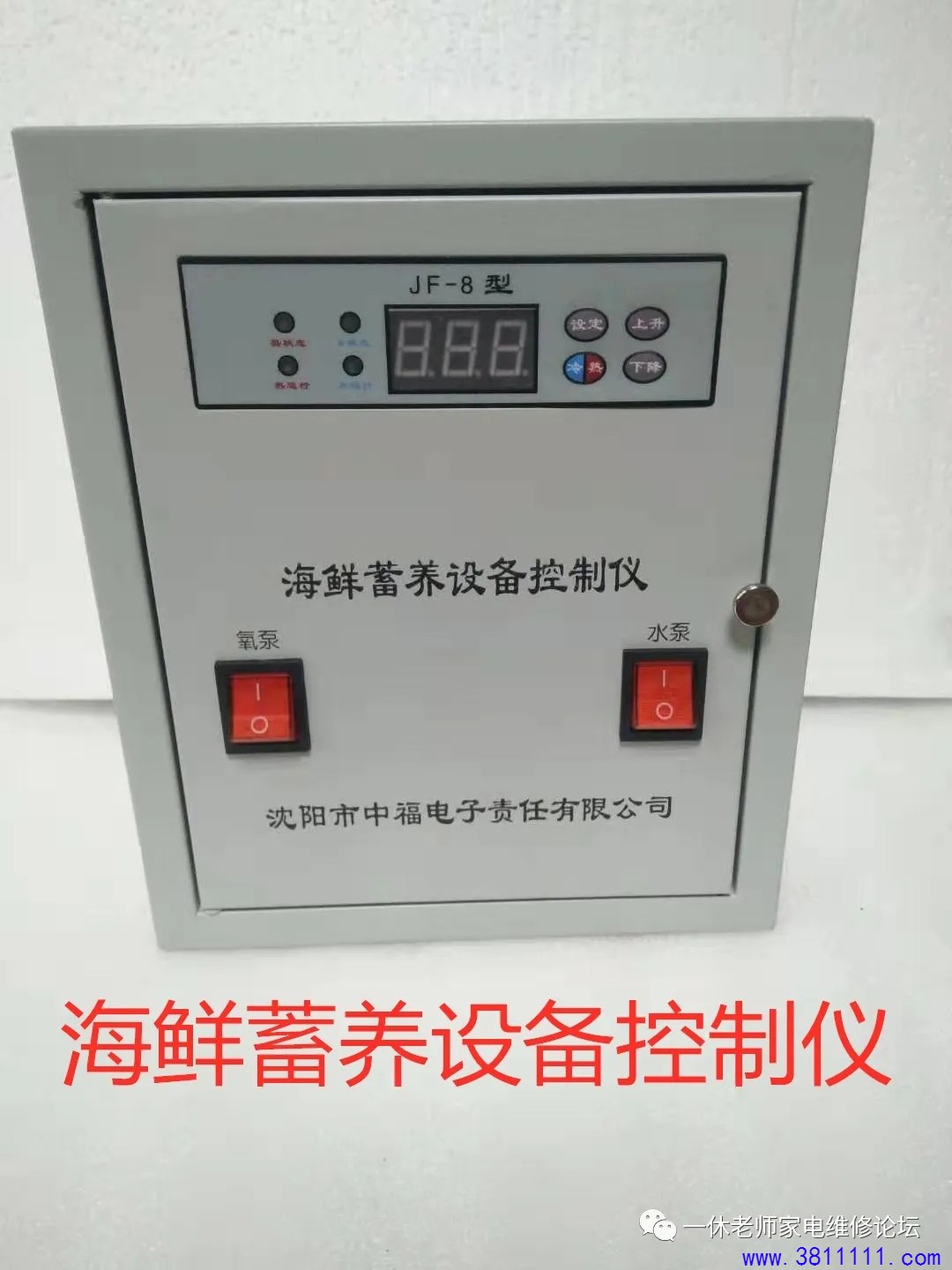

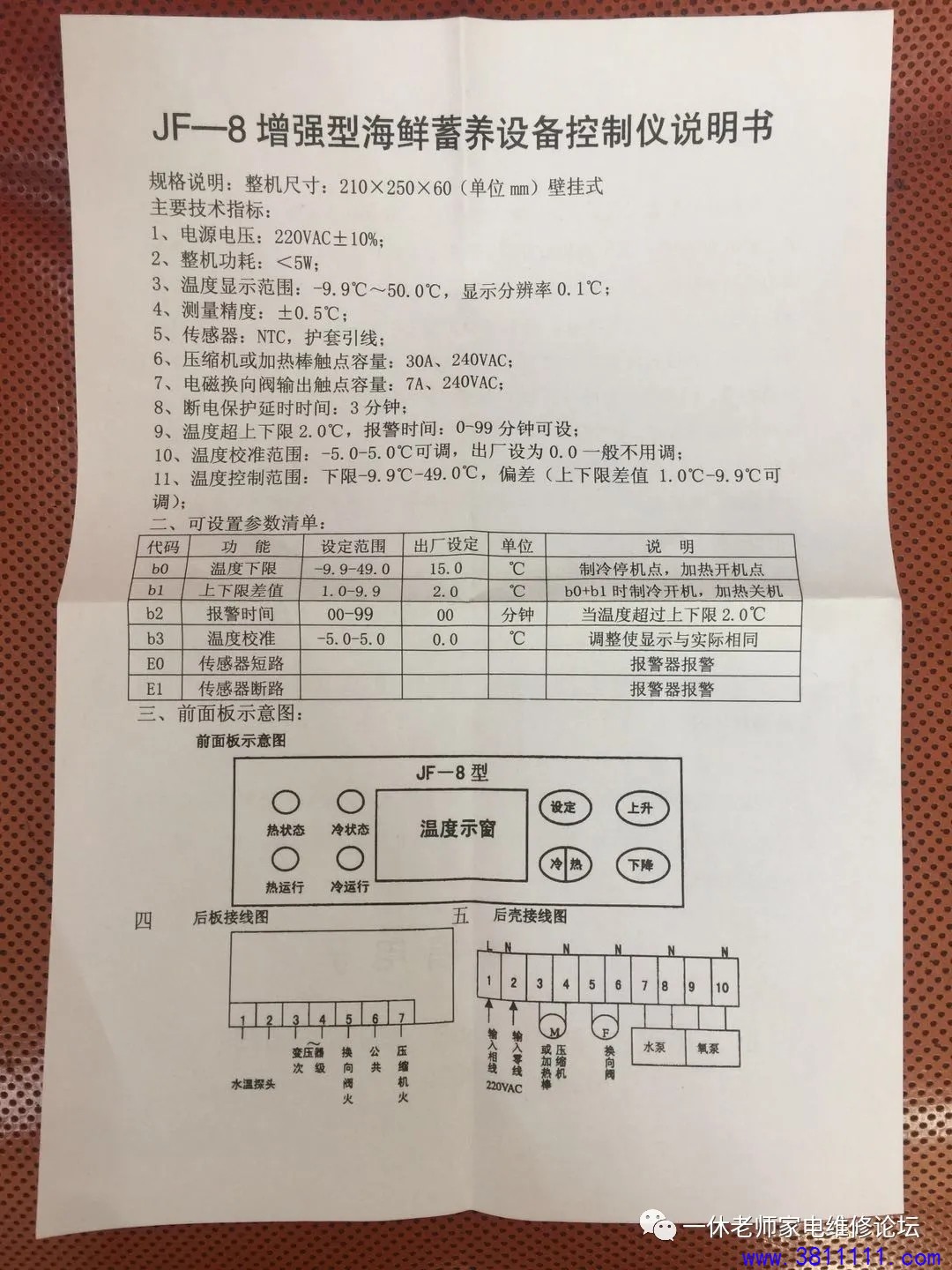

型号:JF-8 JF--8增强型海鲜蓄养设备控制仪说明书 规格说明:整机尺寸: 210X250X60 (单位m)壁挂式 主要技术指标: 1、电源电压: 220VAC士 10%: 2、整机功耗: <5W; 3、温度显示范围: -9.9C~50.0C, 显示分辨率0.1C: 4、 测量精度:士0.5C: 5、传感器: NTC, 护套引线: 6、压缩机或加热棒触点容量: 30A、 240VAC; 7、电磁换向阀输出触点容量: 7A、240VAC: 8、断电保护延时时间: 3分钟: 9、温度超上下限2. oC,报警时间: 099分钟可设: 10、温度校准范围: -5.0-5. 0C可调,出厂设为0.0一般不用调: 11、温度控制范围:下限-9.9C-49.0C, 偏差(上下限差值1. 0C-9. 9C可 调); 二、可设置参数清单: 六、操作说明 线路接好检查无误后,合上外部电源开关,仪表显示实际水温,按住设定 键,显示b0字符,松开设定键显示原下限设定值,此时通过上升和下降键来 增加或减小其值,按一次增减 0.1C,按住对应键不松手可快速增减至所需值 再松手即可。再按设定键显示b1松手显示原上下限偏差,再按同上方法设好 其值即可。再按设定键显示b2松手显示原报警分钟数,当传感器短路时显示 EO并报警,传感器断路时显示E1并报警,当水温超过上下限2. 0C时报警。 短路和断路报警时,制冷和加热停止工作可按任意键一下消音, 超温时允许制 冷和加热工作,按任意键消音,如不需此项报警,请将b2数设为00即可,再 按设定键,仪表显示b3,松手显示原值,再通过上升和下降键改变其值,使 显示与实际水温一致, 差多少度增减多少度。再按设定键,仪表返回测量状态, 并显示实际水温,仪表按所设数自动控制水温。加热和制冷状态,靠冷热转换 键确定,按其可改变状态,相应状态灯亮,加热状态时换向阀工作。仪表有3 分钟断电延时保护,送电3分钟内制冷和加热都不工作,但换向阀可工作。 水泵和氧泵受相应船型开关控制,仪表有断电记忆功能,重新上电后,所 设数值和状态不变。 七、注意事项: 仪表严禁在高温,潮湿状态下工作,严禁盐水浸入表内,否则损坏不在保 修之内。不准破坏壳体和损毁表内元件,严禁非专业人员维修。 本仪表保修期为一年。 |
