电冰箱启动器的结构原理与检修。

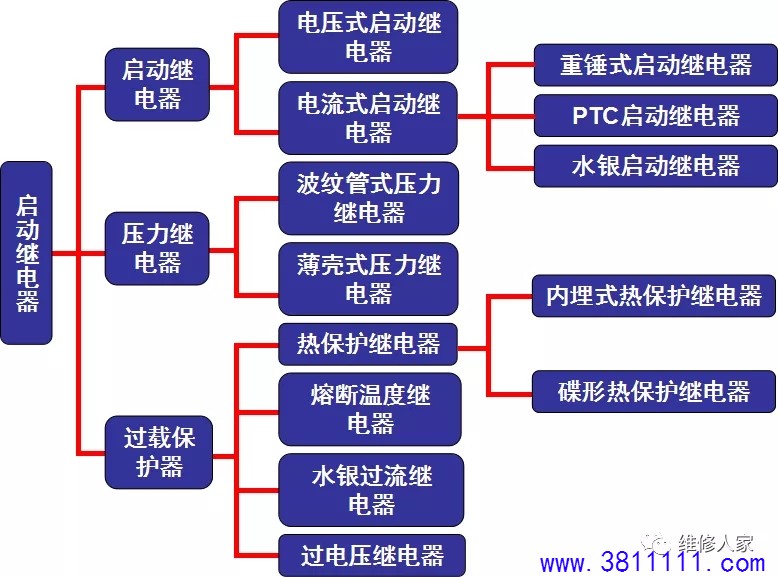

一、启动器的种类特点与结构原理

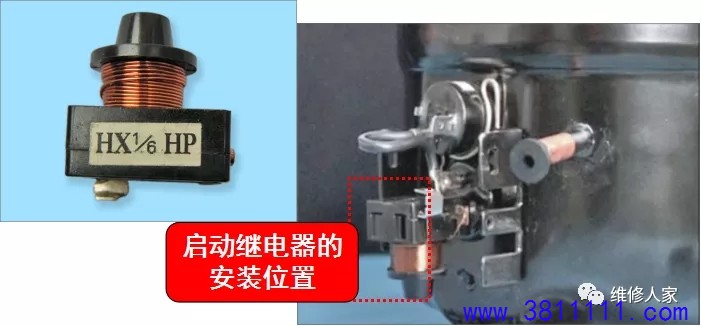

1、重锤式启动继电器：

该启动继电器结构紧凑，体积小。安装使用时，要使启动继电器直立。

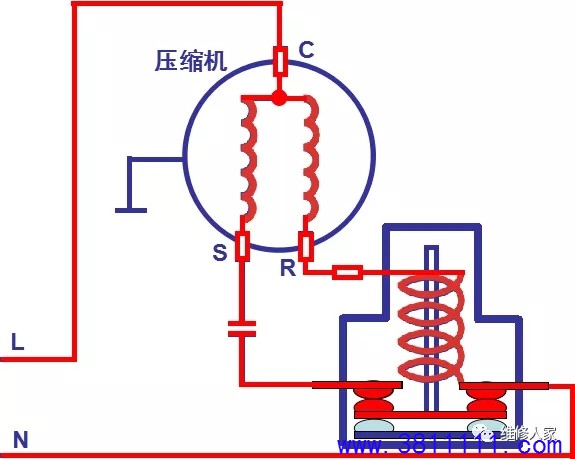

重锤式启动继电器接线示意图：

随着转速的升高，电流减小，衔铁靠自重而落下，接点断开，启动动作完成。

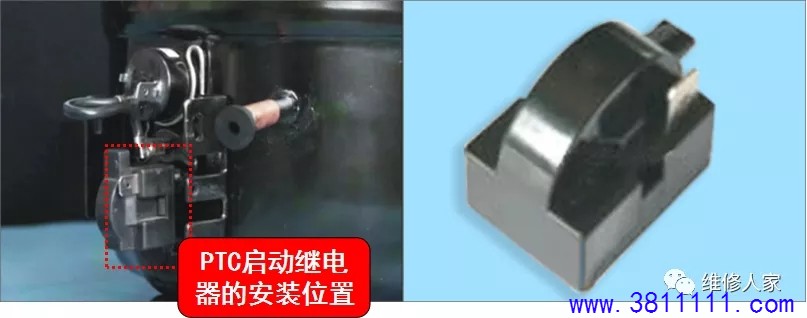

2、PTC启动继电器：

它又被称为无触点启动继电器，实际上是正温度系数热敏电阻启动继电器。

⒈）压缩保护电路的工作过程是：由于PTC启动器在常温下电阻值较小，只有15～40Ω。当接通电源时，启动绕组和运转绕组同时接通，压缩机启动工作。同时由于启动电流极大使PTC元件的温度迅速上升，电阻值急剧增大到原来的几千倍，电流急剧减小，几乎无电流从启动绕组中流过，可视为开路。而运转绕组继续运行。而PTC元件中有极小电流维持高阻状态。完成启动过程。

⒉）PTC启动器具有无运动部件、无噪声、无电弧、寿命长、价格低、对

电压波动适应性强等特点 ，它的启动特性取决于其自身的温度变化。

因此再次启动需要间隔5min以上。

3、水银启动继电器：

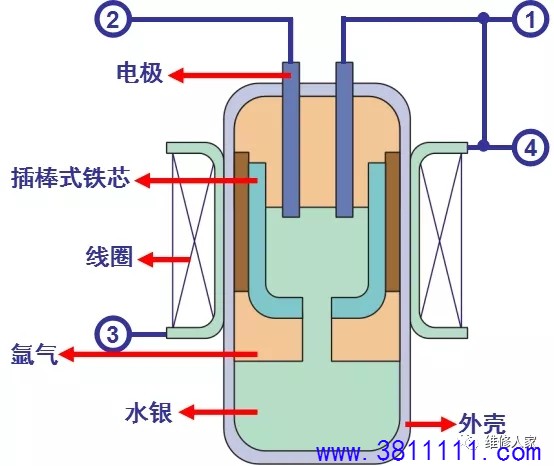

水银启动继电器由线圈、插棒式铁芯、水银和两个电极等组成。

4、电压式启动继电器：

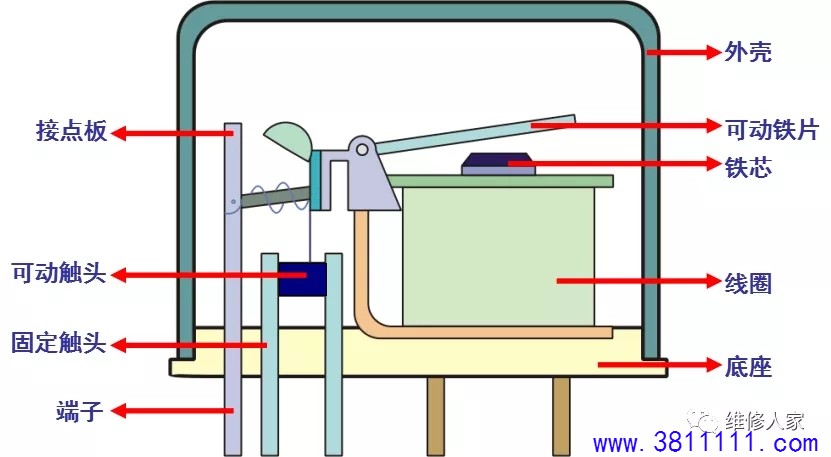

电压式启动继电器由线圈、铁芯、触头、底座、外壳等组成。

5、碟形热保护继电器：

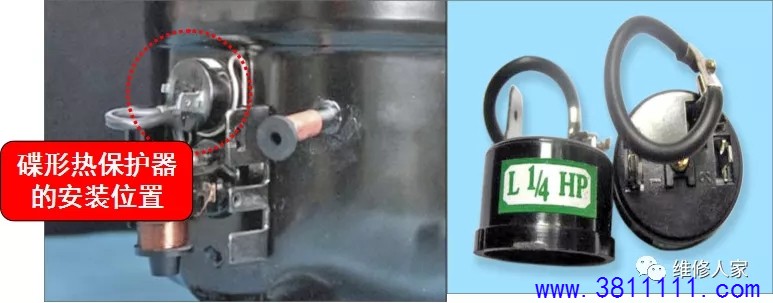

它安装在压缩机外部且紧贴在机壳上,与电机串联,固定在接线盒内。碟

形热保护器常见的故障有双金属片不能复位、线圈烧坏、接点黏连。

二、典型电冰箱启动控制器检测

1、重锤式启动继电器的检测：

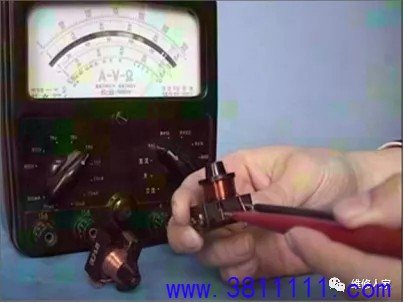

使用万用表分别检测启动继电器绕组的阻值和接点间的阻值,一般绕组阻值较小，而接点间的阻值在断路的情况（触点为常开状态）下应为无穷大 。

2、PTC启动继电器的检测：

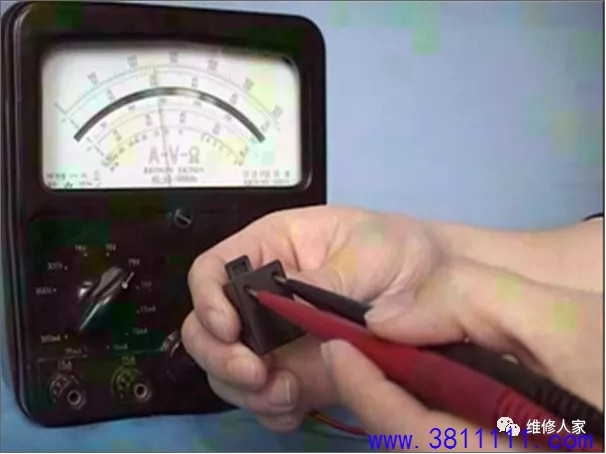

使用万用表检测PTC启动继电器，在常温下其阻值在15～40Ω之间 。

3、碟形热保护器的检测：

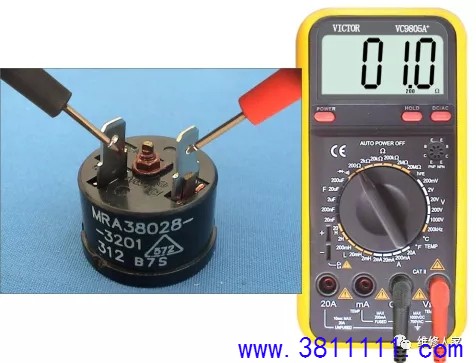

碟形热保护继电器的阻值在正常情况下为1Ω左右，如果阻值过大，甚至达到无穷大，就说明热保护继电器内部断路，继电器已经损坏，不能使用。

三、电冰箱启动继电器的更换

1、压缩机启动继电器安装在压缩机侧面的黑色保护盒内。更换启动继电器时需要将黑色的保护盒拆下来，在保护盒的上面有如何将其拆卸的示意图。
