逆变器电路原理 逆变器的分类

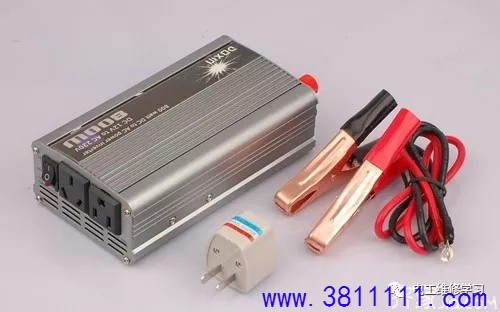

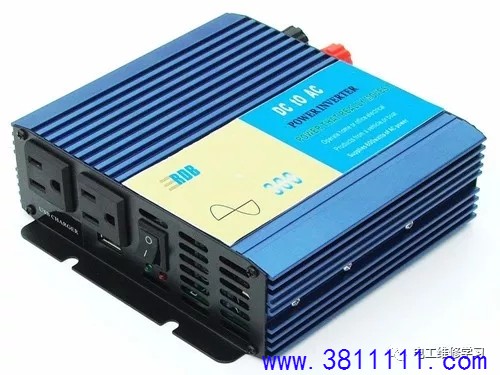

逆变器，又称变流器、反流器，是一种可将直流电转换为交流电的器件，由逆变桥、逻辑控制、滤波电路组成，可分为半桥逆变器、全桥逆变器等。目前已广泛适用于空调、家庭影院、电脑、电视、抽油烟机、风扇、照明、录像机等设备中。接下来小编为大家介绍逆变器电路原理及逆变器的分类

逆变器电路原理

一、主电路

从交流电网输入、直流输出的全过程，包括：

1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。

2、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换。

3、逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越小。

4、输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。

二、控制电路

一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的资料，经保护电路鉴别，提供控制电路对整机进行各种保护措施。

三、检测电路

除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。

四、辅助电源

提供所有单一电路的不同要求电源。

逆变器的分类

1、集中型逆变器：主要特点是单机功率大、最大功率跟踪（MPPT）数量少、每瓦成本低。

2、组串型逆变器：单机功率在3-60kW之间。主流机型单机功率30-40kW，单个或多个MPPT，一般为6-15kW一路MPPT。该类逆变器每瓦成本较高，主要应用于中小型电站，在全球1MW以下容量的电站中选用率超过50%。

3、微型逆变器：单机功率在1kW以下，单MPPT，应用中多为0.25-1kW一路MPPT，其优点是可以对每块或几块电池板进行独立的MPPT控制，但该类逆变器每瓦成本很高。目前在北美地区10kW以下的家庭光伏电站中有较多应用。

光伏逆变器特点

1、要求具有较高的效率

由于目前太阳能电池的价格偏高，为了最大限度的利用太阳能电池，提高系统效率，必须设法提高逆变器的效率。

2、要求具有较高的可靠性

目前光伏电站系统主要用于边远地区，许多电站无人值守和维护，这就要求逆变器有合理的电路结构，严格的元器件筛选，并要求逆变器具 备各种保护功能，如：输入直流极性接反保护、交流输出短路保护、过热、过载保护等。

3、要求输入电压有较宽的适应范围

由于太阳能电池的端电压随负载和日照强度变化而变化。特别是当蓄电池老化时其端电压的变化范围很大，如12V的蓄电池，其端电压可能在 10V~16V之间变化，这就要求逆变器在较大的直流输入电压范围内保证正常工作。
