1）、芯片关键引脚工作原理 ⑤脚Vin：电压输入。AP3041是电流模式控制的LED驱动IC，开关脉宽调制转换器为恒定频率模式。控制器使用峰值电流模式控制方案（具有可编程斜坡补偿），内部放大器精确控制所有线路和负载的输出电流。外部驱动MOSFET供电为（11V＜VIN＜27V）的标准方案。下图13为典型应用原理图。

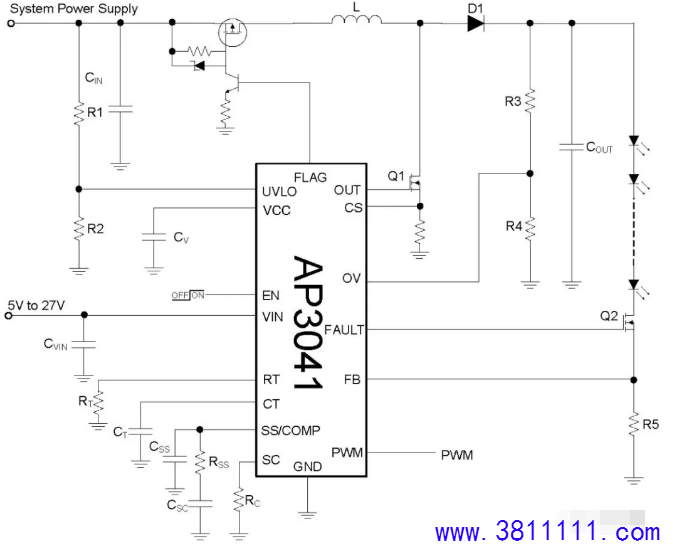

图13 典型应用原理图 ⑦脚：OUT驱动输出。在每个振荡周期开始时，内部SR锁存器设置和外部电源开关Q1（见图13）打开，开关电流将线性增加。检测电阻RCS的电压（见图13），CS引脚经电阻到GND，与开关电流成正比。此电压被添加到一个稳定的斜坡，结果被送到非反转输入的脉宽调制比较器。当非反转输入电压超过脉宽调制比较器的反转输入电压时，误差放大器输出误差电压，这时锁存器关闭外部电源开关。 当AP3041被启用，首先检查拓扑的连接，FLAG引脚驱动外部PMOS在缓慢启动（实际电路用一颗电阻强制接地）。芯片还监视OV引脚外肖特基二极管D1是否正常连接或升压输出是否对地短路。如果电压低于0.3V，芯片将被禁用关闭外部PMOS。正常时，软启动工作升压转换器启动。 上图13中由输入电容器Cin、输出电容器Cout、电感器L、开关Q1和二极管D1的构建一个典型升压转换器。输出电流由R5和AP3041的内部0.5V参考电压决定。 ④脚：EN使能输入。AP3041通过施加大于2.0V的电压给引脚EN启用。 该AP3041还将检查其他保护机制，包括欠压保护、过压OV、OCP和OTP。如果功能正常，然后从外部推动升压转换器软启动。AP3041具有软启动电路，在启动过程中限制浪涌电流。启动时间是由一个内部20μA电流源和一个控制从SS / COMP引脚连接到GND，外部软启动电容CSS（见图13）。欠压锁定保护功能由VCC引脚提供。 Ø 当VCC脚电压低于约4.7V的阈值时，IC将闭锁； Ø 当VCC引脚上的电压超过5.0V左右的阈值时，IC恢复操作； Ø 该启动信号来自建立了输入电压和PWM调光信号之后。 在AP3041中提供了完整的保护功能如：功率MOSFET过流保护（OCP），过电压保护（OVP），输出接地短路保护，发光二极管的阳极短路保护，发光二极管阴极接地短路保护，整流二极管短路保护和热保护。 ⑩脚：RT工作频率设定。控制器工作在固定频率模式下，恒定的工作频率是通过外接电阻RT和GND之间阻值决定的，其频率如下图14所示。工作频率可以通过曲线来展示，当外部电阻为270KΩ时，工作频率接近100KHz。电阻阻值越小，工作频率越高。

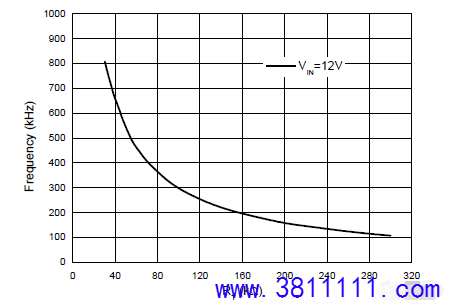

图14 频率曲线图 ⑫ 脚SC：斜率补偿。斜率补偿是选择电感电流的下降斜率的一半，确保转换器所有工作周期的稳定。在AP3041斜坡补偿由引脚的SC和GND（图13）之间的一个外部电阻RSC进行调节。 ⑪ 脚CS：过流检测。用于检测CS引脚上电阻两端的电压和斜率补偿的电压。当电压在CS引脚（VCS）超过阈值约为0.5V，功率MOSFET的过电流保护功能被触发，功率MOSFET立即关闭直到下一个运行周期。该AP3041 CS输入包括一个内置的100ns（最小）消隐时间，防止误动作。 ⑮ 脚PWM：LED电流调节和PWM调光控制。LED电流通过反馈电阻（R5在图13中）来控制。LED电流精度是由调节器的反馈门限准确度决定的，是独立于LED的正向电压变化。因此，精密电阻是首选。R5的电阻与LED电流成反比，因为反馈基准固定为500mV。对于R5和LED电流的公式可表示如下。
外部PWM调光控制是由具有高于2.0V的峰值和小于0.5V到PWM一个山谷施加外部PWM信号来实现的。 当引脚PWM的电压超过2.0V的阈值，则LED串被接通； 当引脚PWM的电压低于0.5V的阈值，LED串关闭。 ②脚OV：过压保护。在正常的操作或软启动后，当引脚OV的电压小于大约0.3V阈值被触发，检测为输出对地有短路状态。此时，IC内部处于锁定模式（OUT和FAULT关闭）和FLAG引脚电压为变低状态。当短路条件被去除，在OV引脚的电压上升约0.3V，返回到正常输出的状态。 ③脚UVLO：输入欠压保护。该AP3041包含一个欠压锁定（UVLO）电路，两个电阻R1、R2分压与UVLO引脚连接。只有当UVLO引脚上的电压高于1.25V或者更高时，满足系统电源电压工作在正常范围内。 ⑭ 脚FB：反馈输入端。此脚对LED低侧短路检测。 当检测到FB电压低于0.3V时，触发内部5μA电流源开始外部CT电容器充电至2.6V，然后给出一个故障输出，来锁闭系统。LED高端短路低侧检测，当检测到FB高于1.25V时，该LED调光MOSFET Q2和升压MOSFETQ1被立即关闭，以限制浪涌电流，然后系统关机和闭锁。只有当OUT和FAULT关闭和引脚FLAG变低时，触发EN或VIN引脚，重新启动系统。AP3041的FB输入内置了一个1μs的（最小）消隐时间，以防止在FB引脚的噪音。 ①脚CT：保护功能计时设定（电容）。系统的延迟时间是由CT电容决定。 ⑯ 脚FLAG：故障输出检测。在正常运行期间，引脚输出高电平，当集成电路进入关闭或锁定模式，如上所述，引脚电压变低。此功能可以判断故障状态。 热保护：当IC芯片的温度≥160oC时保护电路启动，LED开关Q1和Q2转换立即关闭，以防止损坏设备。 （未完待续） |
