故障现象：一台贝亲微电脑控制型多功能蒸气消毒器插上交流电源，按开机键无反应。 分析与检修：通过故障现象分析，怀疑电源电路或其负载异常。为了便于故障检修，根据实物画出了电路简图，如图1、图2所示。

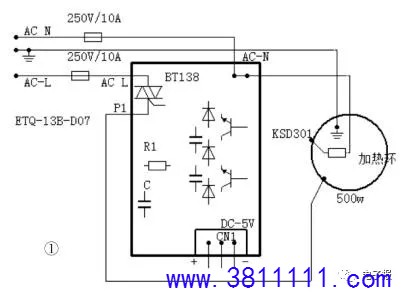

图1 从图1可知，AC220V交流供电从插头的L、 N脚各经一支250V/10A/175℃过热熔断器 ，到电源板ETQ-13B-P13 上的AC-L、AC-N脚。在电源板上，AC-N脚输入的市电电压分2路输出：－路输入到500W加热环的一个供电端；另一路经电阻R、电容C降压，再通过整流滤波产生5V直流电压。5V电压除了给电源板上的可控硅触发电路供电，而且经连接器CN1为控制板ETQ-13B-D07 供电。而AC-L脚输入的市电为8A双向可控硅BT138供电 ，BT138的G极受控制板上CPU13脚输出的PWM信号控制。PWM信号从控制板上CN1的2号线输出到电源板，利用触发放大电路控制可控硅的导通程度，也就控制了它的阴极P1输出电压大小，进而控制加热环的加热温度。另外，此电路中还串联了一只温控开关KSD301， 其作用是防止加热环因干烧而损坏。
图2 检修时，用万用表蜂呜挡测电源输入插头L、N脚与电源板上AC-L、AC-N脚时，蜂鸣器鸣叫，说明2支过热保护元件及线路正常；在路测温控开关KSD301和可控硅也正常。输入市电后，测电源板上的AC-L、N间有220V电压，按动控制面板左侧的ON/OFF键时，测可控硅BT138输出端P1脚电压为0V，说明BT138未导通，怀疑微处理器电路、电源电路异常。此时，测CN1上的直流５V电压为０，说明电源或负载异常。为区分故障部位，拔下CN1的3条连线，测电源板上５V电压恢复正常，怀疑故障发生在控制板电路。 控制板上主要由三星公司的微处理器S3F9454BZZ-DK49和一个软封装芯片及LED显示屏（型号是K3428A）组成。CPU有20个引脚，1脚接地，20脚是VDD（5V电压）输入脚，13脚为PWM信号输出脚。 用５V/1A的维修电源为控制板电路单独供电，发现电流很大，随后维修电源进入保护状态，确认控制板有短路故障。此时，用一支9号针头悬空CPU的供电端20脚后通电，测5V供电的电流降为几十毫安左右，说明CPU内部短路。该型号的CPU广泛应用在电磁炉、空调器、高档电风扇等微处理器电路中。因CPU都根据产品功能的不同，写入的程序也不同，所以互换性很差，而市埸上虽有此型号的CPU，但大多是空白的，也不能代换。因此，从厂家快递一块ETQ-13B-D07型控制板，更换后故障排除。 |
