3）12V形成电路

开关变压器次级绕组输出电流经D14/13整流EC1滤波形成的24V电压，一路到LED

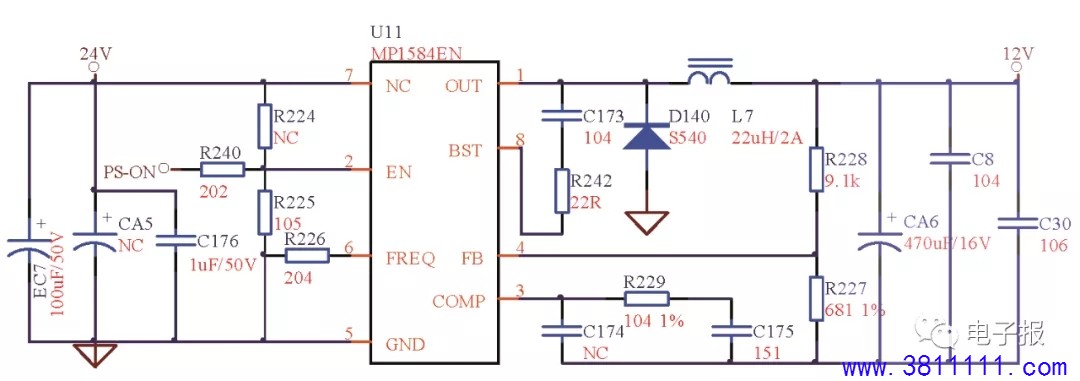

图8 12V形成电路

驱动升压电路，另一路到U11 DC—DC集成块降压形成电路，输出12V电压供给主板，12V形成电路图如图8所示。24V电压加到U11的7脚，同时在2脚通过R240得到PS-ON高电平信号，使其内部进入工作状态，由1脚输出12V电压。

MP1584EN-LF-Z是DC-DC电压转换器，输入电压范围4.5V～28V，输出电流3A，高达1.5MHz的可编程开关频率，内置软启动等，为8 PIN SOIC封装，下表为MP1584引脚功能。

序号	引脚名	功能	描述
1	OUT	输出脚	IC高压侧开关输出。外接低正向压降肖特基二极管D140，负端接地。二极管必须靠近BST引脚，以减少开关尖峰。
2	EN	使能脚	低于指定的阈值时，关闭芯片，启动起来需超出指定阈值。
3	COMP	补偿脚	误差放大器的输出端，控制回路频率补偿被。
4	FB	反馈脚	输入到误差放大器，该输出电压由电阻分压器设定，连接在输出和GND，最低工作电压在0.8V。
5	GND	接地脚	\
6	FREQ	开关频率选择脚	与外接电阻一起调节开关频率。
7	VIN	输入脚	提供给所有的内部控制电路，外接去耦电容以尽量减少开关尖峰。
8	BST	自举	这是内部浮动高边MOSFET驱动器的电源正极。与SW通过电容连接。

芯片内部工作原理：

A．该MP1584是一个可变频率、非同步、降压开关调节器，集成高边高电压功率MOSFET 。

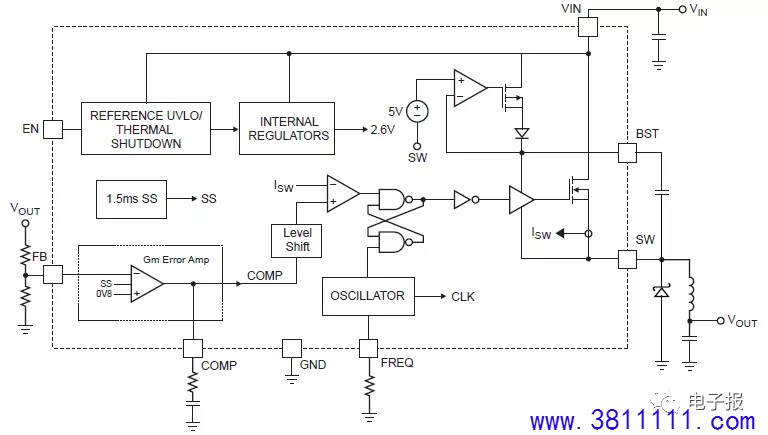

图9 MP1584内部框图

是一个高度电流模式控制，有效的解决快速环路响应，易于补偿。在中高输出电流的MP1584工作在固定频率，通过峰值电流控制方式来调节输出电压。PWM周期是由内部时钟启动，该功率MOSFET导通，并保持在直到它的电流达到所设定的值COMP电压。当电源开关处于关闭状态，保持关闭有100ns的周期才开始。如果在一个PWM周期中，电流在功率MOSFET到不达COMP设定电流值，功率MOSFET保持为ON ，节约了关断操作。MP1584内部框图如图9所示

B．误差放大器，比较FB引脚电压与内部参考值（ REF），并且输出一成比例的电流之间的差。输出电流用于充电的外部补偿网络，以形成COMP电压，用来控制功率MOSFET的电流。在工作期间，最小COMP电压被钳位至0.9V ，其最大被钳位至2.0V 。COMP是内部下拉至GND时为关断模式。

C．内部稳压器：内部的电路是从供电2.6V内部稳压器获得。该稳压器采用VIN输入，工作在全VIN范围。当VIN大于3.0V ，输出被全部检测。当VIN低于3.0V时，输出降低。

D．使能控制：MP1584有一个专用的使能控制引脚（ EN ）。输入电压高时，芯片启用，内部EN具有禁用正逻辑关系。下降阈值是精密的1.2V，上升阈值为1.5V。当EN被拉低低于1.2V ，芯片进入停机电流模式。

E．欠压锁定（UVLO ）：欠压锁定（ UVLO ）工作电压不足使其芯片保护。在UVLO上升门限约3.0V ，下限阈值2.6V。

F．内部软启动：在启动过程中，以防止转换器过度转换输出电压。当芯片启动时，将内部电路产生一个软启动电压（ SS）斜坡从0V到2.6V 。

G．热关断：以防止芯片工作在非常高的温度下。当硅晶片温度比其上阈值越高时，关闭整个芯片。当温度低比其低阈值时，芯片使能再次开启。

E . 浮动驱动器和自举充电:浮动功率MOSFET驱动器供电，由外部自举电容形成。这个浮动驱动器有它自己的UVLO保护，上升门限2.2V。

F．电流比较器和限流：功率MOSFET可以准确的通过电流感应，当感测到的电流是大于COMP高电压时，比较器输出为低电平，使其关断功率MOSFET 。

关键引脚原理分析：

④脚电压0.8V，无电压输出或者输出不正常时，重点检查该脚电压，R227、R228参数在维修时不能轻易更改或者使用同规格的电阻。

③脚的补偿网络，参数不能轻易更改，该网络可保证IC在负载、温度等变化时间，IC工作稳定。

②脚使能脚，高电平有效，一般直接和输入电压连接。

①脚L7的参数及负载电容的大小影响IC带负载的能力，替换时须使用同规格的电感。

D140的续流二极管必须接的且规格不能轻易更换，位置靠近电源IC。

⑦脚电压输入脚，范围4.5V～28V。

⑥脚外接电阻R226可以调整开关频率，为保证整机EMC性能，不能更改该电阻。

4）VIN、开待机控制电路

（1）整机上电，二次开机后，主板给出PS-ON开机指令信号，高电平经R198限压到Q103的b极，Q103导通到地，5VSB经电阻R221、R222分压，Q112的G脚电压低于S脚电压后导通。5VSB经Q112控制后C1/100UF滤波输出5V电压给主板供电，见图10所示。

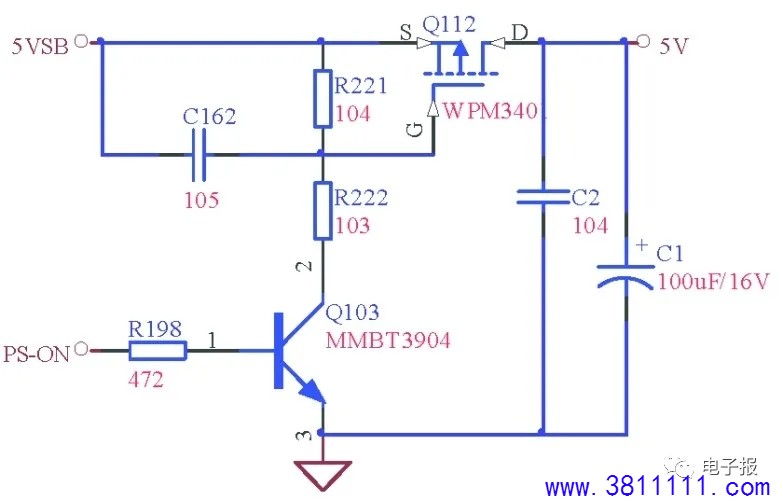

图10 开待机控制电路

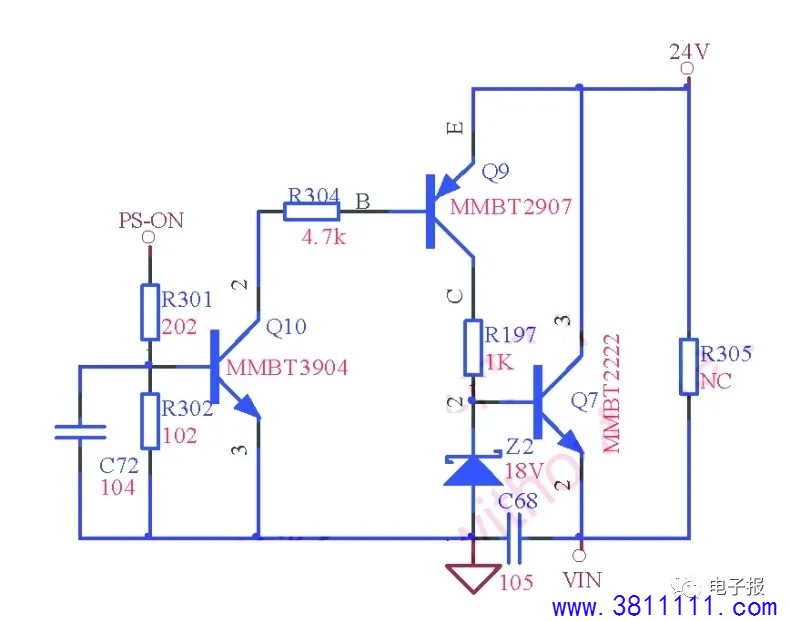

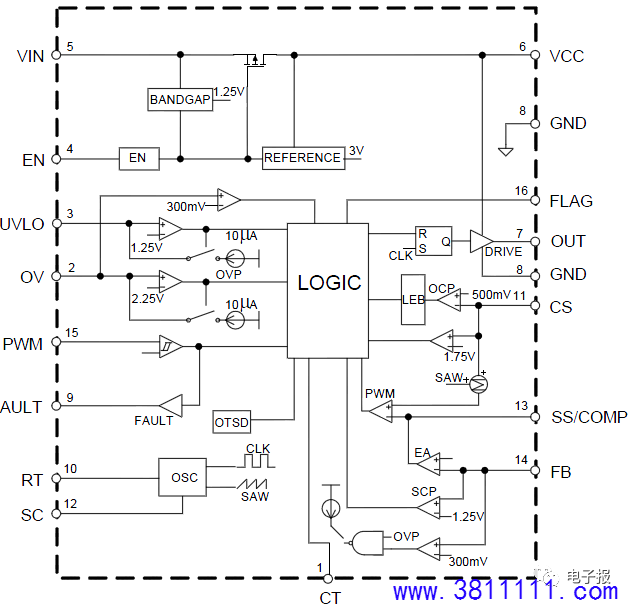

（2）整机上电，二次开机后，主板给出PS-ON开机指令信号，高电平经电阻R301、R302分压约0.7V电压使Q10导通，Q9基极电压拉低，发射极上24V电压一路经Q9在Z2稳压管上形成18V稳压电压，同时与Q7组成标准的18V稳压电源，由Q7发射极输出18V电压VIN，如图11所示。此18V电压供给12V形成电路U11的⑦脚供电，通过U11降压后输出12V电压给主板供电。VIN电压另一路到U14（AP3041）⑤脚供电。
