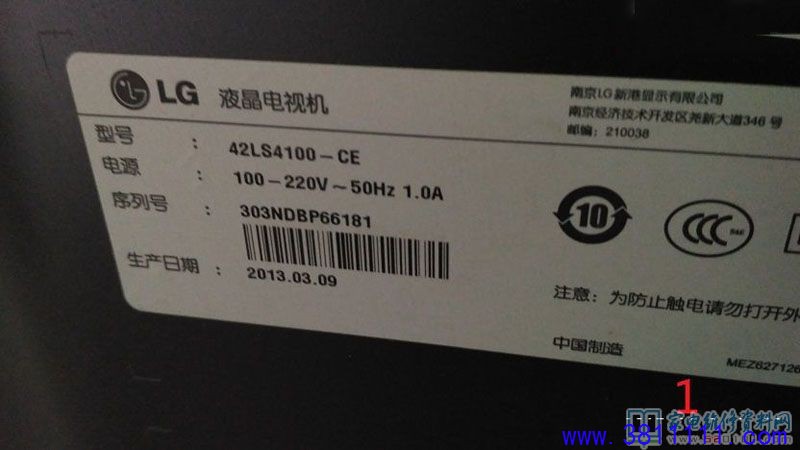

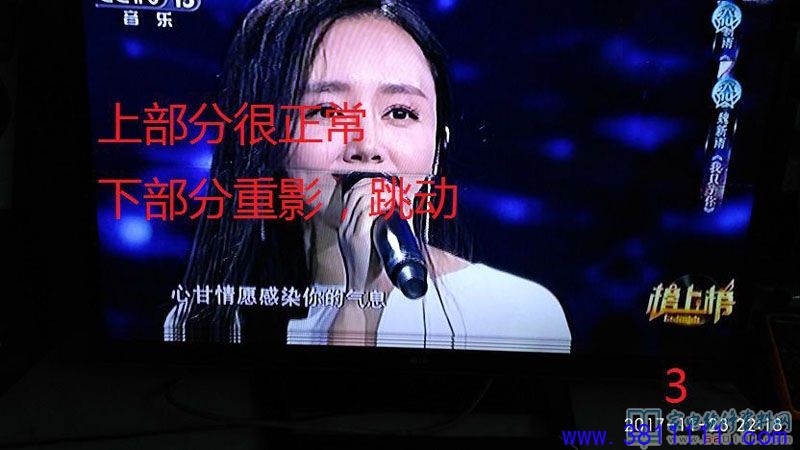

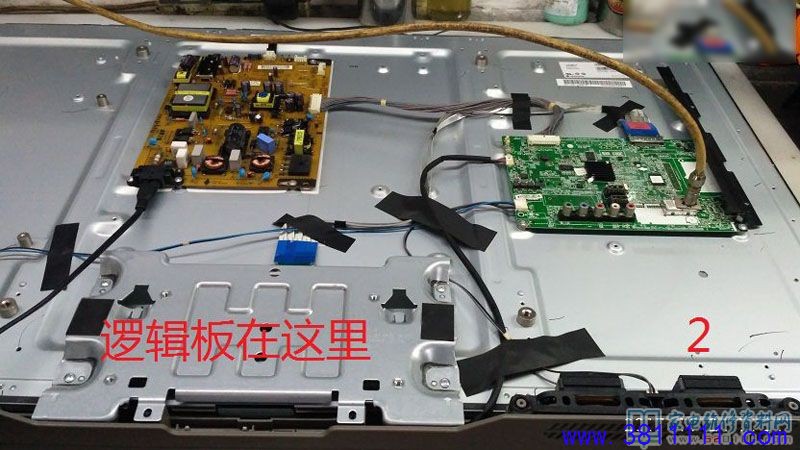

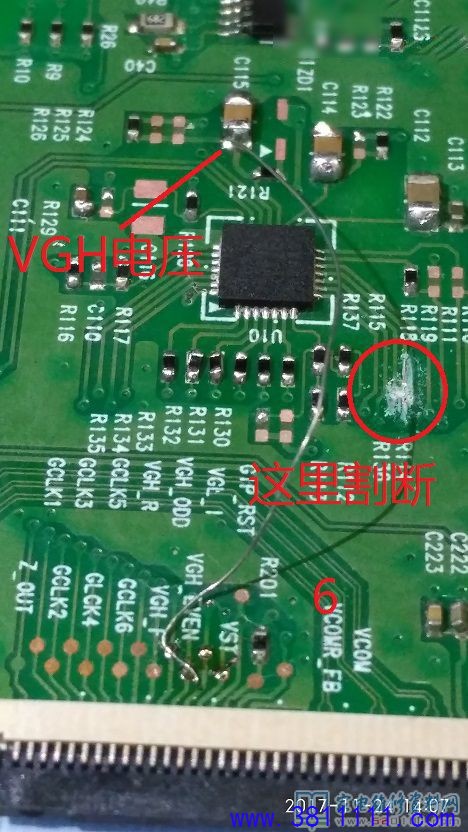

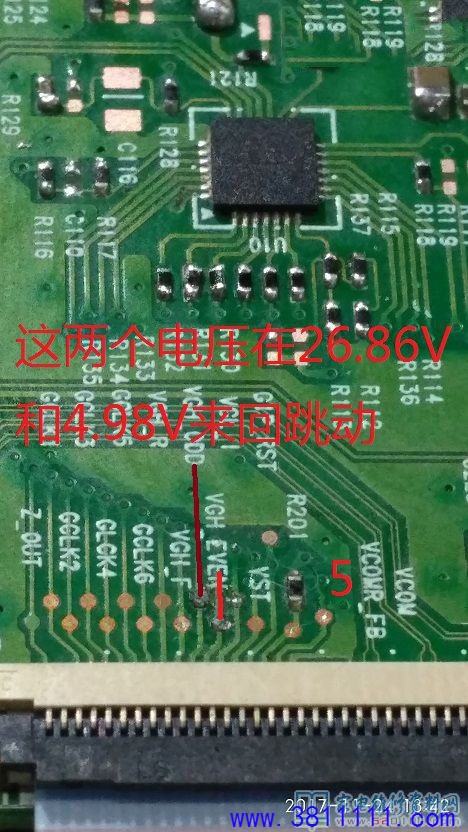

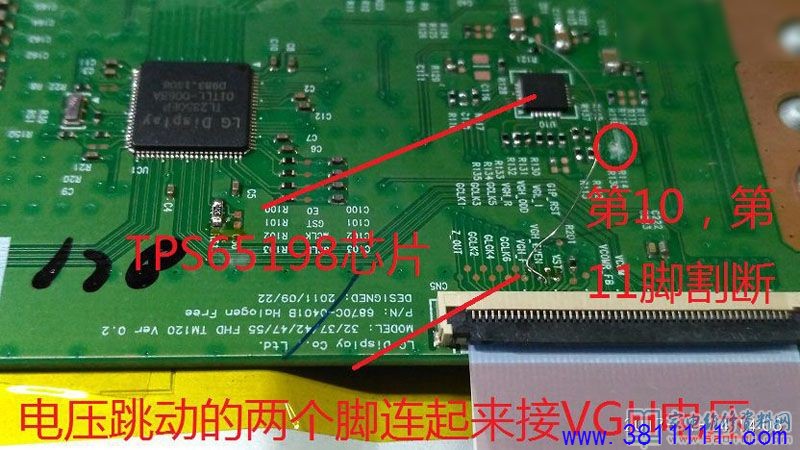

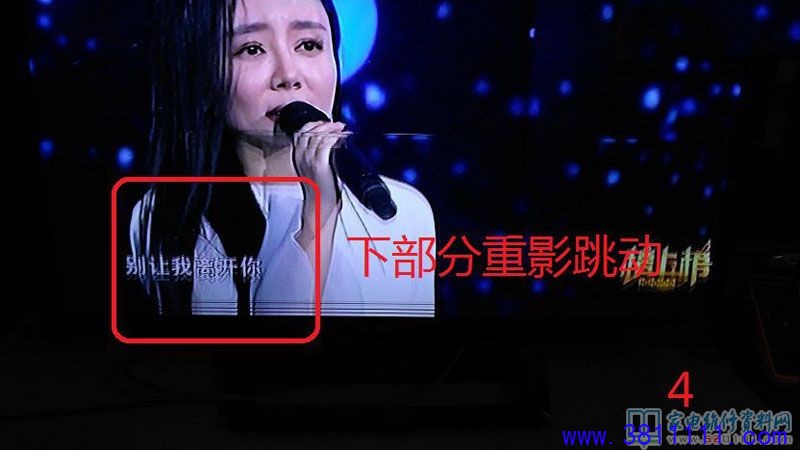

接修一台LG42寸液晶电视，故障表现为声音正常，图像上部分完全正常，下部分间歇式神经病，3秒钟正常然后3秒钟重影跳动，无限循环。每次看到这种现象，心都拔凉拔凉的，还是拆开看看吧。只要声音正常，控制有效，水平方向哪怕只有一公分的正常图像，也足以说明主板是好的，故障在屏幕或逻辑板。测量逻辑板，12V,3.3V,1.8V,27V,-5V等等全部全部正常，也在意料之中，估计屏幕完蛋了，不死心，又测量两根上屏线，发现重大问题，有两根标注VGH的测试点不正常，电压在26V和-5V之间来回跳动，26V的时候图像正常，-5V的时候重影跳动，拔掉两根屏线也一样，这是好事啊，仔细查看，这两个电压来自一个小芯片TPS65198的10脚和11脚，但是但是输入的26V和-5V是很稳定的，其他的输出电压也很稳定，就这两个脚不稳定。维修过程就不用说了，看图片就明白。
|
