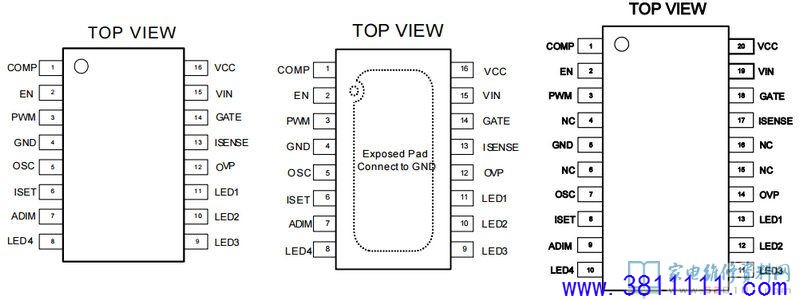

| 概述：MP3398A是一款具有4个电流通道的升压控制器，旨在驱动白光LED阵列用于大型LCD面板背光应用。它通过并联两个或多个IC共享一个电源，以此来扩展LED通道数量。MP3398A采用具有固定开关频率的峰值电流模式。可通过外部设置电阻进行调节频率。 MP3398A驱动一个外部MOSFET，以将4.5V输出电压升压至33V输入电源。它可以将每个 LED 串的电流调节至外部电流设置电阻设定的电流值。MP3398A 采用4个 内部电流源以平衡电流。灯串之间的电流匹配精度为2.5%。LED 电流源上的低调节电压可降低功率损耗。 MP3398A同时支持独立模拟调光和PWM调光，以适应不同的调光模式需求。 此外，该器件还提供丰富的保护功能，如过流保护（OCP）、过温保护（ OTP）、欠压保护（UVP）、过压保护（OVP）、LED 短路/开路保护，电感/二极管短路保护。MP3398A采用SOIC16(TSSOP16-EP)和SOIC20封装。 一、MP3398A引脚功能

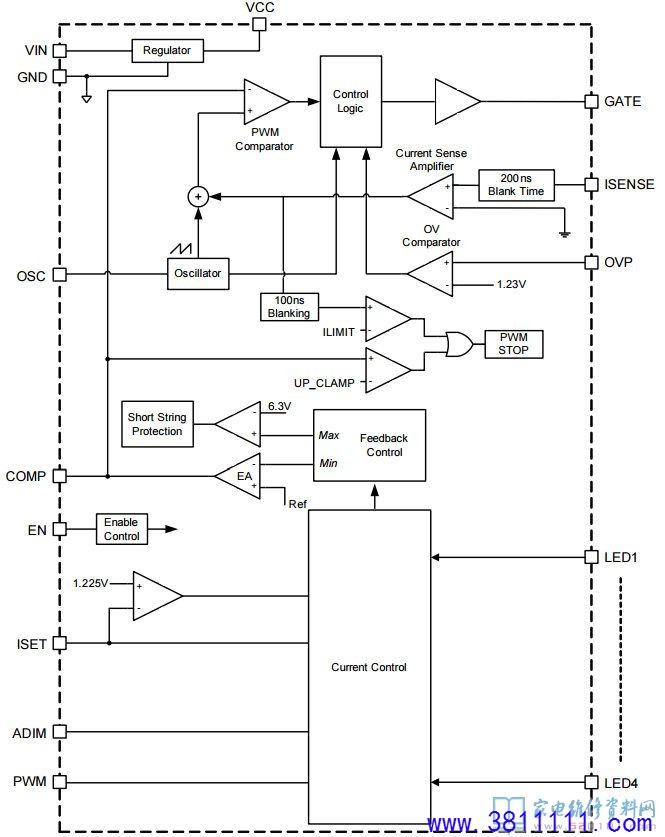

二、MP3398A内部方框图

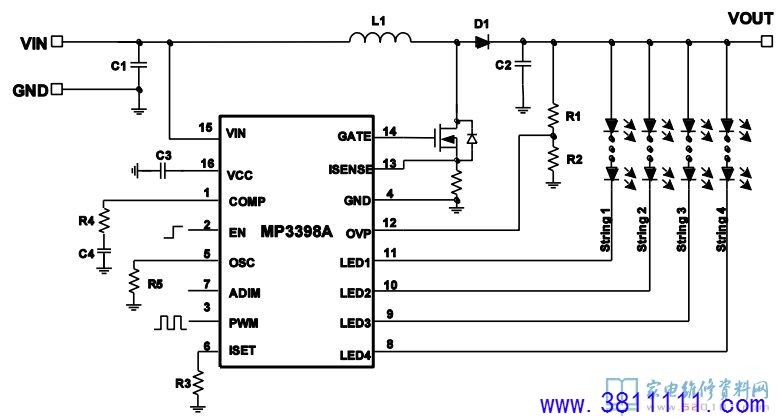

三、MP3398A典型应用电路
四、MP3398A开机实测引脚电压值（胜利VC9806数字表测得）

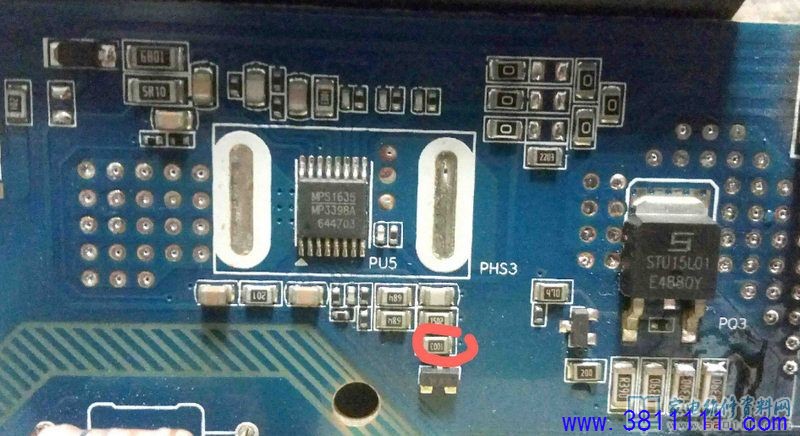

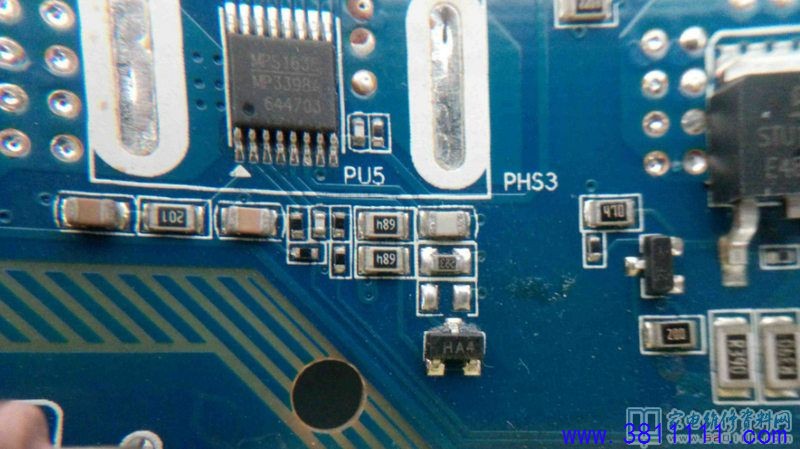

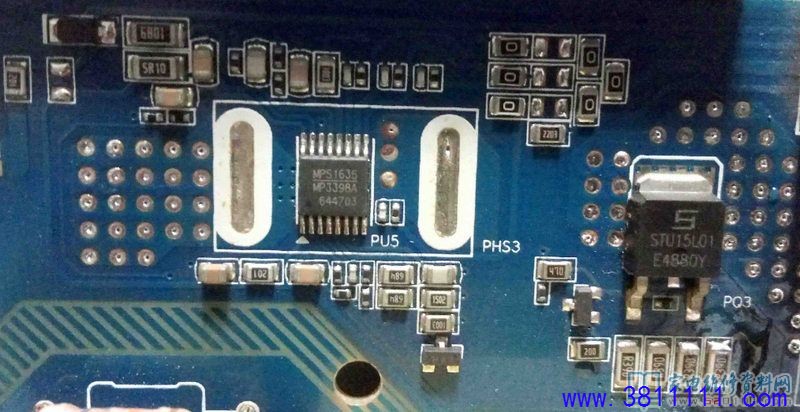

五、MP3398A修改横流输出的方法 如下图所示，直接去掉一个100K，用电阻15K 电流250毫安 全部去掉换成22K，电流160毫安。
|
