多芯电缆内部断了，如何精确查找电缆内部断点的位置？老电工教你一招

如何利用数字万能表的NCV功能查找多芯电缆线的内部断点位置：

不知各位同行是否遇过这样的场景：当你正专心的施工作业时，插在移动插座上的用电器却任性地罢工，插在其他插座上的却能正常运转，很显然是移动插座出了断路故障，移动插座包含电缆和插座本体两必要组成部分，本体故障好排除，难的是那种电缆线外表无破损，芯线却藕断丝连的故障。这时，使用万能表查故障查出来又属于正常情况！

遇到这种模棱两可，有替补的情况下便尽快解决——换。要是电缆足够长那就拦腰折断、一分为二，择其畅通而用之，事情可能迎刃而解，至于有断点的那一部分，那就等待空闲了再来解决问题。

那么，断点的那一部分如何解决问题呢？一是找个有单相电的场所，二是带上单相用电器：比如最普通的白炽灯泡，最后再拿出查线故障利器——带Ncv功能的万能表。

下面便以最常用的三芯塑料电缆为例和同行们交流、探讨一下查断点的步骤：

一、确认一下检测场所单相电零线无电压（用数显电笔测量下零线有无电压显示），若有就只能在确保人身安全的前提下，架空漏保开关，以地线当零线的方法来排除故障了。

二、将待查电缆在空旷的场地拉伸开来，目的是排除电磁干扰以免误判。先用万能表查出三芯线是哪根断了（比如黄、绿、红三芯线中红线断了）。将黄、绿线尾端拧为一股接在灯泡的一极，将红线尾端单独接灯泡的另一极，然后将黄、绿双线首端也合二为一接电源的零线或地线，将红线接电源的火线，通上电源观察灯泡有无发亮，若没亮就可以开启咱们的排除断点作业了。

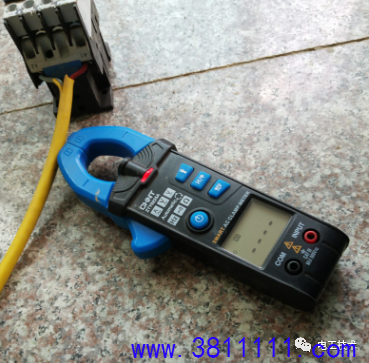

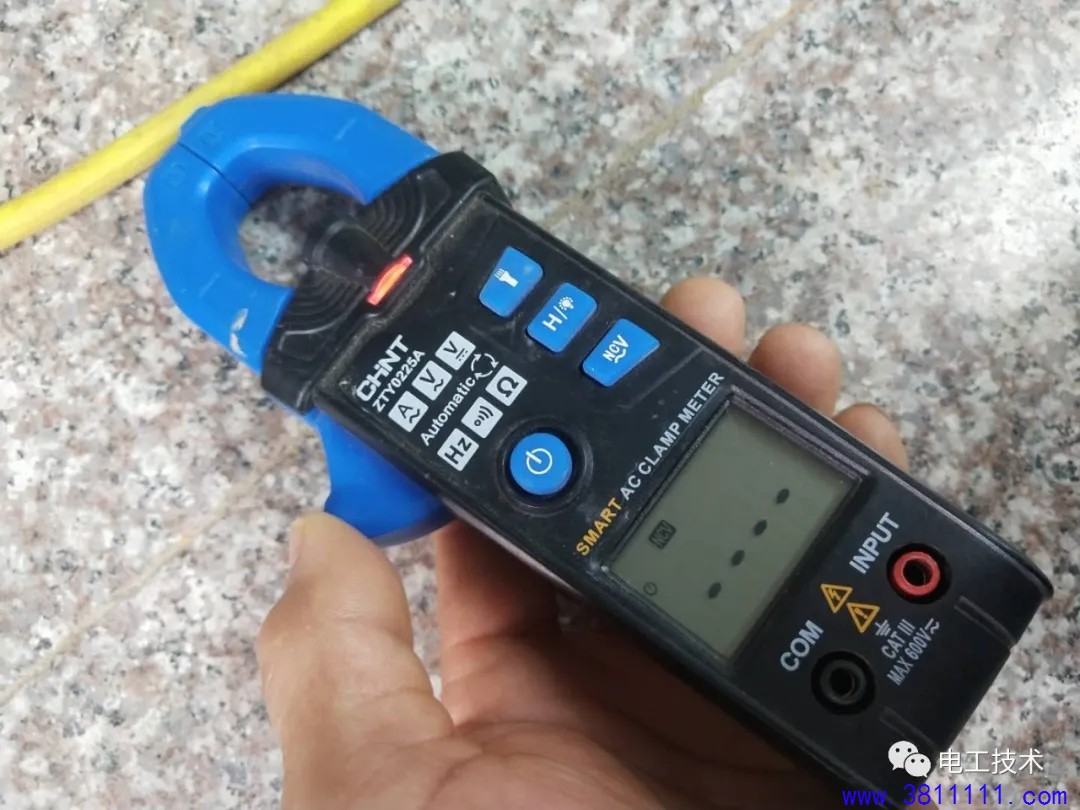

拔下万能表的双表笔，打开总开关，开启Ncv功能，然后像排雷一样，手持万能表将Ncv凸起的探头沿电缆线表皮从首端往尾端无间断地滑过，万能表便会一路蜂鸣着、闪烁着前进，待哪个部分悄无声息了便是断点的大致所在，然后在蜂鸣与噤声中来回移动万能表进行精准定位锁牢断点。接下来该如何后续操作就不再赘述了。

如果有同行说查一电缆的断点没有必要投资百余元买一带Ncv功能的万能表吧？当然不用，一支十余元的非接触式电笔一样能锁定断点位置，但是肯定不会像带Ncv功能的万能表这样方便快捷。

那么有其他的万用表还得买特制电笔或带Ncv功能的万能表吗？回答:只要你仪表上具有交流毫伏档一样可以非接触式无创伤查找断点。

当然啰，特制表笔也有软肋，不是能精确查找断点的利器，在遭遇强电场干扰或有屏蔽层的电缆（如铠装线）时，它俩也会无可奈何的。

为了更好的交流与互动，在此我仅代表个人问各位同行三个小问题，请各位帮忙解决本人的困惑：

1、断芯线为什么接火线而不是零线？

2、电缆尾端不连用电器是否可行？

3、为什么要将没断的芯线首端和尾端分别拧在一起？

希望有经验的你一起来交流探讨，共同成长进步。
