话说过零检测电路的作用

话说过零检测电路的作用

过零检测电路广泛用于多种电器电路中，下面以液晶电视智能电饭煲、豆浆机电路为例，对过零检测电路的作用进行说明，供参考。

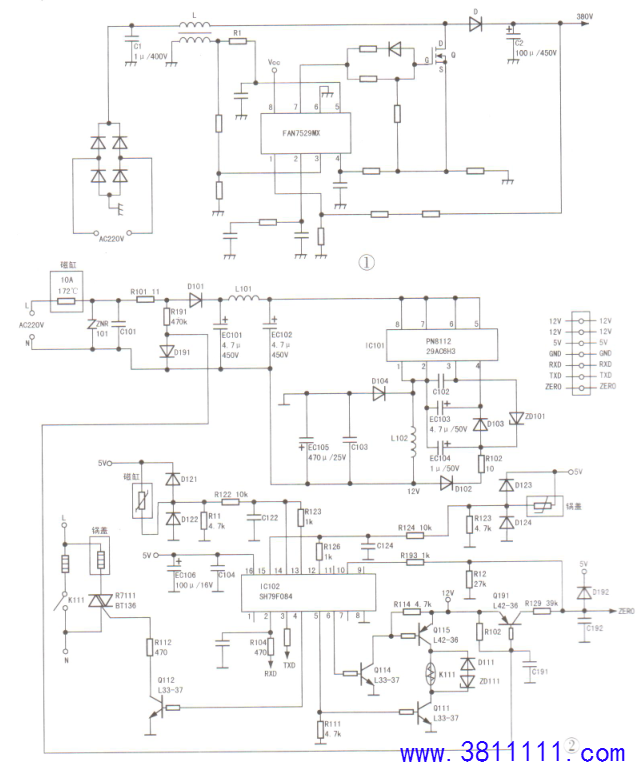

在大屏幕液晶电视开关电源中，通常设有PFC电路，其作用是将300V脉动直流电升到约380V的稳定直流电压，供主开关电源使用。某液晶电视的PFC电路如图1所示，220V交流市电经桥式整流后，由电容C1滤波，由于C1容量很小(通常为1μF左右)，所以通过储能电感L送给开关管Q漏极的电压为脉动直流电，由于该电压有波峰和波谷，则要求Q的工作状态或导通时间随之变化，否则易损坏。为了检测输入电压的波峰和波谷，故设置了过零检测电路，L次级线圈产生的信号通过电阻R1送到PFC集成块FAN7529MX⑤脚，作为过零检测信号。美的MB-FSS50]型智能电饭煲的过零检测电路主要由R191、D191、IC102、Q191等元件组成，如图2所示。该电路产生过零检测信号ZERO，通过接口送到面板。

大家知道220V市电的波形是正弦波，其电压值随时间变化而有变化，220V是有效值，最大值为有效值的1.414倍，即310V。为了避免继电器K111在电压最大值时吸合或断开，故设置了过零检测电路，让K111的通/断都在较小电流状态下完成，有效减少触点打火现象，从而保护继电器。

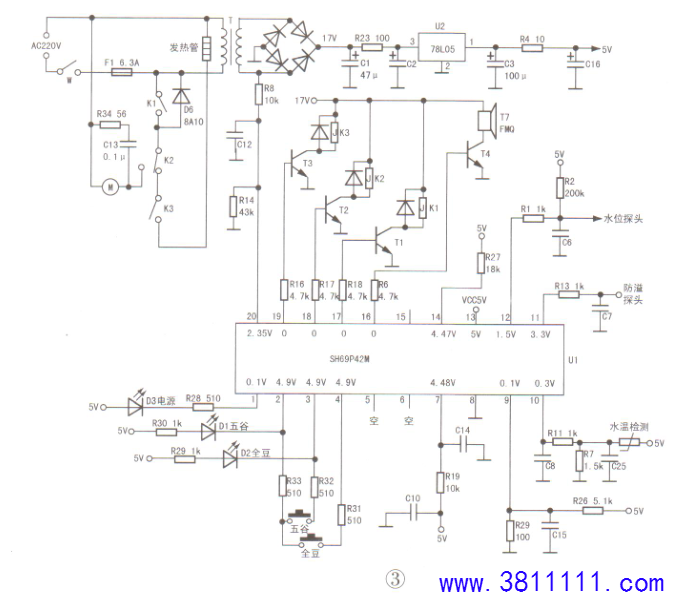

一台九阳豆浆机电路如图3所示，电源变压器T次级电压通过桥式整流电路中的一只二极管半波整流，电阻R8、R14的分压，C12的滤波，在U1②脚产生约2.35V的直流脉动电压，作为过零检测电压。该机设置过零检测电路的目的是防止在市电波峰时启动电机M，因为此时启动电机会产生较大力距，易导致豆浆机倾倒。
