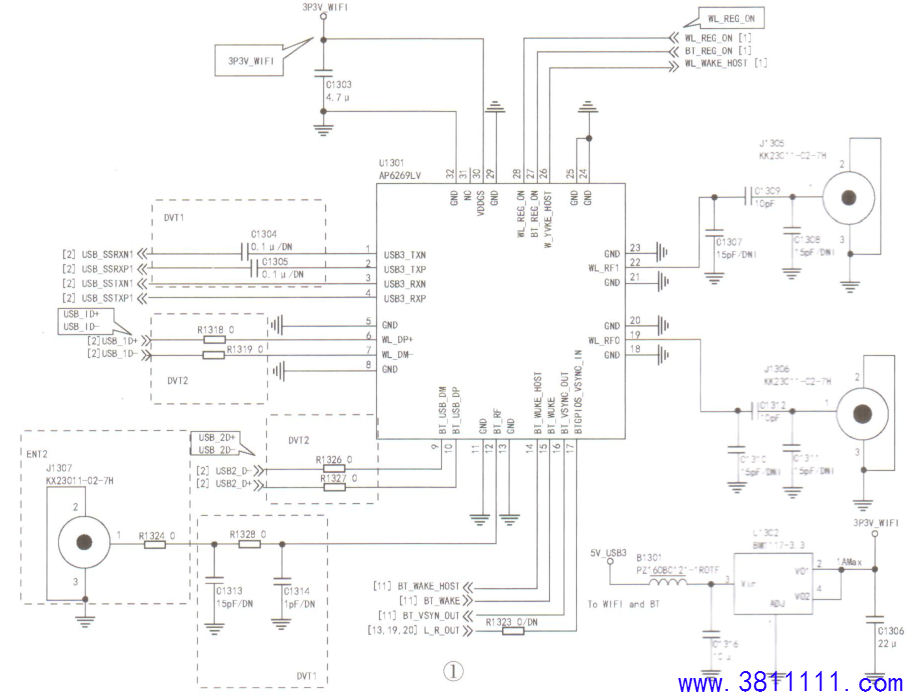

乐视超级电视超3X55的检修(上) 在维修前，请先目测主板是否有短路、断路等情况(特别是电源对地的短路，容易烧坏电源系统)，检查电视内各接口的连接方式是否正确，连接效果是否良好，装配是否到位，在确保屏为正常的状态下进行维修。 1.开机问题 (1)液晶电视不开机，LETV指示灯不亮电源板供电不良:检查电视侧面按键板的开机键是否打开，连接线是否接好，然后检查电源部分输出电压(连接件CN9101的+12V)。若没有供电电压+12V，则判断电源板损坏;若+12V正常，则检查主板上相应测试点电压。 (2)液晶电视开机后有声音但黑屏 屏线不良:确认屏线是否损坏，如果线材良好，检查连接是否正确，接触是否良好，可通过正确的插拔方式消除该故障。 检查电源板背光部分:接.上市电220V后，按任意按键开机后观察背光是否点亮、屏幕是否有图像。 背光不亮:检查插座CN9101上的PS_ON信号，正常应为3.3V。 检测与电源板连接的接插件CN9101的ON/OFF信号，此时ON/OFF信号应该为3.3V，正常值大于2.5V。 检查电源板CN8601、CN8602上的VLED+、VLED-是否正常输出，如果电压为0V，则判断电，源板损坏。 (3)背光点亮，但屏幕无图像 检查电源板CN9101上的TCON-ON信号是否为高电平(正常应大于2.5V)。 如果TCON-ON信号正常，测试CN9102的+12V__T是否输出正常，如果电压+12V_T低于9V，则判断电源板损坏。 上述两项电压均正常，需检测CN9101的DIM信号是否为PWM方波，且频率应在180Hz 左右。 (4)电视画面停留在开机LOGO 通电开机，电视画面一直停留在开机LOGO，通常是软件不良:通过串口查看机器启动时的打印信息，与正常机器对比找出异常，可重启开机或通过U盘/SD卡刷写新软件处理。 提示:此故障一般属于软件不良引起，如果重启或软件升级仍不能解决，只有更换主板或FLASH芯片。 2.网络连接问题 (1)无线网不能连接 如果无线网络WIFI不能连接，通常是无线WIFI密码及网络设置异常。 另外，软件不良也会引起该故障，换用已烧好程序的FLASH，或通过U盘/SD卡刷写新软件。 最后检查硬件，检查天线同轴线与主板连接是否安装到位;检查模块供电3P3V_WIFI(3.3V)是否正常;检查模块控制信号WL__REG_ON是否为高电平，如不是，则更换U1301(WIFI);检查USB_1D+/USB_1D-信号是否正常(关键检测元件R1318、R1319)，如USB信号不正常则更换. U1301模块。 上述检查都无法排除故障，则需更换U1301。. (2)蓝牙不能连接 首先检查天线同轴线与主板连接是否安装到位;再检查模块的供电3P3V_WIFI(3.3V)是否正常;检查模块的控制信号BT__REG._ON是不是高电平，如不是，更换U1301;检查USB2_D-/USB2_D+信号是否正常(关键检测元件R1326、R1327)，如USB信号不正常，更换U1301。相关电路如图1所示。
(3)有线网络不能连接 连接不良:检查网口连接情况，接入网线后观察网口指示灯是否点亮，正常情况下，黄色指示灯会一直亮，表示已经建立连接;绿色指示灯闪烁，表示有数据通信。若指示灯均不亮，表示CPU工作异常，需检查网线是否良好，接触是否正常，有异常则更换网线。 输入不良:检查网口输入至U1002之间的线路，测量对地阻值与正常值进行对比，是否有较大差异，检查通路及焊接情况。电压异常:检查供电线路。 软件不良:通过USB接口重新刷写新软件即可。 3.有声音无画面显示 通常是VB1排线接触不良，装配不到位，重新插拔即可;或者是主板供电接触口装配不到位，图像显示供电不良，重新接插即可。

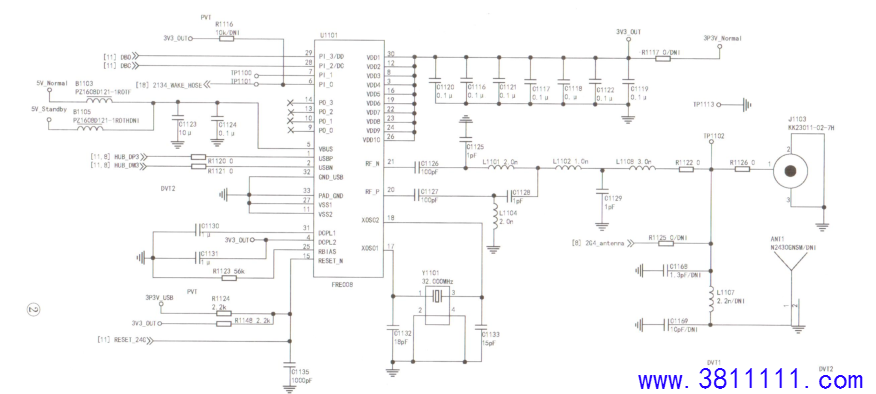

4.2.4GHz遥控器失效 首先检查天线连接是否正常：同轴线安装是否到位;RF通路元件有无虛焊或损坏。 然后检查U1101(2.4GHz处理模块)是否正常工作：Y1101(32MHz)输出是否正常。 再检查U1101供电:5V__Normal及3V3__OUT输出是否正常；HUB_DP3、HUB_DM3信号是否正常(关键元件R1120、R1121)，如USB信号不正常，则更换U1101。相关电路如图2所示。(未完待续) |
