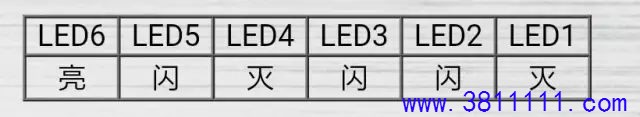

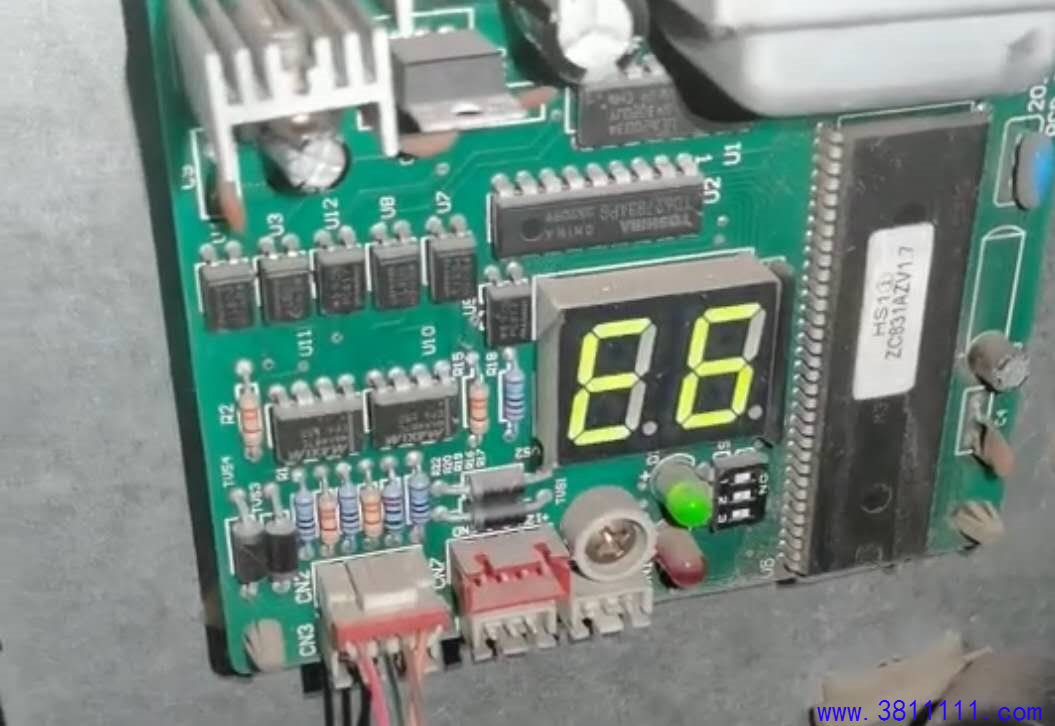

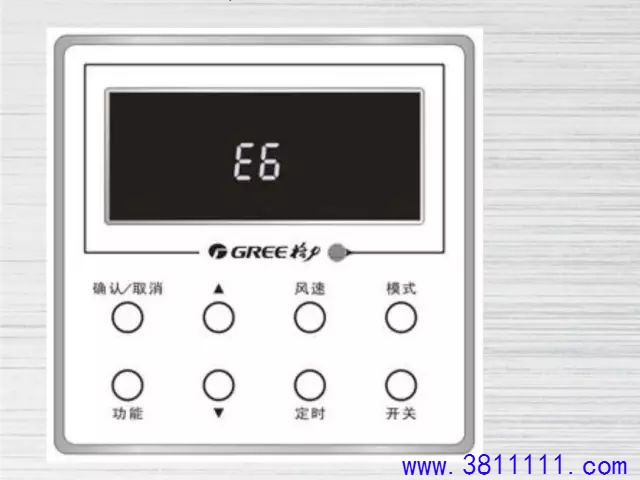

格力四代多联机已经全部超保,任何维修都是收费,近日有几个人咨询四代多联机E6故障的维修,才发现,新加入维修中央空调,他们学会修五代多联机,却不了解格力四代多联机的通讯方式;这个解决方案一定要掌握好,学会了定会赚到钱,学不会只能看着别人赚钱! 本公众号之前写过一篇格力四代多联机“E6”通讯故障,文章以图片内容详细讲解通讯故障的维修思路,同时以模块化多联机为案例的形式引导你找到故障。 今天的文章主要以单机版直流变频多联机为例进行讲解,希望能帮到你。 一、故障显示和现象: 1、无双8显示的外机,主板上所有6个LED灯的状态依次如下; 2、有双8显示的外机,外机主板或者转接板上双8显示“E6”; 3、无双8显示、且没有接线控器的天井内机,面板上面3个LED灯同时闪烁; 4、有双8显示的内机,面板上显示“E6”; 5、接线控器的内机,线控器显示如下: 二、可能原因如下: ■室内机和室外机之间的通讯存在异常; ■室内机和室内机之间的通讯存在异常; ■室内机和线控器之间的通讯存在异常; ■室内、外机主板未上电、不工作或者损坏; ■室内机拨码或者地址设置有误; ■最后一台内机没有安装匹配电阻。 三、故障判断条件和排查方法 第一步、确认通讯故障产生的地方(内外机之间、内机之间或者内机、线控器之间通讯故障) ——>如果室外机主板显示通讯故障(或E6),并且所有的内机都报E6通讯故障,则可能是内外机之间的通讯故障;
——>如果室外机主板未报通讯故障,而部分内机报通讯故障,则可能是室内机之间通讯故障;

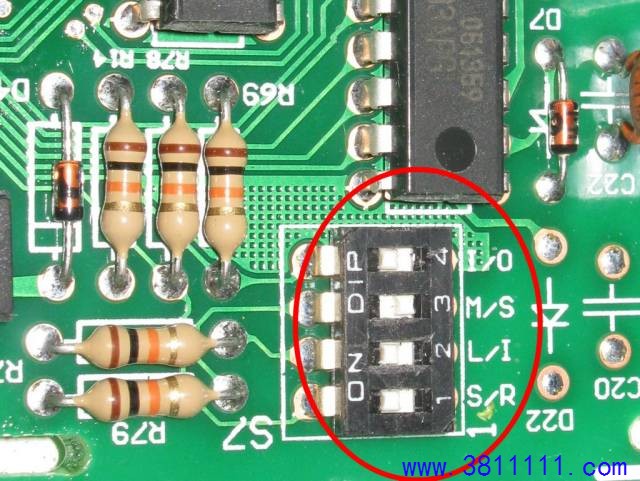

——>如果单台内机线控器上显示E6,则可能是该内机和其它内机的通讯故障或者内机和线控器之间的通讯故障。或者是新换的线控器设置的地址不一样,尤其是XK01也要设定地址码。 第二步、检查对应发生通讯故障的主板是否未上电、不工作或者有明显的损坏 ——>检查对应的主板是否有电源输入、保险管是否损坏或者有明显的元器件烧坏等; ——>外机主板或转接板上电正常工作之后,对应的LED灯或者双8显示会亮; ——>内机主板上电后,蜂鸣器会鸣叫一声;正常工作情况下LED灯或双8显示会亮; ——>线控器上电之后,会瞬间显示“0℃”,然后再显示正常的室内温度,这个现象是正常的,不要当故障去维修。 第三、步检查室内机拨码或者地址设置是否有误 ——>如果室内机接了线控器,需检查内机主板的功能拨码S7的第2位是否正确(拨在“L”端表示接线控器,“I”端表示从遥控器):如果是接线控器的多联机内机,被人为的改为了“I”从遥控器,这个对应的线控器就显示“E6”通讯故障。

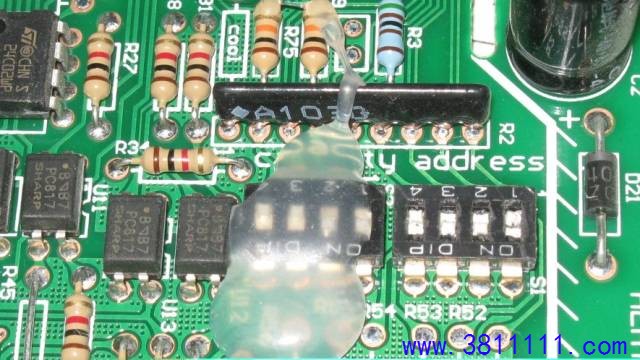

——>检查内机的地址设置是否有误。不同内机的地址必须设置为不一样。内机地址通过主板上的拨码开关S1来设置,如下图所示: |
