1、概述 二合一电源板(OB5269CP+AP3041方案)主要运用在长虹32J2000、43J2000、LED42538N等机型上。为方便阐述，下面以32J2000为代表进行分析，其电源板型号代码9012-112437-07509211。电源输出12V/2A、DC5V/1.5A、DC5VSB/1.0A三路及LED驱动电压120V、LED驱动电流280MA/单路/50W。增加少量元器件即可扩展到6路LED驱动，满足大屏幕背光要求。 2、电源实物图解 32J2000电源板实物正面图解如图1所示，电源板实物背面图解如2所示。

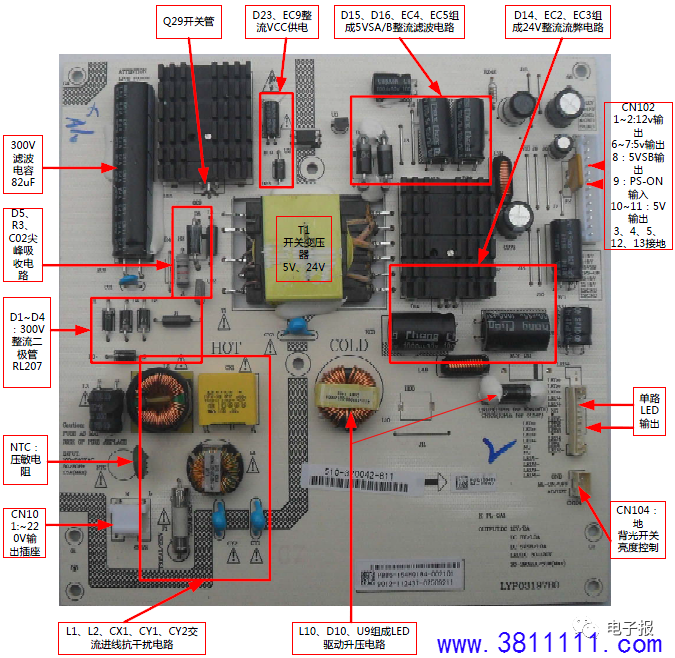

电源实物图1 正面

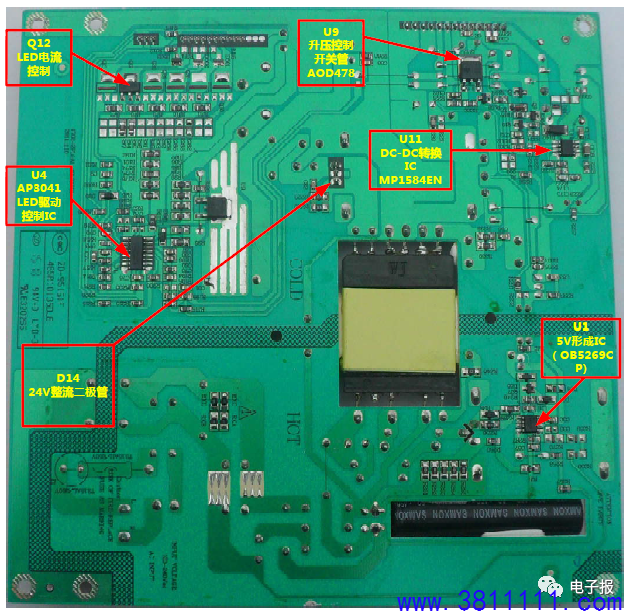

电源实物图2 反面 3、工作原理精要 接通电源后，整机处于待机状态，指示灯亮，这时电源板输出两路电压：一路5VSB电压给主板供电，主板CPU控制系统上电后，按照预先设置好的程序进入待机工作状态；一1路24V电压输出到LED驱动电路，等待开机后通过开关电路形成驱动LED灯串电压60V。 通过遥控器或者按键开机后，主板CUP控制系统输出开机信号PS-NO（高电平），高电平分三路控制信号输出：一路PS-NO信号经Q103控制输出5V电压供主板；一路PS-NO信号经Q10控制输出11.5V电压给LED驱动IC（AP3041）供电；一路PS-NO信号经U11(MP1584)控制输出12V给主板供电。电源LED驱动进入工作状态，主板得到12.3V、5V，整机正常开启，下图3为电源工作流程简图。

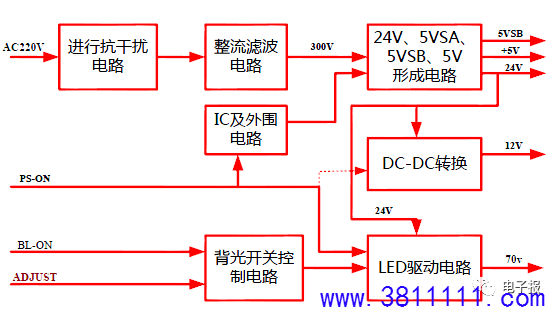

图3 电源工作流程图 4、单元电路解析 1）电源EMI电路及整流电路

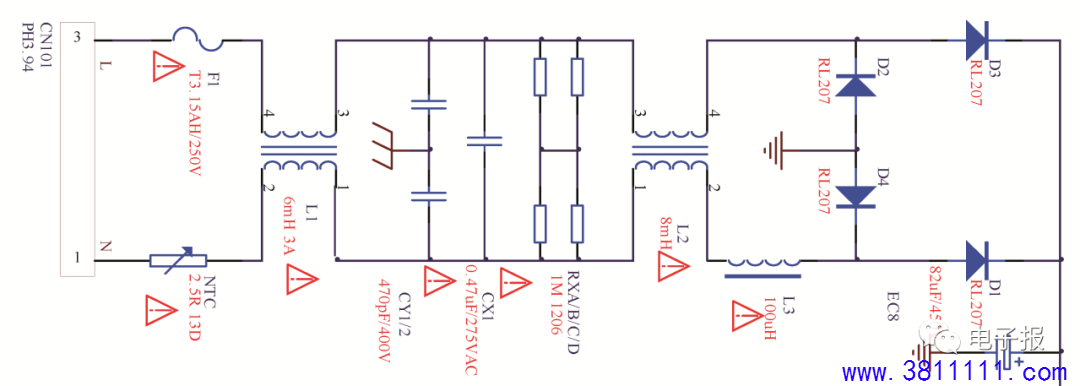

图4 抗干扰及整流电路 交流电通过两级抗干扰电路加到整流二极管，经整流滤波后形成300V的直流电压。其中，由扼流圈电感L1、L2和共模电容CY1、CY 2，差模电容CX1、CX12组成共模抗干扰电路，滤除电源进线和电源自身产生的共模干扰脉冲；电阻RXA/B/C/D对抗干扰电容起泄放作用，关闭电源后看迅速放掉CX上存储的电能，防止带电损坏电路上的器件；NTC为压敏电阻，当电压超过他的阈值电压时，漏电电流增大，接近短路状态，导致保险管F1因过流而熔断，起到保护后级电路的作用。整流电路由D1、D2、D3、D4、EC8组成，经四只二级管整流EC8滤波后形成300V的直流电压供电源后级使用，如图4所示。 2）5VSB、24V形成电路

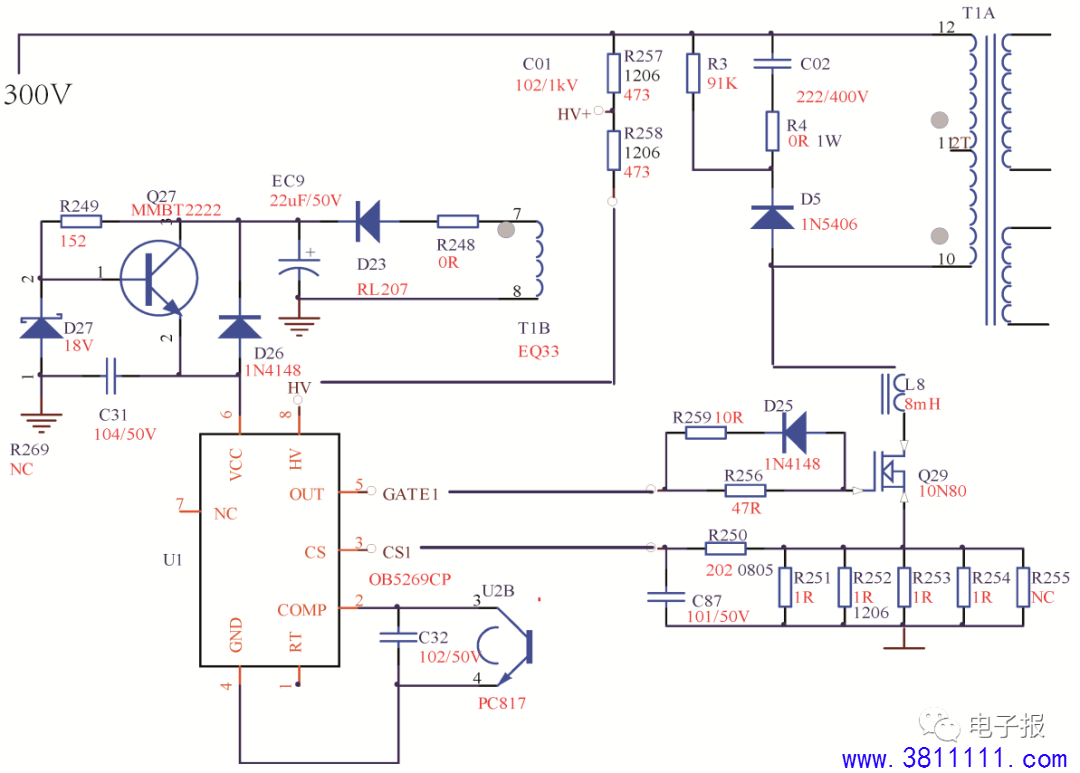

图5 5VSB/A、24V形成电路 5VSB、24V形成电路主要由U1（OB5269CP）、Q27、Q29、D23、次级电路D13、D14、D15、D16组成。300V直流电压分两路：一路输出到开关变压器T1A的(12-11)脚，形成上正下负的感应电动势；一路通过电阻R257、R258降压输出到U1控制芯片的8脚作为芯片的高压启动电压。由R3、C02、R4、D5组成尖峰吸收电路,当功率U1MOSFET开关管截止瞬间，T1A初级绕组瞬间会产生一个很高的尖峰脉冲，该尖峰脉冲使D5导通，经R3、C02回到电源，使尖峰脉冲降低，保护了芯片在功率MOSFET开关管在截止瞬间不过压损坏。C02主要用于吸收功率MOSFET管转换瞬间的尖峰干扰，如图5所示。 U1是一个高性能的电流模式PWM控制控制器，集成了高压启动，高性能，低待机功耗和成本效益的离线反激式转换器，其主要特点及内部框图如下图6所示：

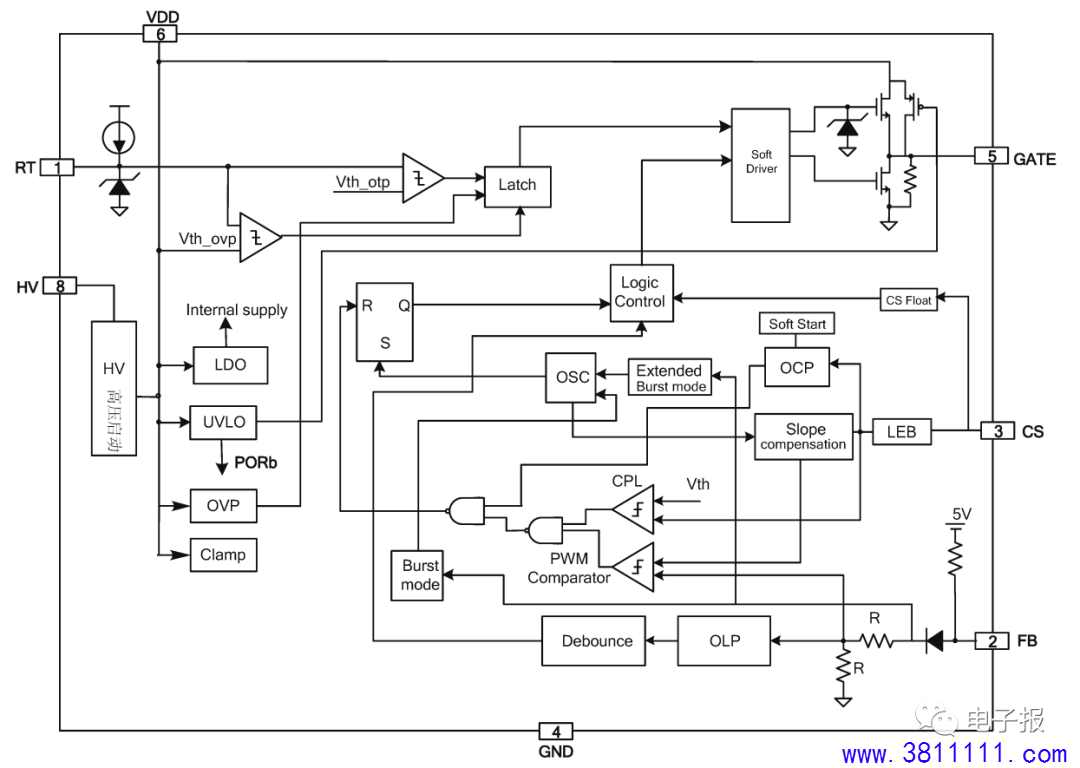

图6 OB5269CP内部框图 OB5269CP特点： ● 高电压启动电路； ● 超低待机功耗； ● 电源，软启动，减少MOSFET的VDS应力 ； ● 为EMI的频率抖动 扩展突发模式（Burst Mode）控制以提高效率和最低的待机功耗设计 ； ● 固定的65kHz开关频率； ● VDD与滞后欠压锁定（UVLO）； ● 循环周期过流阈值设置为恒定输出功率限制在通用输入电压范围； ● 自动恢复过载保护（OLP）； ● 过温保护（OTP），锁存关闭 ； ● VDD过电压保护（OVP），锁存关闭； ● 通过外部稳压可调过压保护（OVP）。 引脚功能：
关键脚工作原理分析： ⑧脚：开机时300V电压经过电阻R257、R258分压输入到U1OB5269的8脚，内集成了高压启动电路，并提供了大约2.8 mA电流给VDD引脚充电，供电来自于 HV引脚。当VDD上限电压高于UVLO(关闭),电荷电流关闭，这时候OB5269VDD电容器提供的电流由辅助绕组的主变压器为IC提供工作电流。 ⑥脚：开关变压器辅助绕组7～8端提供感应电动势，经R248/0Ω欧电阻、整流二极管D23、滤波电容EC9后，形成20V直流电压，加载到由稳压二极管D27/18v、Q27/MMBT2222、电阻R249/1.5KΩ组成的18V基准稳压电路，给6脚提供供电电压。 在6脚内设置了欠压压保护电路，当输入电压低于8.3V～10.3V时，此时UVLO电路开启，IC停止输出；当输入电压高于14.3V～16.5V时，UVLO电路关闭，不影响芯片的正常工作。 还设置了过压保护电路（OVP），当输入电压高于24V～26V且FB反馈电压为3V时，过压保护电路启动被闩锁，芯片停止工作。 OB5269内部有一个4ms的软启动软电路，主要用在电源启动的过程中，在通电时被激活按时序进行。当VDD达到UVLO（OFF）时，CS峰值电压从0V逐渐增加到最大时，每次重启都将重新执行软启动，来保护后级电路不被大电流损坏。 ②脚：OB5269提供绿色能模式下控制方式，以减少在轻负载和无负载条件下开关频率。VFB电压是从反馈回路得到被取作参考值，一旦VFB小于阈值电压（Vref绿色2V）下，开关频率被连续地降低到22KHz的最小绿色模式频率。 在轻载或空载情况下，FB输入降至突发模式的阈值电压(Vref_burst_L)，芯片进入突发模式控制；门驱动器输出开关只有在FB电压高于阈值电压(Vref_burst_H)输出一个状态。只有这样栅极驱动器保持在关闭状态，可减少开关损耗和降低待机功耗。

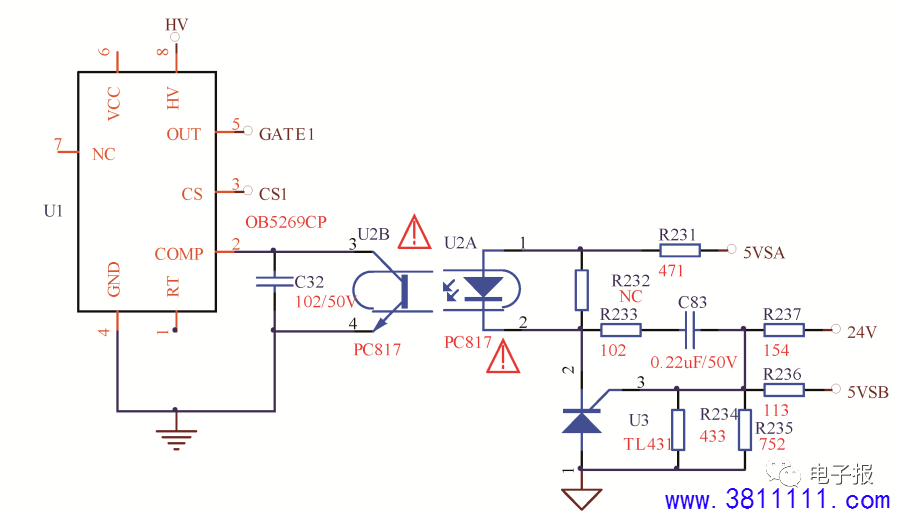

图7 过压反馈电路 从图7可以看出，FB反馈电压来自由：U3、U2A、R237、R236、R231组成的基准稳压取样反馈电路。24V、5VSB通过电阻R237、R236、R235、R234分压在U3上形成标准的2.5V电压，如果某路电压升高时，势必导致U3导通对地，那么5VSA通过光耦电流增大，2脚电压被拉低到地，低于阈值电压时，芯片进入突发控制模式，栅极停止输出。 （未完待续） |
