惠而浦洗衣机自动断电控制板修理

2020-6-15 09:47| 发布者: 南召修电视| 查看: 73| 评论: 0

摘要: 故障现象:一台惠而浦WI5027RSF洗衣机,用了多年了,一直插电源处于待机状态使用,前天发现洗衣机开机正常,可以进水,可以甩干,但一进入洗涤过程,洗衣机转几下自动断电,指示灯全部熄灭。故障分析:洗衣机可以正 ...
故障现象:一台惠而浦WI5027RSF洗衣机,用了多年了,一直插电源处于待机状态使用,前天发现洗衣机开机正常,可以进水,可以甩干,但一进入洗涤过程,洗衣机转几下自动断电,指示灯全部熄灭。

故障分析:洗衣机可以正常开机,进水检测,甩干,说明主板,水位传感器,电机正常。洗涤时可以转几次,然后突然断电,转几次过程中可以看到电池转动时指示灯由亮变暗变化,正常时指示灯电源由控制板开关电源5V供电,亮度应该是不会变化的,估计是由于控制板5V电源有故障引起,考虑到洗衣机几年一直处于待机状态,开关电源一直工作,最容易变化的原件应该是电解电容,可能是5V回路的电解电容老化后容量降低或失效,造成5V电源不稳定,供不起主板时系统自动复位,复位后洗衣机处于待机状态,重新开机又可以启动。

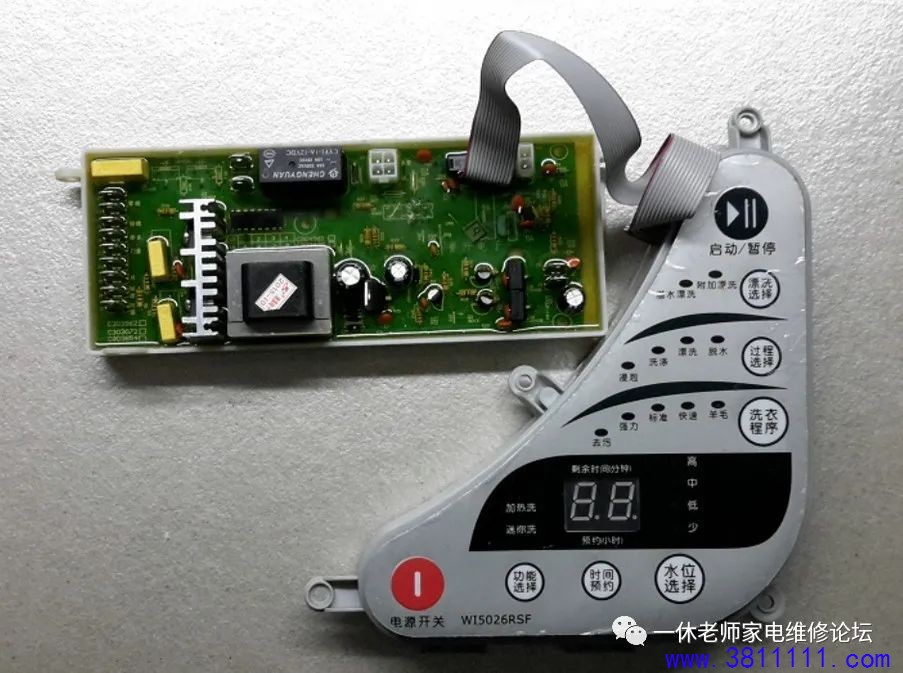

拆卸控制板:取下洗衣机两侧和后面4个螺丝,可以打开洗衣机上面塑料组件,反转过来看到控制板由白色塑料罩保护,取下4颗塑料罩固定螺丝后可以看到控制板,为了拆卸后安装,目前手机拍照功能那么好,用手机先拍个照片,这点很关键,别搞得以后不知道如何接线了。拆掉控制板连接线后,取下控制板两边的两颗固定螺丝可以把控制板抽出来,发现如下图所示,发现果然有个电解电容外壳鼓起来了,知道判断正确。

维修控制板:由于控制板全部用胶密封固定在一个塑料壳中,需要拆卸非常困难,更换一个电容不需要拆开,只需要把电容晃动几次就可以把故障电容抽出来,留下电容引脚,抽出来后发现此控制板是双面板,有过孔的,可在PCB正面补焊元件。用尖嘴电烙铁对电容引脚加焊锡等电容引脚松动后用镊子拔出,然后用同容量电解电容留长点引脚同极性焊好(不要把极性焊反了,电解电容会爆炸的),装回洗衣机,试机一切正常。

维修心得:其实控制板一般坏主要是电源部分,对于此类洗衣机,可能控制板损坏后很贵或很难买到的,完全可以维修后恢复功能。一般先检查电源是否正常,电源损坏的完全可以用一个12V/2A的电源适配器代替原有电源改装使用。
