联想G470笔记本电脑（板号:LA-6751P），上电后不显示故障检修

一台联想G470笔记本电脑（板号:LA-6751P），上电后不显示。

分析检修:外接可调电源，开机后电流升到1.3A时又迅速将为0A，主板又重新启动。

本着先易后难的原则，重新刷写主板上BIOS（U33MX25L2005）数据，但故障依旧。将示波器设成单次触发方式，测量内存槽SMBUS（插槽200、202脚SMB_DATAS3/SMB_CLK_S3）总线波形，已有连续三次以上变化，说明主板已自检过内存条。接下来测量集成显示卡（下称“集显"）供电+VGFX_CORE，发现开机后迅速降为0V。PU901

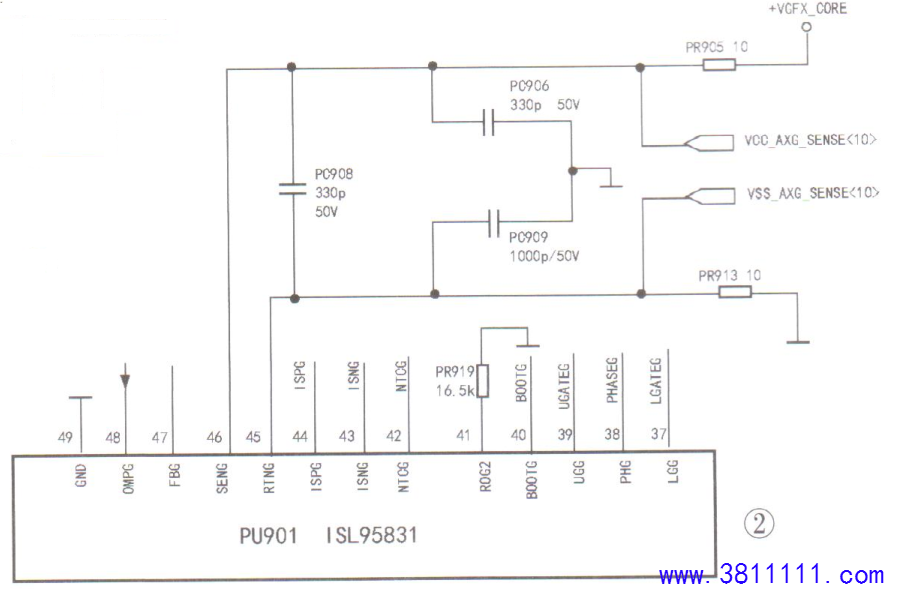

（ISL95831）、PQ901~PQ903、PL902等元件组成PWM电路，产生+VGFX__CORE电压，如图2所示。

PU901的45脚（RTNG）为集显频率设定脚，40脚（BOOTG）为自举升压端，39脚（UGG）为集显上管驱动端，37脚（LGG）为集显下管驱动端，38脚（PHG）为相位信号检测端，46脚（SENG）为电压检测输入端。

经查，电阻PR905由10Ω增大到了200多欧，更换PR905后试机，故障排除。
