联想G400笔记本电脑(板号:LA-9631P)开机后不显示的维修

一台联想G400笔记本电脑（板号:LA-9631P）开机后不显示。

分析检修:外接可调电源待机电流正常，开机后电流约为0.95A。取出主板，目检无异常。

检修内存槽.上的工作条件，先用示波器测量内存总线SMB_DATA_S3/SMB_CLK_S3波形（测试点是内存槽的202、200脚），正常;接下来测量内存复位信号DDR3_DRAMRST#（测试点为内存槽30脚），没有脉冲波形，明显异常。在该机中，DDR3_DRAMRST#信号来源于CPU脚（SM_DRAMRST#）输出的H_DRAMRST#信号，而CPU要输出信号的前提是收到SM_DRAMPWROK信号（内存供电好信号，在CPU外部更名为PM_，DRAM_PWRGD_R）。

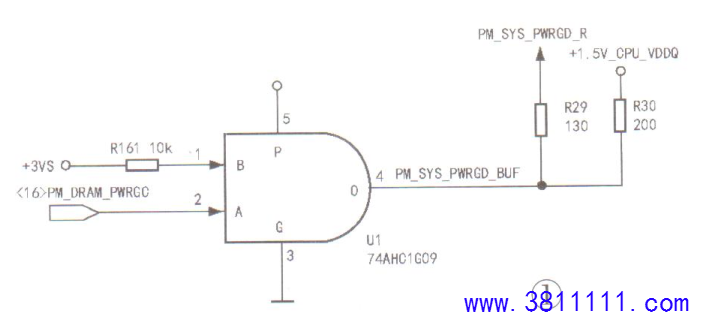

PM_DRAM_PWRGD_R信号来自与门U1（74AHC1G09）④脚（PM_SYS_PWRGD_BUF），如图1所示。只有当U1①、②脚同时输入高电平（3.3V），并且⑤脚供电正常时，④脚在上拉电阻R30的作用下，才会产生电压为1.5V的PM_SYS_PWRGD__BUF信号。测量U1①、②脚电压均为3.3V，但④脚电压仅为0.6V，明显异常。测得1.5V_CPU_VDDQ供电为1.5V，R30也正常，判断U1有问题，换新后故障排除。
