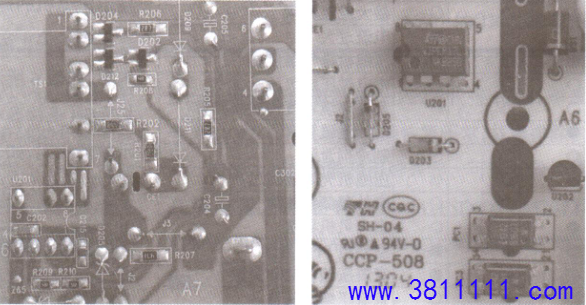

TCL王牌L39E5090J-3D型液晶电视三无故障检修 一台TCLL39E5090J-3D型液晶电视，上电后指示灯不亮，不开机。. 拆开机壳，检测电源板（板号:40-E371C6-PWG1XG）上保险丝F1（3.15A/250V）正常，主滤波电容CE2、CE3（均为47μF/450V）引脚充放电也正常。上电测量，CE2、CE3两端电压为300V，但开关电源次级无3.3V电压输出。断电检测，发现贴片电阻R201（2.7Ω）和R202（2.7Ω）表面烧焦（见图1），稳压二极管D203（PH.C18）和D205（PH.C18）均已击穿。更换.上述损坏元件后试机，依然无3.3V电压，怀疑电源芯片U201（VIPer1.7L，见图2）损坏。更换U201后通电试机，电源指示灯亮，按下“待机”键，光栅出现，故障排除。
|
