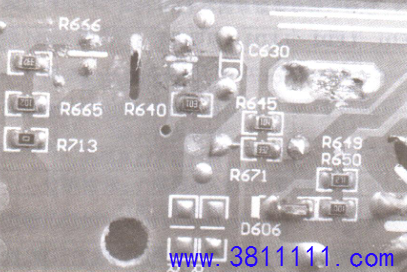

创维32L16HC型液晶彩电不开机故障检修 一台创维32L16HC型液晶电视，上电开机，红灯能转为绿灯，但不开机。 上电，测量电源板（型号：5800-PLCD32-05）输出的5V电压正常，但24V输出电压只有4V。因笔者手头有一块5800-PLCD26-01型电源板，装上试机，电视声音、图像均正常，由此判断原电源板有问题。 摘下电源板，将插座CN606中的①脚（5V）与③脚（STAND）短接，上电后测量电容C618两端电压约为380V，说明PFC电路正常;测量主电源芯片IC602（F9222）⑦脚（VCC）电压为18V，正常。根据经验，电容C672、C223易损坏，将这两只电容代换后试机，故障依旧。检查稳压电路中的光耦IC604及IC605（431），均无异常;再检查稳压电路中的贴片电阻，发现R666（332）及R671（332）开路，如图1所示。更换这两只电阻后上电试机，24V输出电压正常，故障排除。
|
