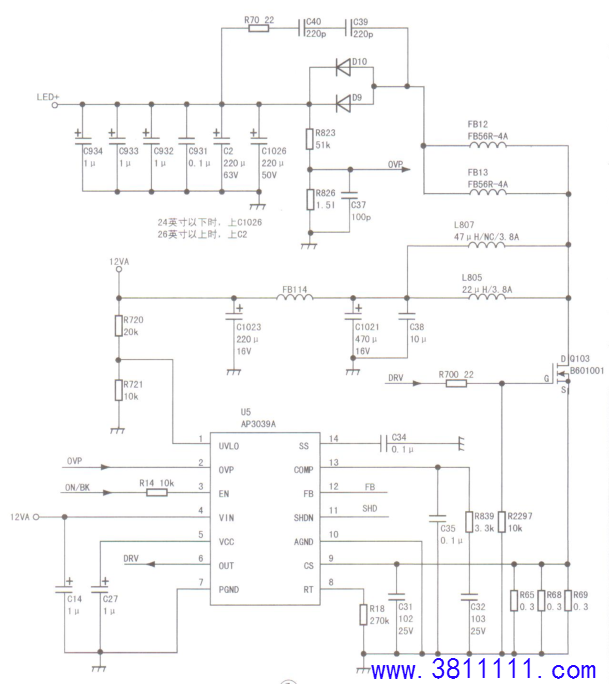

海尔LD32U3100型液晶彩电黑屏故障检修 一台海尔LD32U3100型液晶彩电二次开机后黑屏，但伴音正常。 试机，发现背光不亮，屏.上有暗波的图像。本机采用三合一主板（ 板号:NSTV2409 -ZC01-01），主芯片是MSTV59，背光恒流控制芯片采用 AP3608E，背光升压控制芯片采用AP3039A（U5），相关电路如图1所示。二次开机后，测得升压整流二极管D9、D10负极电压一直为12V，说明升压电路未工作。转向检测U5的工作条件，测得U5③脚（EN）的背光开启电压为5.2V，④脚电压为12V，⑤脚（内部输出）电压为12V，①脚（低压保护）电压为4.41V，②脚（OVP保护输入）电压为0.3V，均正常，但⑥脚（脉宽调制输出）电压为0V，说明U5没有进入工作状态。断电，在路测量D9、D10及Q103、R65、R68、R69都正常，但⑧脚（RT） 对地电阻为2.45MΩ，明显异常（⑧脚外接电阻R18的标称阻值为270kΩ）。除去R18上面的硅胶，取下检测，其阻值已增到2.4MΩ，由此确认R18（见图2）已损坏。 因笔者随身携带的元件中没有270kΩ的0402型贴片电阻，于是换上一只470kΩ的电阻试机，升压电路输出电压为43V，背光灯正常点亮，故障排除。 提示:电路板.上多用硅胶固定元件，但这种硅胶对元件引脚.有腐蚀作用，长时间后易导致元件损坏，望大家注意。   |
