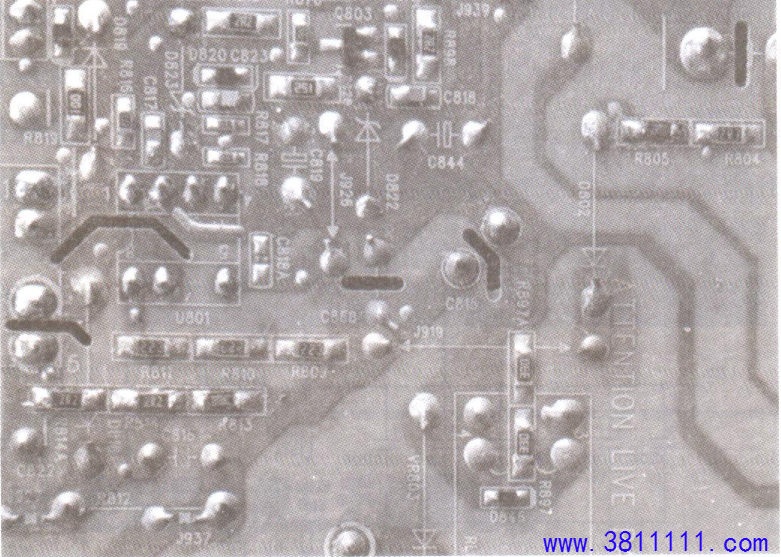

TCL王牌L46F11型液晶电视三无d背光故障检修 一台TCLL46F11型液晶电视，上电后电源指示灯不亮，不开机。 拆开机壳，检测电源二合一板（板号:40-1PL47L-PWL1XG（40-1PL46A-PW1XG）上保险丝F801（5A/250V）正常，主滤波电容C811、C812（均为82μF/450V）充放电也正常。观察电源板背面元件，发现电源芯片U801外围的贴片电阻R804（2.7Ω）、R805（2.7Ω），R813（2.2Ω）、R814（2.2Ω），R814A（2.2Ω）表面烧焦（见图1）；拆下测试，均开路损坏，怀疑电源集成块U801也已损坏。于是找到同型号的贴片电阻和电源集成块替换损坏元件，检查无误，单独给电源二合一板通电，用万用表测电源集成块⑧脚（供电端）上电压为300V（正常），测开关变压器次级整流滤波电路上3.3V待机电压输出也正常。断电，找一只1kΩ的电阻焊在3.3V和P-ON端，找一只24V直流灯泡焊在24V与GND端，再次通电，24V灯泡点亮，同时用万用表测24V电压输出正常。断电，除去1kΩ电阻和24V直流灯泡，将电源二合一板装回电视机，恢复各接插件，通电试机，光栅出现;输入视频信号，图像、伴音均正常，故障排除。  |
