海尔LS55AL88G31型液晶彩电无伴音故障通病维修 一台海尔LS55AL88G31型液晶彩电，开机后图像正常，在各种信号源状态下均无伴音。 本机主芯片是Mstar638搭载阿里云智能系统。首先怀疑软件有问题，进入菜单→系统→关于→恢复出厂，执行完毕后故障依旧，说明硬件存 在故障。

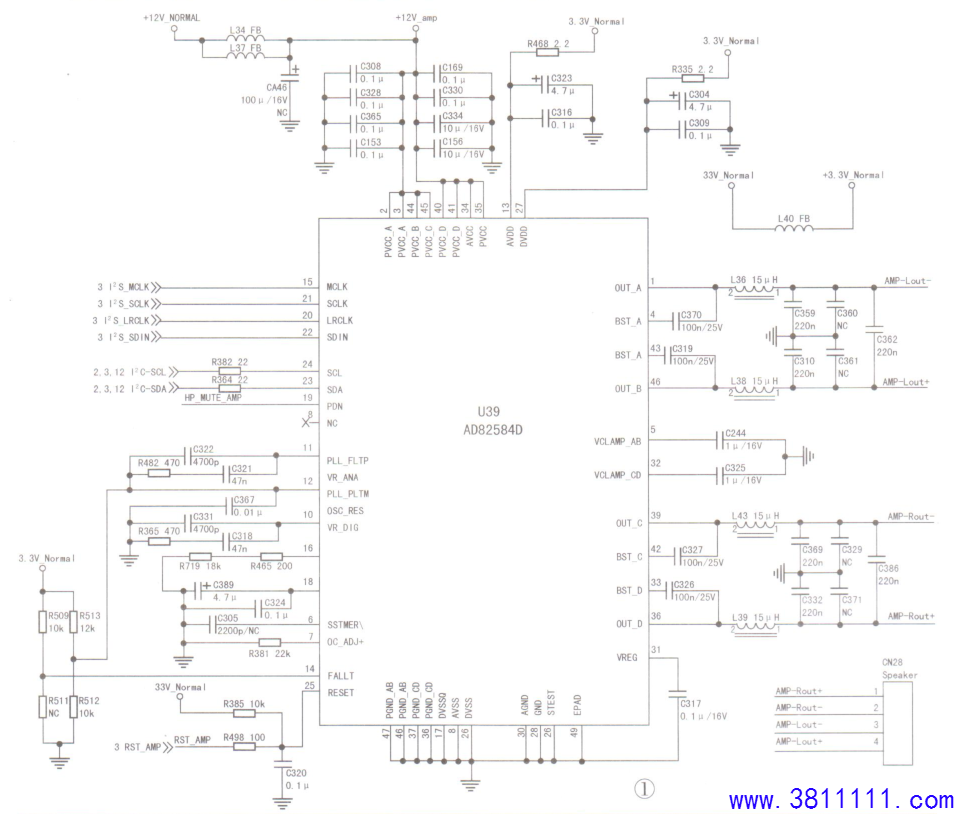

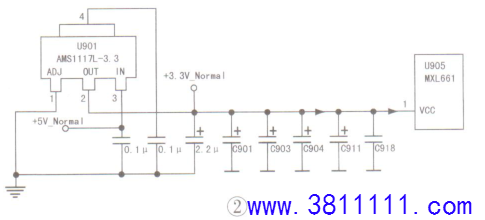

本机伴音功放芯片采用LQFP封装的AD82584D（U39），共48个引脚，如图1所示。上电，测得U39的34、35脚的12V供电正常，13脚的3.3V供电也正常。U3919脚为静音控制端，低电平时静音。上电 ，测得19脚电压为3.7V，说明伴音功放未进入静音状态。测扬声器输出插座CN28的 左、右声道输出端电压都为5.9V，正常，说明功放电路静态工作状态正常。 U39采用I'S音频输入方式，15脚为主时钟MCLK，20脚为帧时钟LRCLK，21脚为串行时钟SCLK ，22脚为串行数据SDIN。上电，测得这几个引脚电压均约为1.3V，未见明显异常。接下来测量23脚（SDA）.24脚（SCL）电压，均为0.5V，明显异常（正常电压约为3V）。 本机主芯片总线外挂元件除U39外，还有U15 （ MSH6110A），USB分配芯片U49（GL852G），高频头硅调芯片U905（ MXL66L）。 图像正常，说明CPU工作正常，则内核供电芯片U14、U15也应该没问题;插入U盘，能识别，说明U49也没问题。对于U39和U905的判断，采用断开的方法:拆下电阻R364、R382，测量主芯片的总线电压仍为0.5V，说明U905有问题。上电，测得U905①脚3.3V供电电压为0V;断电，测得该脚对地呈现短路状态。此路供电由低压差供电块U901（AMS1117L-3.3 ）提供，如图2所示。为.快速找到故障元件，在U901的3.3V输出端外接3.3V大功率电源，通电后电路C903冒烟，说明C903损坏。拆下C903后再测3.3V端对地不再短路。更换C903后，恢复总线电阻，上电试机，故障排除。 事后又多次遇到几乎相同故障的同型机，部分机的故障原因是U905损坏，还有几台的故障原因是33VTU供电滤波电容短路。这些故障均导致PC总线负载异常，从而出现无声故障。
|
