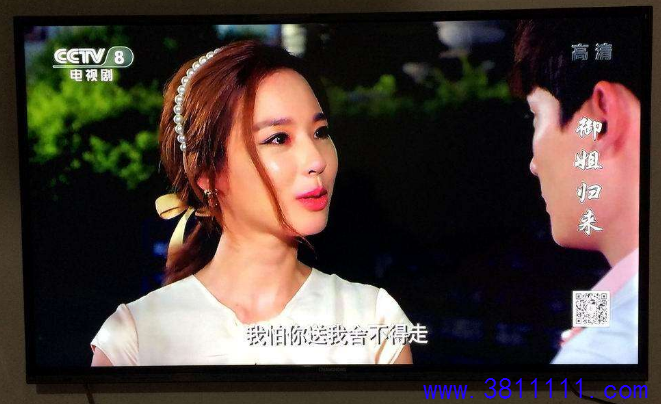

一台长虹UD49C6000I液晶电视机，更换主板后“无线设置”一项呈灰色不可选，导致无法使用无线网络，遥控对码正常。 分析检修：检查内置WIFI模块与主板连接线，无异常；代换WIFI模块，故障依旧，怀疑新换上的主板有故障。顺着线路查找，发现WIFI模块信号进入主板上的UU9（USX2064）。UU9是一块USB HUB芯片，用于USB端口扩展，测量其供电为0v，断电后测供电端对地不短路。向前端查找，发现供电电感FB308掉落，将其焊接好后试机，故障排除。 维修提示:本机遥控器对码正常，说明主芯片相关的USB接口电路正常，为什么不识别WIFI呢?该机所用主芯片MSD6A818 共有3个USB2.0 接口和一个USB3.0接口，其中，主芯片的USB3.0接口直接与USB3.0端口相连，第一组USB2.0接口与2.4GHz接收装置连接，第二组USB2.0接口未使用，第三组USB2.0接口连接UU9进行USB.0口扩展。UU9共扩展出4个USB口，扩展出的第1个连接WIFI组件，第2.3个扩展口分别连接到了整机USB1.USB2口，扩展口4未用。由于2.4GHz组件直接连接主芯片，而WIFI模块需经UU9分配，故出现遥控能对码正常但不识别WIFI的故障。
|
