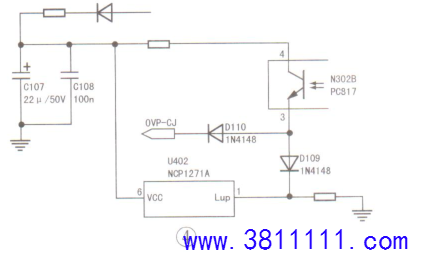

一台长虹UD55C6080ID液晶电视机接通电源三无故障维修 分析检修:上电，测得电源板（型号:HSL60D一12M7110-1）输出电压均为0V， 电源芯片U402(NCP1271A)供电端⑥脚电压在7V左右变化;断开R110测得由D101、Q101、Q102组成的电路输出电压为35V，说明此部分电路基 本正常;将R110恢复，取下U402，测其供电脚电压只有2V。断开光耦N302的③、④脚后，U402⑥脚电压能慢慢升到27V。检查N302，发现③、④脚的正反向阻值均为300Ω，明显异常，将其换新后试机，故障排除。相关电路如图4所示。
|
