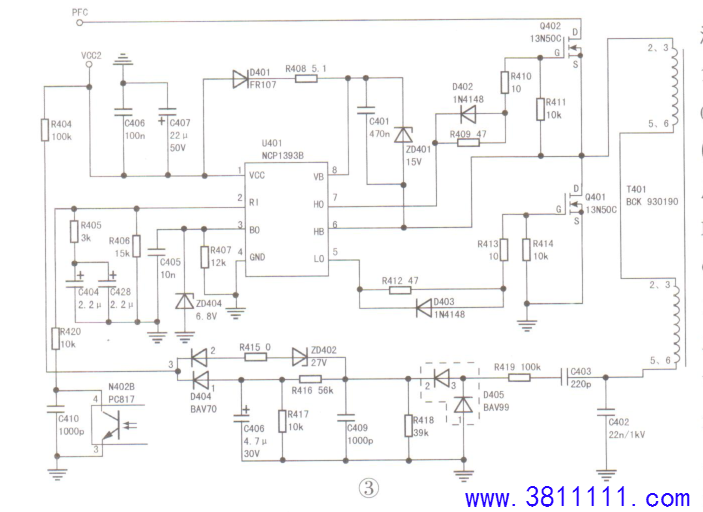

一台长虹UD58C3000ID液晶电视机三无。 分析检修:通电，测试电源板(型号:HS250S-4MF01)输出的+5VSB电压正常，24V电压只有4V，PS-ON端电压为4.7V，说明主板已发出了开机信号，故障系电源板异常所致。 单独检修电源板，测得PFC电压为正常值395V，判断故障在24V电压形成或反馈电路中，如图3所示。测得U401(NCP1393B)①脚11V供电正常，⑤脚电压为5V，⑦脚电压为10V，说明U401工作基本是正常。检查U401外围电路，没有发现异常。触摸Q401.Q402表面，温度明显偏高，不正常。检测Q401.Q402均正常，先后代换Q401、Q402、C413.C414及开关变压器后，Q401、Q402温度还是偏高，怀疑谐振电容C402(22nF/1kV)异常，将其代换后试机，有正常的24V、5V电压输出，故障排除。 提示:经试验，C402的容量不能过大，也不能过小。若过大，则会造成PFC电压偏低故障。
|
