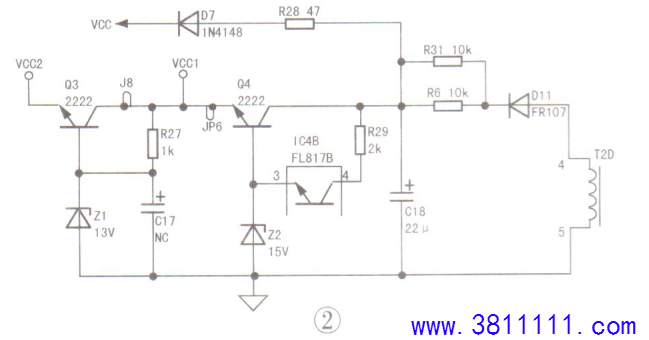

一台长虹UD49C6000ID液晶电视机三无，含指示灯不亮的维修。 分析检修:开盖上电，测量主板上的12V供电为0V。断开主板与电源板的连线后，上电，电源板（型 号：JCL60D-12M7-110)输出电压仍为0V。断电，测量电源板及主板上的12V供电端对地电阻，未短路。目测发现电源板上的电阻RS28已烧煳，测其阻值已为∞。通电，测量RS28靠近整流二极管DS6一侧，电压为12.3V，正常。继续检查，未发现明显损坏元件，更换RS28(10Ω/2W)后试机，指示灯亮；二次开机，RS28冒烟吗，立即断电。 该机电源由待机电源(输出+12.3V)、PFC、主电源(输出+12.3V、+24Va/1A、+48V)组成，待机电源输出的+12.3V电压经D13(1N5819)与主电源输出的+12..3V电压并联，供给主板。当以IC2(L6599)、T1等元件组成的主电源不起振时，主电源无输出，主板二次开机后的工作电流就完全由待机电源经RS28供给，电流较大时会烧毁RS28。断开D13，人为给PS-ON.BL-ON、PWM端加上高电平，，主电源仍无输出，由此判断主电源异常。检查主电源芯片的VCC供电电路，如图2所示，发现稳压二极管Z1(13V)损坏，将其换新后故障排除。  |
